二阶有源高通滤波器的一些应用问题。

最新推荐文章于 2025-04-13 17:23:27 发布
原创 最新推荐文章于 2025-04-13 17:23:27 发布
· 5k 阅读 · 16 ·
版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#实际问题

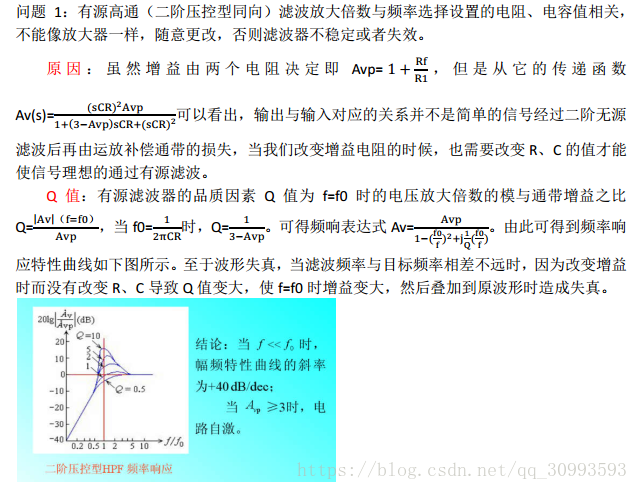

问题及原因是自己写的，可能会有错误，欢迎提出来。因为公式复制就乱了，所以截图了。

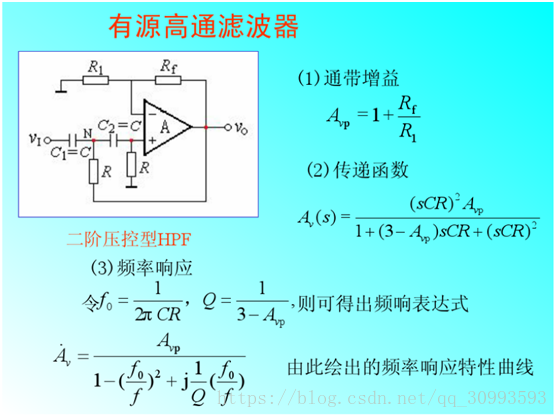

原理PPT:https://wenku.baidu.com/view/887a3272fc4ffe473368ab7a.html?sxts=1522144789635
