AutoSar之实时环境RTE

最新推荐文章于 2025-05-21 11:15:13 发布
最新推荐文章于 2025-05-21 11:15:13 发布
阅读量6.3k 收藏 87
点赞数 17
CC 4.0 BY-SA版权
分类专栏： AutoSar 文章标签： 汽车 汽车电子控制 AUTOSAR
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_30795221/article/details/97618901

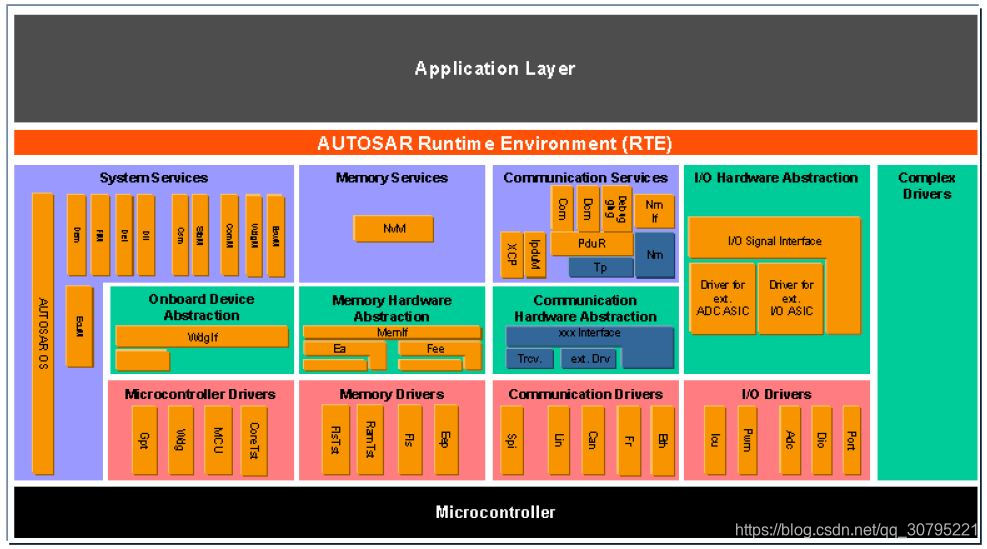

​RTE(Run-Time Environment)是AUTOSAR体系结构的核心。RTE在AUTOSAR软件架构中介于应用层和基础软件层之间，是AUTOSAR虚拟功能总线(VFB)接口的实现，从而为应用软件（Application Software）组件之间的通信提供基础设施服务，并促进对包括OS在内的基础软件(Basic Software)组件的访问。
在这里插入图片描述
应用软件组件包含的系统软件是与CPU和位置相关的。这就意味着，受系统设计人员施加的约束，应用程序软件组件可以在系统配置期间映射到任何可用的ECU。RTE负责确保组件能够通信，并且无论在哪里映射组件，系统都能按预期继续工作。RTE包含系统基础设施的可变元素，这些可变元素来自于组件到ECU的不同映射以及标准化的RTE服务。每个ECU生成和配置RTE，来确保RTE是ECU的最佳选择。

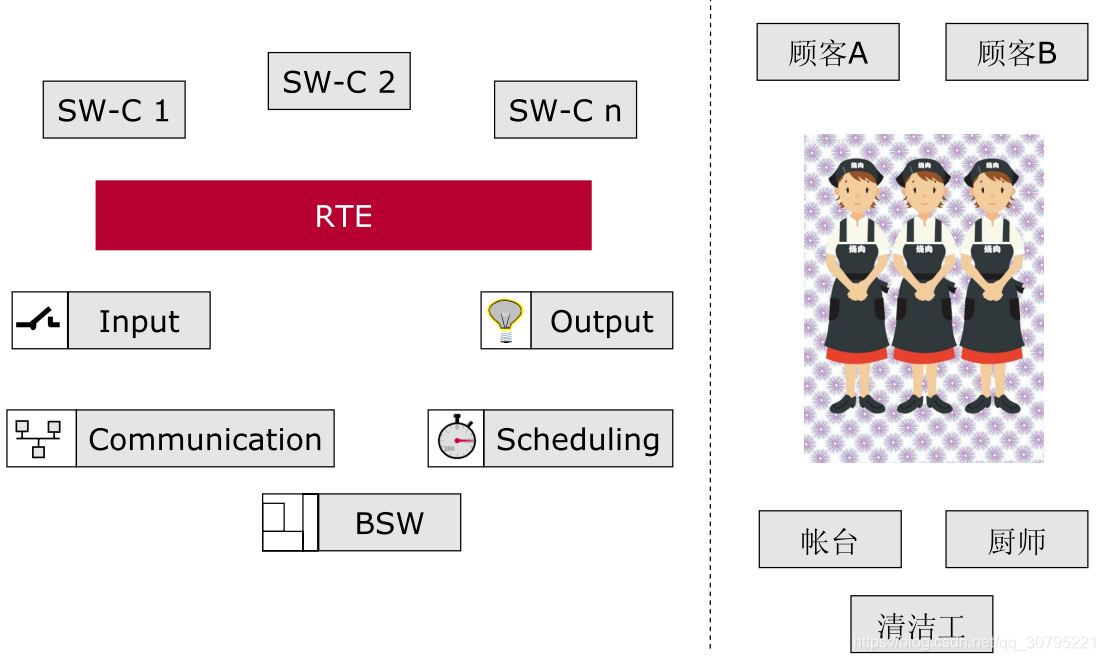

上面说了这么多，具象地描述下这个过程。如下图，可以将RTE理解成AUTOSAR架构中的服务员角色。它是来沟通、交互不同SW-C之间，以及SW-C与BSW之间信息的传递者。
在这里插入图片描述
在这里插入图片描述
需要解释个名词：Runnables。它是可运行实体(Runnable entities)的缩写，SWC的一部分，可以包含实际实现的函数，具体逻辑算法或者可执行操作内容，由RTE周期性或事件触发调用。概括地看RTE包含以下内容：
‰ RTE需要配置(e.g. 把runnables对应到OS的tasks中去)
‰ 通过RTE的事件触发runnables的运行
‰ 生成调用runn
