该博客介绍了如何在Windows 10环境下，使用Visual Studio 2015编译依赖于NX12 DLL的C++程序。两种解决方案包括将EXE复制到NX安装目录或通过批处理文件设置环境变量。注意，VS项目属性设置的环境变量无法正确调用NXAPI。示例代码展示了如何加载NX零件并进行基本操作。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

环境：Win10, x64, VS2015,NX12

记录日期：2020/10/15

注意事项：

生成的exe 文件运行时依赖于NXBIN下的dll文件，无法直接运行，一种解决办法是

将exe 拷贝到 C:\Program Files\Siemens\NX 12.0\NXBIN下运行
设置环境变量： Set PATH=%PATH%;C:\Program Files\Siemens\NX 12.0\NXBIN;

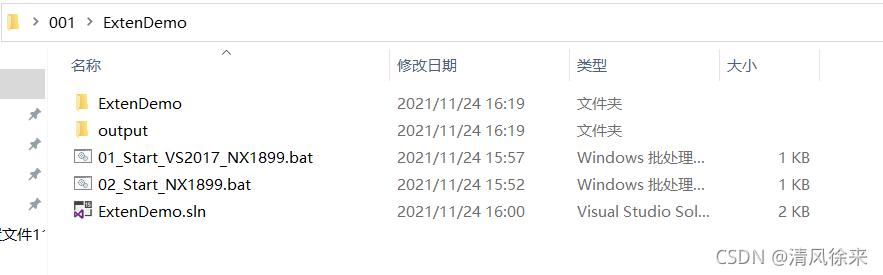

另外一种方法就是通过bat设置环境变量（推荐），如下图所示：

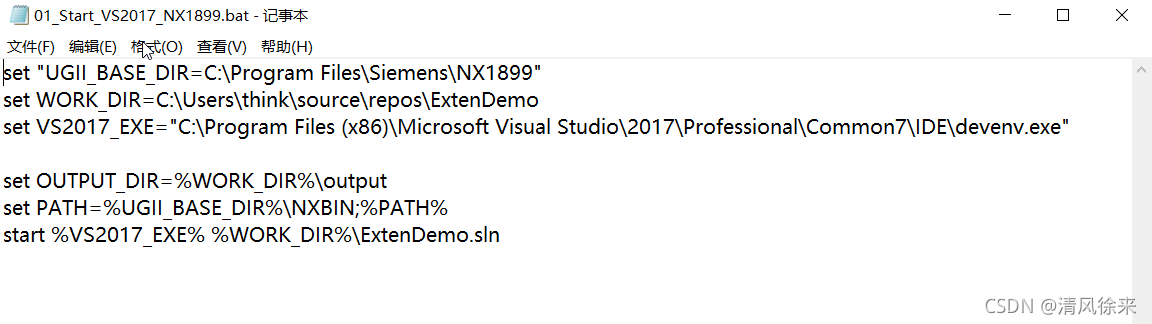

01_Start_VS2017_NX1899.bat 启动编译环境，编译调试运行

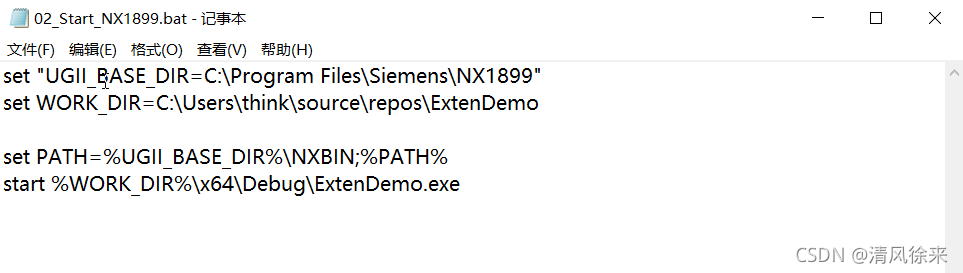

02_Start_NX1899.bat 直接运行exe 程序

通过环境变量的好处就是不需要把exe拷贝到NX路径下，简单方便。

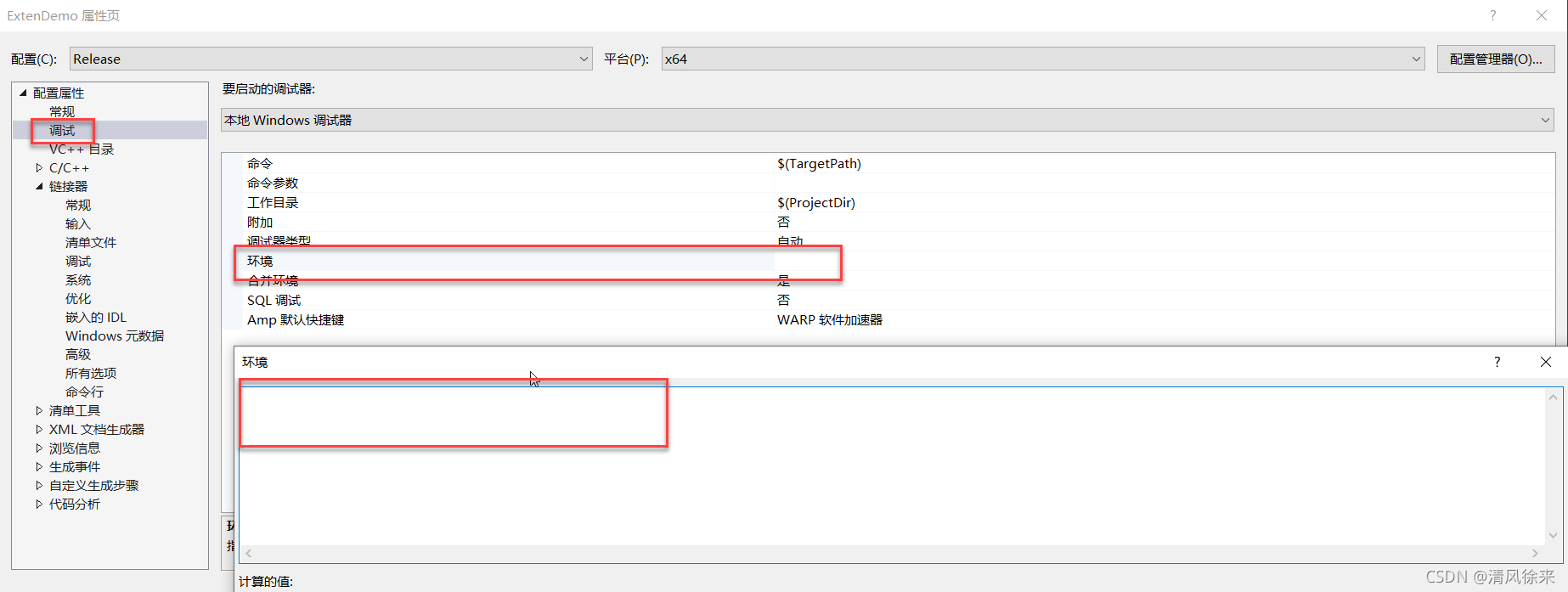

需要注意的是：bat文件设置环境变量和 VS项目属性设置环境变量是不等价的，

VS项目属性设置环境变量无法正常调用NX API !!!!!!

代码：

//ExtenDemo

// Mandatory UF Includes
#include <uf.h>
#include <uf_object_types.h>
#include <uf_part.h>
#include <uf_cfi.h>

// Internal+External Includes
#include <NXOpen/Annotations.hxx>
#include <NXOpen/Assemblies_Component.hxx>
#include <NXOpen/Assemblies_ComponentAssembly.hxx>
#include <NXOpen/Body.hxx>
#include <NXOpen/BodyCollection.hxx>
#include <NXOpen/Face.hxx>
#include <NXOpen/Line.hxx>
#include <NXOpen/NXException.hxx>
#include <NXOpen/NXObject.hxx>
#include <NXOpen/Part.hxx>
#include <NXOpen/PartCollection.hxx>
#include <NXOpen/Session.hxx>

// Std C++ Includes
#include <iostream>
#include <sstream>
#include <time.h>
#include <fstream>
#include <strstream>
#include <iostream>

using std::string;
using std::exception;
using std::stringstream;
using std::endl;
using std::cout;
using std::cerr;
using namespace std;
using namespace NXOpen;

//------------------------------------------------------------------------------
// Entry point for unmanaged external NXOpen C/C++ programs
//------------------------------------------------------------------------------
int main(int argc, char* argv[])
{
   UF_initialize();

   std::cout << "Input Param List：" << std::endl;
   for (int i = 0; i < argc; ++i)
   {
       std::cout << argv[i] << std::endl;
   }

   //Test UF
   UF_PART_load_status_t errorStatus;
   tag_t part = NULL_TAG;
   std::string partFilePath = "D:\\002.prt";
   UF_PART_open(partFilePath.c_str(), &part, &errorStatus);
   UF_PART_free_load_status(&errorStatus);

   //Test NXOpen
   tag_t workPart = Session::GetSession()->Parts()->Work()->Tag();
   UF_PART_close_all();

   UF_terminate();

   std::cout << "Program End !" << std::endl;
   system("PAUSE");
}

Demo项目链接:ExtenDemo.zip-C++文档类资源-优快云下载
