NX二次开发 查找错误_dll执行函数时捕获到异常

环境:Win7 x64,NX12

内容:NX二次开发的dll, 用户电脑上不能使用

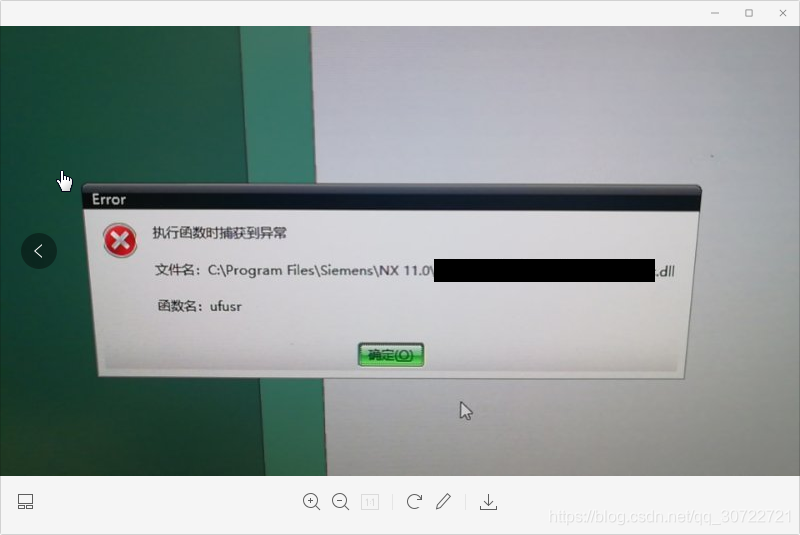

原因:这里大致总结一下图片问题的可能原因:

1.检查客户电脑环境变量,NX版本,release,是否签名,权限问题
2.功能中用到产生的临时文件路径是否合理,是否被杀毒软件过滤
3.检查报错功能调用了那些库,与正确的功能找不同
4.使用depends 工具查看报错dll依赖了那些dll
5.报错dll的名字是否重复,如果客户先用了其他外挂,那恰好有两个文件同名,后者会报错
6.项目放置位置包含中文路径,导致Dll查找不到

附加:

1.匿名命名空间内有类似 string path = getUGenv() 这样的函数也有可能报错,这个问题之前遇到过在自己的电脑正常,在客户电脑上就不行,原因是电脑环境变量NX安装路径不同。

2. 编写了一个测试项目,里面包含各种代码文件,包括自己添加的公共库文件,卸载方式是立即卸载,但采用附加到进程中的方式调试,重新编译失败,提示DLL一直被占用,原因是公共库源码文件新增的几个函数无法识别:error lnk2019: 无法解析的外部符号,最后也没找到办法,只好将公共库文件单独摘成一个项目,然后单独调用就可以了。

<think>好的,用户之前询问了如何用Windows钩子API捕获鼠标移动事件,现在他问的是在捕获到坐标后如何将坐标点映射到UG(应该是Unigraphics,现在叫Siemens NX)的建模界面中。我需要先理解他的需求。 用户可能是在开发一个与Siemens NX集成的插件或外部工具,希望通过捕获全局鼠标坐标来控制或交互于NX的建模界面。首先,我需要确定如何将屏幕坐标转换为NX窗口内的坐标,然后可能涉及如何将坐标发送到NX应用程序中,或者进行自动化操作。 首先,需要明确的是,NX作为一款CAD软件,其建模界面可能有自己的坐标系系统,通常是基于三维工作坐标系或视图坐标系。但用户提到的是捕获鼠标坐标,所以可能是指二维视图窗口中的坐标映射。 接下来要考虑的是,如何将屏幕坐标转换为NX窗口客户区的坐标。这涉及到获取NX窗口的句柄,然后进行坐标转换。Windows API中的ScreenToClient函数可以用于将屏幕坐标转换为窗口客户区坐标。但需要注意,如果窗口被最小化或遮挡,可能会影响转换结果。 然后,用户可能需要将这些坐标传递给NX,以执行某些操作,比如创建点、绘制线条等。这可能需要使用NX的API,即Open API(也称为NX Open),这是Siemens NX提供的二次开发接口,支持多种语言如C++、VB.NET、C#等。 所以步骤大致分为:捕获全局鼠标坐标→转换为NX窗口客户区坐标→使用NX Open API在建模界面中创建相应元素或执行操作。 但用户可能没有考虑到权限问题,比如NX是否允许外部程序通过API进行操作,以及如何确保坐标转换的准确性,尤其是在多显示器或不同DPI设置的情况下。此外,NX的视图可能包含缩放和平移,因此屏幕坐标到模型坐标的转换可能需要考虑视图变换矩阵。 还可能存在的问题是,如何实将鼠标坐标映射到NX中,是否需要事件监听或持续轮询。另外,用户可能希望点击鼠标NX中创建点,或者实显示鼠标位置,这需要不同的处理方法。 需要提醒用户关于NX Open API的使用,可能需要安装相应的开发工具包,并引用相关的库文件。同,代码示例可能需要使用C#或VB.NET,因为NX Open在这些语言中更为常见,但用户之前的代码是C++,可能需要跨语言调用或COM组件的使用。 此外,权限问题也很重要,以管理员权限运行程序可能必要,尤其是当需要与其他应用程序交互。最后,测试环节需要确保坐标转换的准确性,可能需要在NX中创建参考点来验证坐标是否正确映射。</think>要将捕获的鼠标坐标映射到 **Siemens NX(UG)建模界面**中,需要结合 **Windows坐标转换**和 **NX Open API**(NX二次开发接口)实现。以下是详细步骤: --- ### **1. 核心思路** 1. **捕获全局鼠标坐标**:通过Windows API获取屏幕坐标。 2. **转换为NX窗口坐标**:将屏幕坐标转换为NX建模窗口的客户区坐标。 3. **映射到NX模型坐标系**:通过NX Open API将窗口坐标转换为NX的三维模型坐标。 --- ### **2. 关键步骤** #### **(1) 捕获鼠标屏幕坐标** 使用Windows钩子(如`WH_MOUSE_LL`)捕获鼠标的屏幕坐标(`pMouseStruct->pt`),方法与之前相同。 #### **(2) 获取NX窗口句柄** 通过Windows API找到NX建模窗口的句柄: ```cpp #include <Windows.h> // 通过窗口标题查找NX窗口句柄 HWND hNXWindow = FindWindow(nullptr, L"Siemens NX - [当前文件名]"); if (hNXWindow == nullptr) { std::cerr << "未找到NX窗口!" << std::endl; return; } ``` #### **(3) 屏幕坐标 → NX窗口客户区坐标** 使用`ScreenToClient`将屏幕坐标转换为NX窗口内的相对坐标: ```cpp POINT screenPoint = pMouseStruct->pt; // 全局屏幕坐标 POINT clientPoint = screenPoint; ScreenToClient(hNXWindow, &clientPoint); // 转换为窗口客户区坐标 ``` #### **(4) 窗口坐标 → NX模型坐标系** 通过NX Open API将窗口坐标转换为NX的三维模型坐标。 需结合 **NX Open** 的视图投影矩阵(需要二次开发知识): ```csharp // C#示例(需引用NXOpen.dll) using NXOpen; // 获取NX当前视图 Session theSession = Session.GetSession(); Part workPart = theSession.Parts.Work; View view = workPart.Views.WorkView; // 将窗口坐标转换为模型坐标 Point3d modelPoint; view.ProjectToModel( clientPoint.x, // 窗口X坐标 clientPoint.y, // 窗口Y坐标 out modelPoint.X, // 输出模型X坐标 out modelPoint.Y, // 输出模型Y坐标 out modelPoint.Z // 输出模型Z坐标(基于当前视图深度) ); ``` --- ### **3. 完整流程示例(C++钩子 + C# NX Open)** #### **步骤1:捕获坐标(C++)** ```cpp // 钩子回调函数捕获坐标并发送到NX case WM_MOUSEMOVE: POINT screenPoint = pMouseStruct->pt; // 将坐标写入共享内存或通过IPC发送给NX插件 WriteToSharedMemory(screenPoint.x, screenPoint.y); break; ``` #### **步骤2:NX插件接收坐标(C#)** ```csharp // NX Open插件代码 public class MouseMapper : NXOpen.UF.UFUi.SelectionListener { public void MapCoordinates(int screenX, int screenY) { // 获取NX窗口句柄 IntPtr nxWindow = FindWindow(null, "Siemens NX"); ScreenToClient(nxWindow, ref screenX, ref screenY); // 转换为模型坐标 Session theSession = Session.GetSession(); View workView = theSession.Parts.Work.Views.WorkView; Point3d modelPoint; workView.ProjectToModel(screenX, screenY, out modelPoint.X, out modelPoint.Y, out modelPoint.Z); // 在NX中创建点(示例) Point3d point = new Point3d(modelPoint.X, modelPoint.Y, modelPoint.Z); NXOpen.Features.PointFeatureBuilder pointBuilder = workPart.Features.CreatePointFeatureBuilder(null); po
