从零开始Cubemx配置STM32搭载freeRTOS以及lwip实现tcp网络通信（二）

引言

看见名字自己就笑了，标题的长度已经快赶上日本轻小说了，正好最近在追无职转生。
说回正题，上篇文章介绍了如何从零开始使用CubeMX生成一个带有freeRTOS操作系统的程序，嵌入式进阶指南以及必备知识学习路线，朋友们可以去看一下，这篇文章我将开始重头戏，如何在STM32F407上移植lwip实现TCP通信，最终实现一个httpd服务器。

自己写的另外两篇文章
从零开始Cubemx配置STM32搭载freeRTOS实现多路ADC（一）
从零开始使用CubeMX配置STM32使用lwip实现httpd服务器（三）
CubeMX配置STM32实现httpd服务器CGI功能并使用网页控制STM32单片机（四）

CubeMX配置以太网以及LWIP实现一个回环功能（裸机）

实现这个功能需要配置2部分，一部分的EHT也就是以太网的配置，另一部分是lwip协议栈的配置

ETH配置

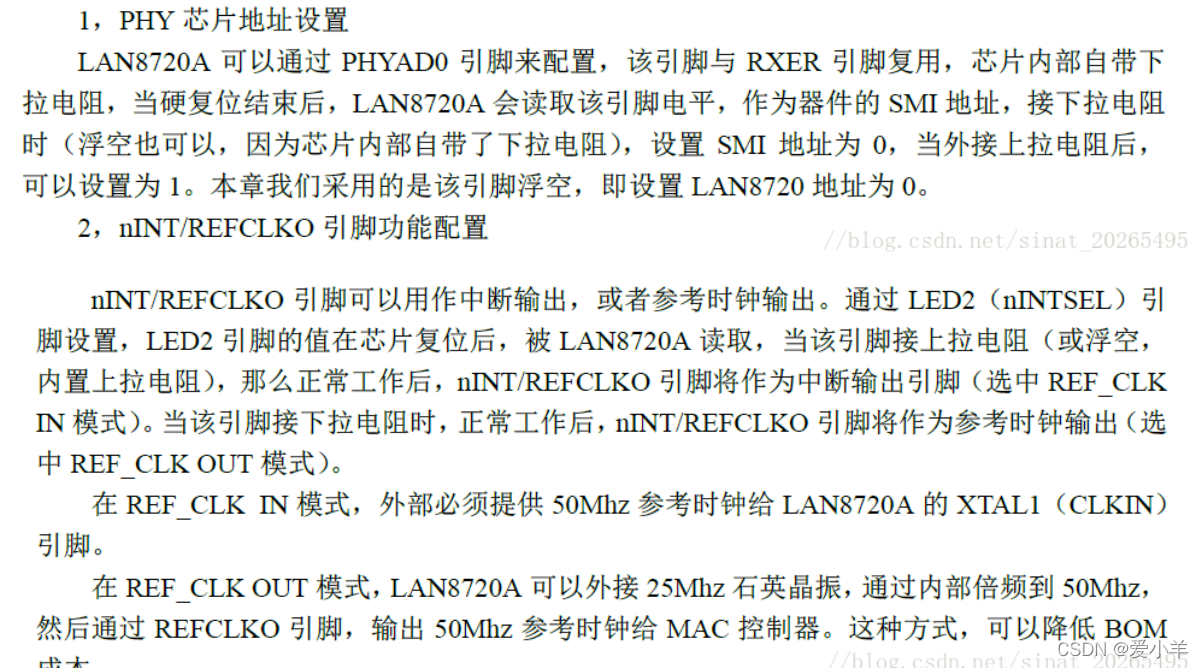

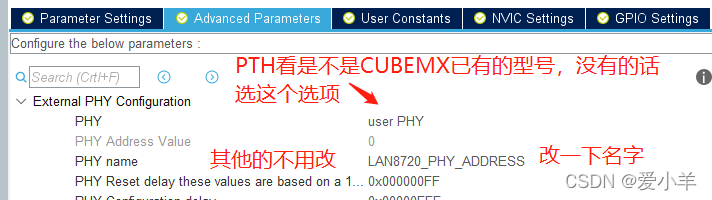

ETH的配置主要有三个器件，单片机，物理网卡（在本文中我们使用的是LAN8720A芯片）以及网口。在这里面最重要的是物理网卡，单片机ETH的配置主要以物理网卡为主，与其电路连接有关系。LAN8720A的知识主要看这一篇文章 https://blog.youkuaiyun.com/sinat_20265495/article/details/79628283?spm=1001.2014.3001.5506

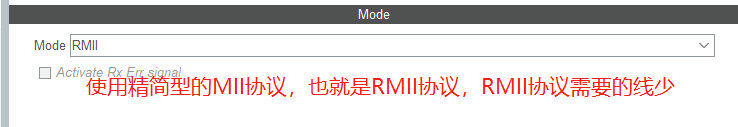

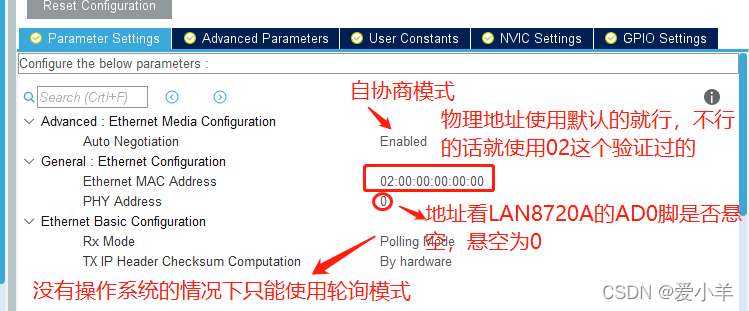

现在开始使用Cubemx配置ETH，在Connectivity选择中选择ETH

MII(Medium Independent Interface)是IEEE802．3u规定的一种介质无关接口，主要作用是连接介质访问控制层(MAC)子层与物理层(PH-Y)之间的标准以太网接口，负责MAC和PHY之间的通信。由于MII需要多达16根信号线，由此产生的I／O口需求及功耗较大，有必要对MII引脚数进行简化，因此提出了RMII(Reduced Medium Independent Interface，精简的介质无关接口)，即简化了的MII。更详细的看这篇文章 https://blog.youkuaiyun.com/fun_tion/article/details/70270632
采用MII接口，PYH的时钟频率要求25M，不需要与MAC层时钟一致。
采用RMII接口，PYH的时钟频率要求50M，需与MAC层时钟一致，通常从MAC层获取该时钟源。
现在一般都用RMII模式

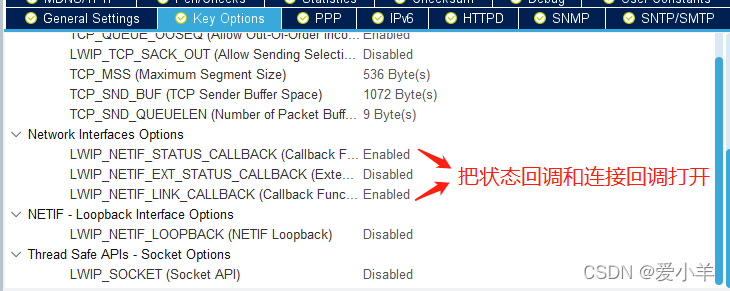

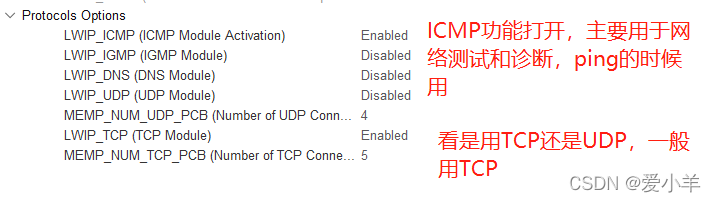

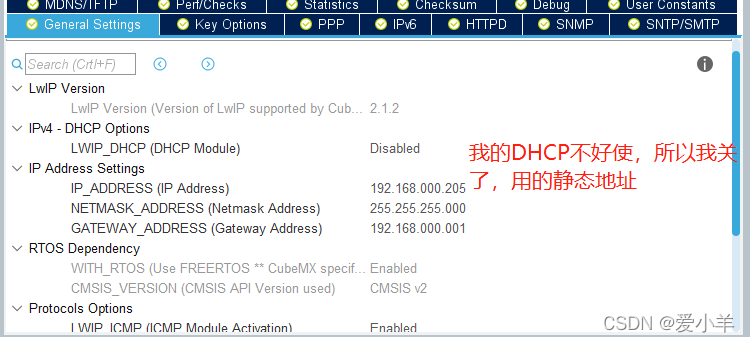

LWIP配置

接下来生成代码就可以了

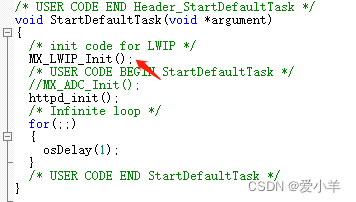

在主函数中，添加这两个函数

实现回环代码，新建一个tcpecho.c文件，代码

#include "tcpecho.h"
#include "lwip/netif.h"
#include "lwip/ip.h"
#include "lwip/tcp.h"
#include "lwip/init.h"
#include "netif/etharp.h"
#include "lwip/udp.h"
#include "lwip/pbuf.h"
#include <stdio.h>
#include <string.h>


static err_t tcpecho_recv(void *arg, struct tcp_pcb *tpcb, struct pbuf *p, err_t err)
{
  if (p != NULL)
  {
	/* 更新窗口*/
	tcp_recved(tpcb, p->tot_len);

    /* 返回接收到的数据*/
  tcp_write(tpcb, p->payload, p->tot_len, 1);

  memset(p->payload, 0 , p->tot_len);
  pbuf_free(p);

  }
  else if (err == ERR_OK)
  {
    return tcp_close(tpcb);
  }
  return ERR_OK;
}

static err_t tcpecho_accept(void *arg, struct tcp_pcb *newpcb, err_t err)
{

  tcp_recv(newpcb, tcpecho_recv);
  return ERR_OK;
}

void TCP_Echo_Init(void)
{
  struct tcp_pcb *pcb = NULL;

  /* 创建一个TCP控制块  */
  pcb = tcp_new();

  /* 绑定TCP控制块 */
  tcp_bind(pcb, IP_ADDR_ANY, TCP_ECHO_PORT);


  /* 进入监听状态 */
  pcb = tcp_listen(pcb);

  /* 处理连接 */
  tcp_accept(pcb, tcpecho_accept);
}

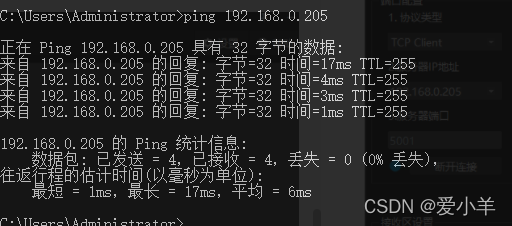

这样裸机就成功了，可以ping成功

CubeMX配置以太网以及LWIP实现一个回环功能（freeRTOS）

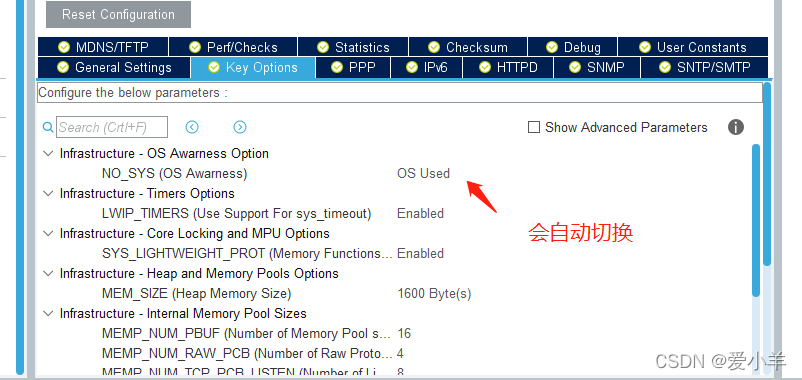

在CubeMX中打开freeRTOS后，lwip会自动切换到带有os的模式，其他的和裸机一样。不懂如何移植freeRTOS的去看我上一篇文章。

生成代码，可以看到LWIP初始化函数以及被加入默认线程中了。

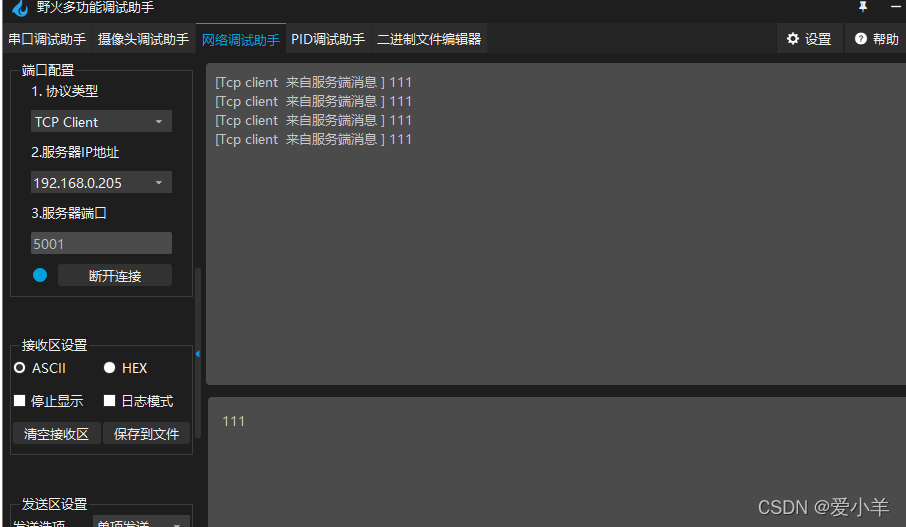

搭载freeRTOS后就可以使用我们最熟悉的socket编程了，这时tcpecho.c可以写成，这个代码，使用过socket编程的人应该就很熟悉了，实验效果和裸机一样。推荐使用带操作系统的框架进行网络编程。

#include "tcpecho.h"

#include "lwip/opt.h"

#if LWIP_SOCKET
#include <lwip/sockets.h>

#include "lwip/sys.h"
#include "lwip/api.h"
/*-----------------------------------------------------------------------------------*/

#define RECV_DATA         (1024)


static void tcpecho_thread(void *arg)
{
  int sock = -1,connected;
  char *recv_data;
  struct sockaddr_in server_addr,client_addr;
  socklen_t sin_size;
  int recv_data_len;

  printf("本地端口号是%d\n\n",LOCAL_PORT);

  recv_data = (char *)pvPortMalloc(RECV_DATA);
  if (recv_data == NULL)
  {
      printf("No memory\n");
      goto __exit;
  }

  sock = socket(AF_INET, SOCK_STREAM, 0);
  if (sock < 0)
  {
      printf("Socket error\n");
      goto __exit;
  }

  server_addr.sin_family = AF_INET;
  server_addr.sin_addr.s_addr = INADDR_ANY;
  server_addr.sin_port = htons(LOCAL_PORT);
  memset(&(server_addr.sin_zero), 0, sizeof(server_addr.sin_zero));

  if (bind(sock, (struct sockaddr *)&server_addr, sizeof(struct sockaddr)) == -1)
  {
      printf("Unable to bind\n");
      goto __exit;
  }

  if (listen(sock, 5) == -1)
  {
      printf("Listen error\n");
      goto __exit;
  }

  while(1)
  {
    sin_size = sizeof(struct sockaddr_in);

    connected = accept(sock, (struct sockaddr *)&client_addr, &sin_size);

    printf("new client connected from (%s, %d)\n",
            inet_ntoa(client_addr.sin_addr), ntohs(client_addr.sin_port));
    {
      int flag = 1;

      setsockopt(connected,
                 IPPROTO_TCP,     /* set option at TCP level */
                 TCP_NODELAY,     /* name of option */
                 (void *) &flag,  /* the cast is historical cruft */
                 sizeof(int));    /* length of option value */
    }

    while(1)
    {
      recv_data_len = recv(connected, recv_data, RECV_DATA, 0);

      if (recv_data_len <= 0)
        break;

      printf("recv %d len data\n",recv_data_len);

      write(connected,recv_data,recv_data_len);

    }
    if (connected >= 0)
      closesocket(connected);

    connected = -1;
  }
__exit:
  if (sock >= 0) closesocket(sock);
  if (recv_data) free(recv_data);
}
/*-----------------------------------------------------------------------------------*/
void tcpecho_init(void)
{
  sys_thread_new("tcpecho_thread", tcpecho_thread, NULL, 512, 4);
}

结论

还是那个观点，在进行stm32开发的时候cubemx可以省去大量的库移植的操作，可以大幅缩减开发周期，把时间更集中在任务上，在这篇文章中，本文分别在裸机以及带有freeRTOS的情况下实现了TCP连接，并简单做了回环，推荐使用操作系统进行网络开发，因为可以用socket编程，方便在Linux等系统上进行使用。
在下一篇文章中，我将实现一个httpd服务器，可以用浏览器直接访问。
