opencv之形态学操作

转载:https://www.cnblogs.com/zhp218/p/8530571.html

1. 腐蚀和膨胀

腐蚀和膨胀是最基本的形态学操作,腐蚀和膨胀都是针对白色部分(高亮部分)而言的。

膨胀就是使图像中高亮部分扩张,效果图拥有比原图更大的高亮区域;
腐蚀是原图中的高亮区域被蚕食,效果图拥有比原图更小的高亮区域。
膨胀是求局部最大值的操作,腐蚀是求局部最小值的操作。

膨胀与腐蚀能实现多种多样的功能,主要如下:

1、消除噪声
2、分割(isolate)出独立的图像元素,在图像中连接(join)相邻的元素。
3、寻找图像中的明显的极大值区域或极小值区域
4、求出图像的梯度

#include"stdafx.h"
#include<opencv2\opencv.hpp>
#include<opencv2\highgui\highgui.hpp>
#include<iostream>
#include<Windows.h>
#include<time.h>

using namespace std;
using namespace cv;

int main()
{
    Mat img = imread("1.jpg");
    namedWindow("原始图",WINDOW_NORMAL);
    imshow("原始图",img);

    // 膨胀操作

    Mat out1;
    // 获取自定义核,第一个参数表示矩形的卷积核,还可以选择圆形的和交叉型的
    Mat element1 = getStructuringElement(MORPH_RECT, Size(5,5));
    dilate(img, out1, element1);
    namedWindow("膨胀操作",WINDOW_NORMAL);
    imshow("膨胀操作",out1);

    //  腐蚀操作

    Mat out2;
    //  获取自定义核,第一个参数表示矩形的卷积核,还可以选择圆形的和交叉型的
    Mat element2 = getStructuringElement(MORPH_RECT,Size(5,5));
    erode(img,out2,element2);
    namedWindow("腐蚀操作",WINDOW_NORMAL);
    imshow("腐蚀操作",out2);

    waitKey(0);
    return 0;
}

2. 进阶操作

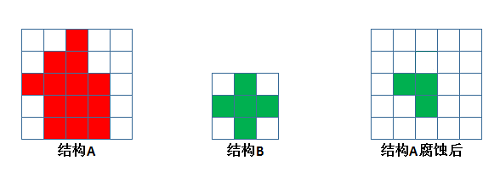

(1).腐蚀
结构A被结构B腐蚀的定义为,

 A⨀B={z|(B)z⊆A}

可以理解为,移动结构B,如果结构B与结构A的交集完全属于结构A的区域内,则保存该位置点,所有满足条件的点构成结构A被结构B腐蚀的结果。
  在这里插入图片描述

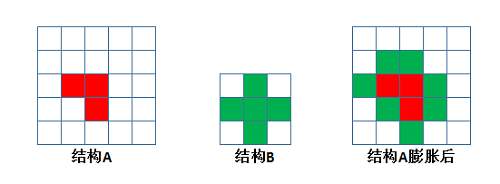

(2).膨胀
结构A被结构B膨胀的定义为,

A⨁B={z|(B^)z⋂A≠∅}

可以理解为,将结构B在结构A上进行卷积操作,如果移动结构B的过程中,与结构A存在重叠区域,则记录该位置,所有移动结构B与结构A存在交集的位置的集合为结构A在结构B作用下的膨胀结果。

图示中红色框内的区域表示结构A在结构B的作用下膨胀的结果。
在这里插入图片描述
这里有另外一个例子:
在这里插入图片描述

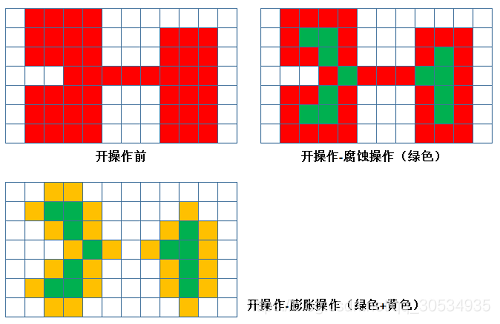

(3).开操作
先腐蚀后膨胀的操作称之为开操作。它具有消除细小物体,在纤细处分离物体和平滑较大物体边界的作用。 采用上图的结构B对原件进行开操作。
在这里插入图片描述

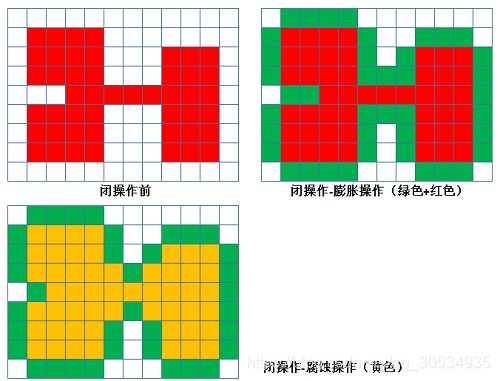

(4).闭操作
先膨胀后腐蚀的操作称之为闭操作。它具有填充物体内细小空洞,连接邻近物体和平滑边界的作用。 采用上图的结构对原件进行闭操作。
在这里插入图片描述

3. 高级操作

(1). 顶帽运算
为原图像与上文刚刚介绍的“开运算“的结果图之差,数学表达式如下:

dst = tophat(src,element) = src-open(src,element)

因为开运算带来的结果是放大了裂缝或者局部低亮度的区域,因此,从原图中减去开运算后的图,得到的效果图突出了比原图轮廓周围的区域更明亮的区域,且这一操作和选择的核的大小相关。

顶帽运算往往用来分离比邻近点亮一些的斑块。当一幅图像具有大幅的背景的时候,而微小物品比较有规律的情况下,可以使用顶帽运算进行背景提取。

(2). 黑帽运算
为”闭运算“的结果图与原图像之差。数学表达式为:

dst = blackhat(src,element) = close(src,element)-src

黑帽运算后的效果图突出了比原图轮廓周围的区域更暗的区域,且这一操作和选择的核的大小相关。

黑帽运算用来分离比邻近点暗一些的斑块。

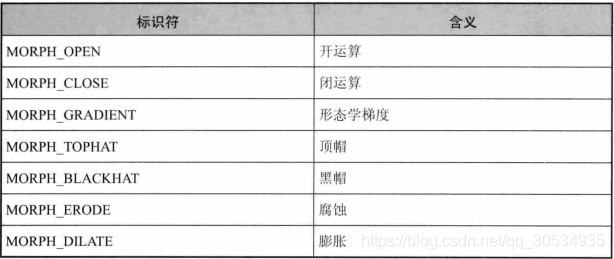

(3). 一些形态学操作的宏定义
在这里插入图片描述

#include"stdafx.h"
#include<opencv2\opencv.hpp>
#include<opencv2\highgui\highgui.hpp>
#include<iostream>
#include<Windows.h>
#include<time.h>

using namespace std;
using namespace cv;

int main()
{
    Mat img = imread("1.jpg");
    namedWindow("原始图",WINDOW_NORMAL);
    imshow("原始图",img);

    // 高级形态学操作

    Mat out;
    // 获取自定义核
    // 第一个参数表示矩形的卷积核,还可以选择圆形的和交叉型的
    Mat element = getStructuringElement(MORPH_RECT, Size(5,5));
     // 各种形态学操作都可用此函数,具体使用什么操作取决于第三个参数,这里是形态学梯度操作。
    morphologyEx(img, out, MORPH_GRADIENT, element);

    namedWindow("梯度操作",WINDOW_NORMAL);
    imshow("梯度操作",out);

    waitKey(0);
    return 0
}
