startActivity()的流程

10.1.3  startActivity()的流程（1）

程序员可以直接调用startActivity()启动指定的Activity。前面说过，尽管从用户的角度来看，启动Activity有不同的方式，但是其主体流程是完全相同的，前端各种交互方式最后都会调用到startActivity()启动。因此，首先介绍startActivity()的流程。

1．概述

调用流程可大致归结为如图10-1和图10-2所示，由于版面限制，该图被划分为两部分。

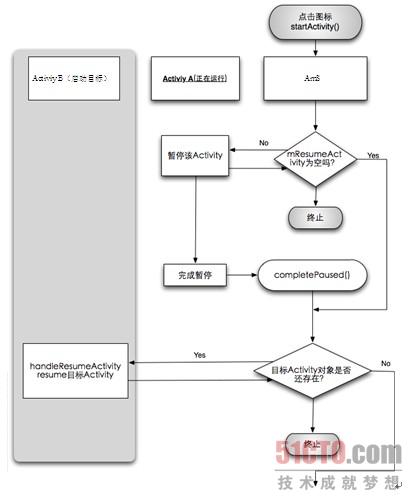

图10-1  startActivity()的内部调用流程

一般调用startActivity()方法是从用户单击桌面图标开始的，经过各种调用，最后导致调用startActivity()。本例假设当前正在运行A，而单击图标后会运行B。

AmS收到客户请求startActivity()后，会首先暂停当前的Activity，因此要判断mResumedActivity是否为空。在一般情况下，该值都不为空，如果不为空，AmS会通知A所在客户进程暂停，执行该Activty，并立即返回，返回后AmS就又"睡觉"去了。读者可能觉得奇怪，AmS"睡觉"去了，谁来启动B呢？这正是AmS的异步机制的好处，异步机制允许执行完一个命令后就去休息，而当远程执行完某个命令后再回调。这种方式广泛应用于Android的内核实际中，大家要迅速解除这种疑惑。

当A进程完成暂停后，报告AmS，这时AmS开始执行completePaused()。该方法中先要检查目标Activity是否在mHistory列表中，如果在，说明目标进程还在运行，目标Activity只是处于stop状态，还没有finish，所以通知B进程直接resume指定的Activity即可。如果不在mHistory列表中，则继续执行如图10-2所示的流程。

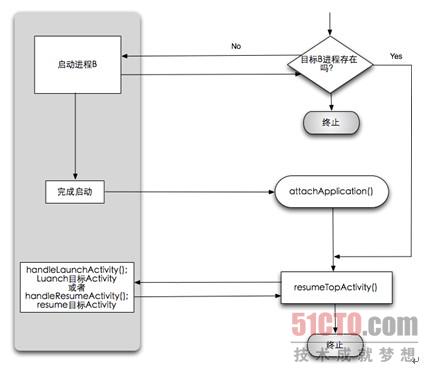

图10-2  startActivity()的内部调用流程（续）

检查目标Activity所在的进程是否存在，如果不存在则必须首先启动对应的进程。当对应的进程启动后，B进程会报告AmS自己已经启动，于是执行AmS的attachApplication()方法，该方法可理解为B进程请求AmS给自己安排（attach）一个具体要执行的Activity，此时AmS继续调用resumeTopActivity()，通知B进程执行指定的Activity。如果指定的HistoryRecord在B进程中不存在，则B调用handleLaunchActivity()创建一个该Activity实例；如果已经存在，则调用handleResumeActivity()恢复已有的Activity的运行。这个逻辑的意思就是说，在ActivityThread中可以存在同一个Activity的多个实例，对应了AmS中mHistory的多个HistoryRecord对象。在一般情况下，当调用startActivity(intent)的FLAG为NEW_TASK时，AmS会首先从mHistory中找到指定Activity所在的Task，然后启动Task中的最后面一个Activity；如果FLAG不为NEW_TASK，那么AmS会在当前Task中重新创建一个HistoryRecord，这就有可能创建同一个Activity的多个HistoryRecord对象，在ActivityThread端就可能创建同一个Activity类的多个实例。

2．单击图标的过程

关于startActivity()的细节过程如附图3所示，本图绘制时遵循以下规则：

假设class A的内部函数关系如下示意代码。



public class Persedu {
    void f1(){
        f2();
    }

    void f2(){
        f3();
    }

    void f3(){
        x1();
        x2();
        x3();
    }

    void x1(){};
    void x2(){};
    void x3(){};
}
