绘制复杂的层次的原理图

一、绘制总体的区域块模块

1、新建一个PCB项目，在new中的project选择PCB

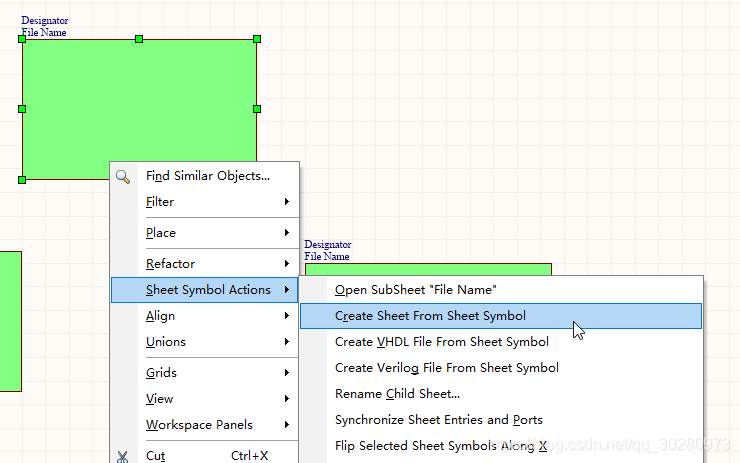

2、在项目中新建一个sheet文件（schemetic），然后找到place中的sheet Symbol Actions

3、修改每一个绿块的名称和文件名称

4、放置place，sheet entry，设置每一个模块的输出输入引脚。(菜单栏中直接有相应的工具)

更改对应的引脚名称，和IO type

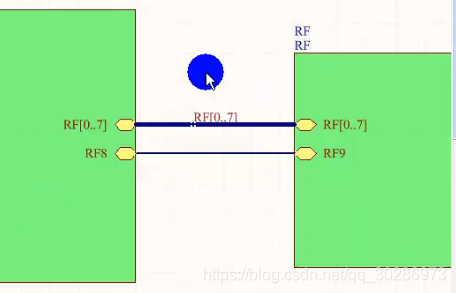

5、放置place wire 电气连线，若是总线形式，则如下图（其余是跟普通布线没有区别）注意网络标签

二、绘制每一部分的电路图

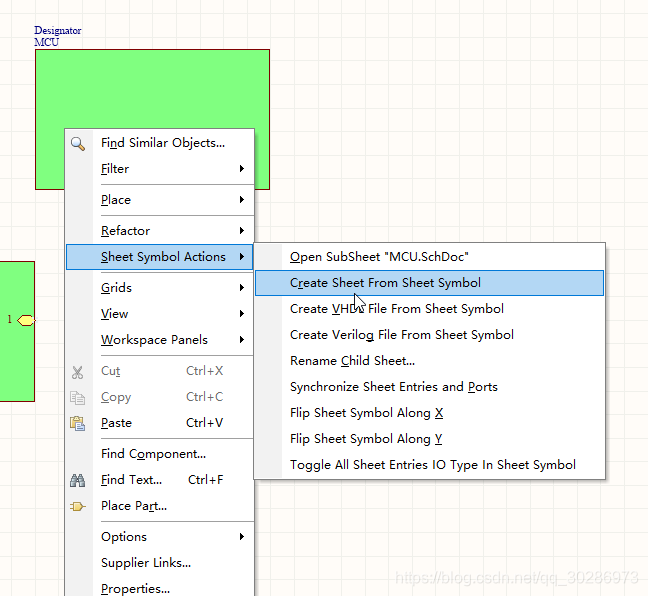

1、选择需要画的每一部分，建立其子电路图

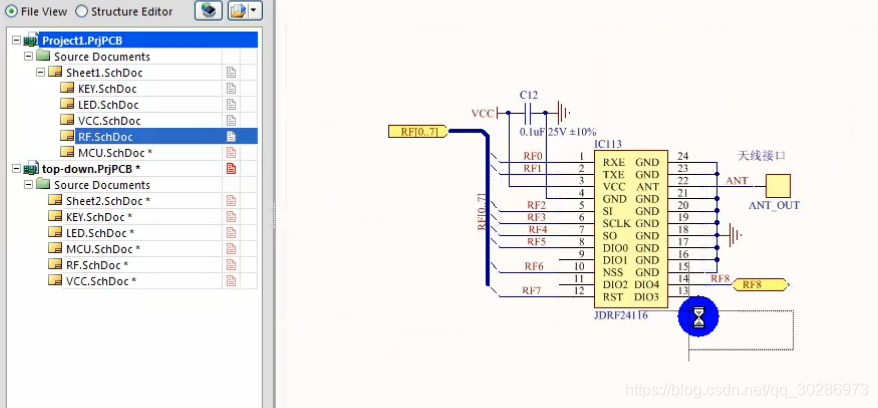

2、绘制每一部分的电路图（注意接口一定要连接）

补充一点：由于首次操作没有按照上述步骤，导致端口没有自动出现在相应的子文件中，同样可以自己新建PORT

因此一般流程是：新建sheet（1、作为全局的布局，2、设置好端口，3、新建每一个新的子文件即可）

连线的顺序都可以的

后续有问题的话，欢迎评论，我会及时更新！基本上每天都会更。
