Redis源码学习简记（五）skiplist跳跃表原理与个人理解

        跳跃表的实现异常精妙，其本质是一个有序链表。结合了概率学，利用内存换时间，使得链表查找达到了o(logn)的速度。媲美红黑树。不过使用的空间应该要多于红黑树。但是其实现比红黑树简单很多，不存在红黑树纷繁复杂的左旋，右旋的操作。今天让我们来看看跳跃表的具体实现吧。同理先撸一下其数据结构。

数据结构

/* ZSETs use a specialized version of Skiplists */
typedef struct zskiplistNode {
    sds ele; //链表存储的实体，大部分是字符串？
    double score;//用于对节点排序。以score作为排序的准则。
    struct zskiplistNode *backward;//前驱节点
    struct zskiplistLevel {   //该节点所存储的层
        struct zskiplistNode *forward; //每一层的后继节点
        unsigned int span;      //该节点走到下一个节点中间跳过的节点数
    } level[]; //level数组
} zskiplistNode;

typedef struct zskiplist {
    struct zskiplistNode *header, *tail; //链表头包含头结点和位节点
    unsigned long length;//存储链表的长度，不包含头结点
    int level;//链表中的最大的层数
} zskiplist;

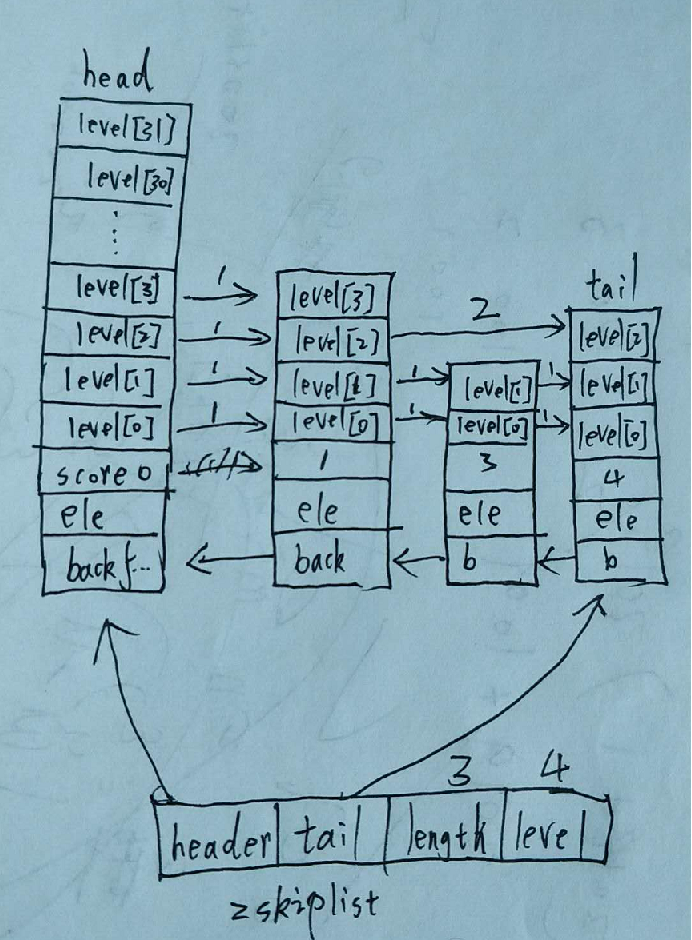

基本数据结构已经看完，渣笔迹花的一个图。

以这个图为例。length长度为3，level为4。而每一个level线上的数字就是该span。大概样子就是这个样子，下面直接撸代码，看看其原理吧。

先来看基本的创建操作。

/* Create a skiplist node with the specified number of levels.
 * The SDS string 'ele' is referenced by the node after the call. */
zskiplistNode *zslCreateNode(int level, double score, sds ele) {
    zskiplistNode *zn =zmalloc(sizeof(*zn)+level*sizeof(struct zskiplistLevel));
    //根据level创建出level个skiplistLvel 与一个zskiplistnode 用于存储backward
    zn->score = score;//初始化
    zn->ele = ele;
    return zn;
}

/* Create a new skiplist. */
zskiplist *zslCreate(void) { //创建一个空链表
    int j;
    zskiplist *zsl;

    zsl = zmalloc(sizeof(*zsl)); //初始化空间
    zsl->level = 1;//level至少为1
    zsl->length = 0;//长度为0
    zsl->header = zslCreateNode(ZSKIPLIST_MAXLEVEL,0,NULL);
    //每个跳跃表头结点是必备的，并且都是以ZSKIPLIST_MAXLEVEL来初始化，而该值默认为32。

    for (j = 0; j < ZSKIPLIST_MAXLEVEL; j++) {
        //初始化每个level。
        zsl->header->level[j].forward = NULL;
        zsl->header->level[j].span = 0;
    }
    zsl->header->backward = NULL;//前驱与尾节点初始化
    zsl->tail = NULL;
    return zsl;
}

下面观察一下删除操作 如果所有节点都是level=1（head节点除外），那么就相当于退化为简单的双向链表。

/* Free the specified skiplist node. The referenced SDS string representation
 * of the element is freed too, unless node->ele is set to NULL before calling
 * this function. */
void zslFreeNode(zskiplistNode *node) {
    sdsfree(node->ele);//删除sds的ele
    zfree(node);//删除node结点空间
}

/* Free a whole skiplist. */
void zslFree(zskiplist *zsl) {
    zskiplistNode *node = zsl->header->level[0].forward, *next;
    // 选择level[0],由于每个结点必定存在level[0] 对于level[0]来说就是简单的双向链表
    //通过对level进行遍历，就可以遍历每个链表元素
    zfree(zsl->header);
    //提前存好第一个结点的地址后，就可以释放头结点空间
    while(node) {
        //不断遍历释放
        next = node->level[0].forward;
        zslFreeNode(node);
        node = next;
    }
    //释放链表头
    zfree(zsl);
}

在看插入之前，先来看看每个节点的level是怎么来，redis使用的是随机函数。

/* Returns a random level for the new skiplist node we are going to create.
 * The return value of this function is between 1 and ZSKIPLIST_MAXLEVEL
 * (both inclusive), with a powerlaw-alike distribution where higher
 * levels are less likely to be returned. */
int zslRandomLevel(void) {
    int level = 1;
    //level至少为1
    while ((random()&0xFFFF) < (ZSKIPLIST_P * 0xFFFF))
        level += 1;
    /*
        random()&0xFFFF得到的数必定少于等于0xFFFF。
        其意义就是去0~0xFFFF之间的随机数
         而ZSKIPLIST_P默认为0.25；
         那么整个式子就是有0.25的概率进入循环
         level-----------概率
           1-------------0.75
           2-------------0.25*0.25
           3-------------0.25*0.25*0.25
           4-------------0.25*0.25*0.25*0.25
    */
     //得到的数要保证小于等于32。大于32时则为32
     //然而大于32的概率几乎是不可能的，除非数据量足够大
    return (level<ZSKIPLIST_MAXLEVEL) ? level : ZSKIPLIST_MAXLEVEL;
}

接下来就可以正式撸插入操作了。

/* Insert a new node in the skiplist. Assumes the element does not already
 * exist (up to the caller to enforce that). The skiplist takes ownership
 * of the passed SDS string 'ele'. */
zskiplistNode *zslInsert(zskiplist *zsl, double score, sds ele) {
    //score为插入的分数，根据该分数进行查找的。
    //ele则为插入的元素。

    zskiplistNode *update[ZSKIPLIST_MAXLEVEL], *x;
    /*update 存储插入的每一层的前驱

        |8|->
        |7|->
        |6|----------x----->|6|
        |5|->|5|-----|----->|5|
        |4|->|4|-----|----->|4|
        |3|->|3|-----|>|3|->|3|
        |2|->|2|-----|>|2|->|2|
        |1|->|1|-----|>|1|->|1|
        |0|->|0|->|0||>|0|->|0|
         a    b    c    d    e

         假设插入点为x，x位于c与d之间
         那么对插入x的update数据则存了
         update[8]=a.level[8]
         update[7]=a.levle[7]
         update[6]=a.level[6]
         update[5]=b.level[5]
         update[4]=b.level[4]
         update[3]=b.level[3]
         update[2]=b.level[2]
         update[1]=b.level[1]
         update[0]=c.level[0]

    */
    unsigned int rank[ZSKIPLIST_MAXLEVEL];
    //rank 用于存储level[i]插入点前驱所经过的节点数

    int i, level;

    serverAssert(!isnan(score));
    x = zsl->header;//获取头结点
    for (i = zsl->level-1; i >= 0; i--) {

        //从高的level开始初始化rank与update

        /* store rank that is crossed to reach the insert position */
        rank[i] = i == (zsl->level-1) ? 0 : rank[i+1];
        //若为第一个节点则将rank[level-1)]先设为0。
        //否则为上一个节点rank[i+1]

        while (x->level[i].forward &&
                (x->level[i].forward->score < score ||
                    (x->level[i].forward->score == score &&
                    sdscmp(x->level[i].forward->ele,ele) < 0)))
        {
            //当后继节点存在并且其score小于后者则继续往后找
            //若两个score相等则比较eld的字典序
            rank[i] += x->level[i].span;
            //span存的为该指针走过的节点数
            x = x->level[i].forward;
            //继续往下找

        }
        update[i] = x;
        //找到后则直接赋值给updata数组
    }
    /* we assume the element is not already inside, since we allow duplicated
     * scores, reinserting the same element should never happen since the
     * caller of zslInsert() should test in the hash table if the element is
     * already inside or not. */
    level = zslRandomLevel();
    //获取随机level
    if (level > zsl->level) {
        //若获取的level大于最大值，则更新update[zsl->level~level-1部分数据]
        for (i = zsl->level; i < level; i++) {
            rank[i] = 0;//由于只有头结点有
            update[i] = zsl->header;
            update[i]->level[i].span = zsl->length;
            //在没有插入的时候该节点的下一个节点为NULL，设为越过所有的节点
        }
        zsl->level = level;//更新表头的level值
    }
    x = zslCreateNode(level,score,ele);//创建要插入的节点
    for (i = 0; i < level; i++) {
        //进行节点插入
        x->level[i].forward = update[i]->level[i].forward;
        update[i]->level[i].forward = x;

        /* update span covered by update[i] as x is inserted here */
        x->level[i].span = update[i]->level[i].span - (rank[0] - rank[i]);
        //计算x节点的level 如下图
        //插入节点x.span为 上式
/*
        header                      update[i]    insert   update[i]->forward
        |-------------------------------|----------x----------|-------------------|
                                        |<--update[i].span--->|

        |<------------rank[i]---------->|---------------------|-------------------|

        |<----------------------rank[0]------------>|-----------------------------|

*/


        update[i]->level[i].span = (rank[0] - rank[i]) + 1;
        //更新前面节点的span。
    }

    /* increment span for untouched levels */
    for (i = level; i < zsl->level; i++) {
        update[i]->level[i].span++;
    }
    //存在level小于zsl->level时，那么大于level的层则需要加一 由于插入了x节点
    x->backward = (update[0] == zsl->header) ? NULL : update[0];
    //更新前驱节点
    if (x->level[0].forward)
        x->level[0].forward->backward = x;
    else
        zsl->tail = x;
    //更新后继节点的前驱节点若有的话
    zsl->length++;
    //更新长度
    return x;
}

删除节点操作

int zslDelete(zskiplist *zsl, double score, sds ele, zskiplistNode **node) {
    zskiplistNode *update[ZSKIPLIST_MAXLEVEL], *x;
    //updata数组的意义与插入时的一样。
    int i;

    x = zsl->header;

    for (i = zsl->level-1; i >= 0; i--) {
        while (x->level[i].forward &&
                (x->level[i].forward->score < score ||
                    (x->level[i].forward->score == score &&
                     sdscmp(x->level[i].forward->ele,ele) < 0)))
        {
            x = x->level[i].forward;
        }
        update[i] = x;
    }

    //获取的做法也跟插入一样。同样从高level往下找。
    /* We may have multiple elements with the same score, what we need
     * is to find the element with both the right score and object. */
    x = x->level[0].forward;//取要删除的结点。

    if (x && score == x->score && sdscmp(x->ele,ele) == 0) {
        //再次检验
        zslDeleteNode(zsl, x, update);
        //调用删除函数，可以说是unlink，实际空间并没有free
        if (!node)//若node不为空则是需要返回要删除的结点，不使用free否则释放空间。
            zslFreeNode(x);
        else
            *node = x;

        return 1;//成功返回1
    }
    return 0; /* not found */
}

删除的指针操作都在zslDeleteNode中，该函数实际做的东西应为unlink

/* Internal function used by zslDelete, zslDeleteByScore and zslDeleteByRank */
void zslDeleteNode(zskiplist *zsl, zskiplistNode *x, zskiplistNode **update) {
    int i;
    //传进来的updata数组则为要删除元素的所有level的上一个节点。
    for (i = 0; i < zsl->level; i++) {
        if (update[i]->level[i].forward == x) {
            //删除操作包括span的更新，forwad指针的重新指定
            update[i]->level[i].span += x->level[i].span - 1;
            update[i]->level[i].forward = x->level[i].forward;
        } else {
            update[i]->level[i].span -= 1;
        }
    }
    if (x->level[0].forward) {//重新指定前驱指针
        x->level[0].forward->backward = x->backward;
    } else {
        zsl->tail = x->backward;
        //若x的后继指针为空，那么x为尾元素，那么更新头表。
    }
    while(zsl->level > 1 && zsl->header->level[zsl->level-1].forward == NULL)
        zsl->level--;
    //更新整个链表的level
    zsl->length--;
    //更新长度
}

跳跃表的基本操作就到这里。还有一些别的操作，大概看看就能了解。主要是其设计思路与数据结构。
