深度学习开源框架知识汇总

这是一篇总结文，为了帮助自己清楚12大深度学习开源框架而做的小总结。

1 概述

1.1开源框架总览

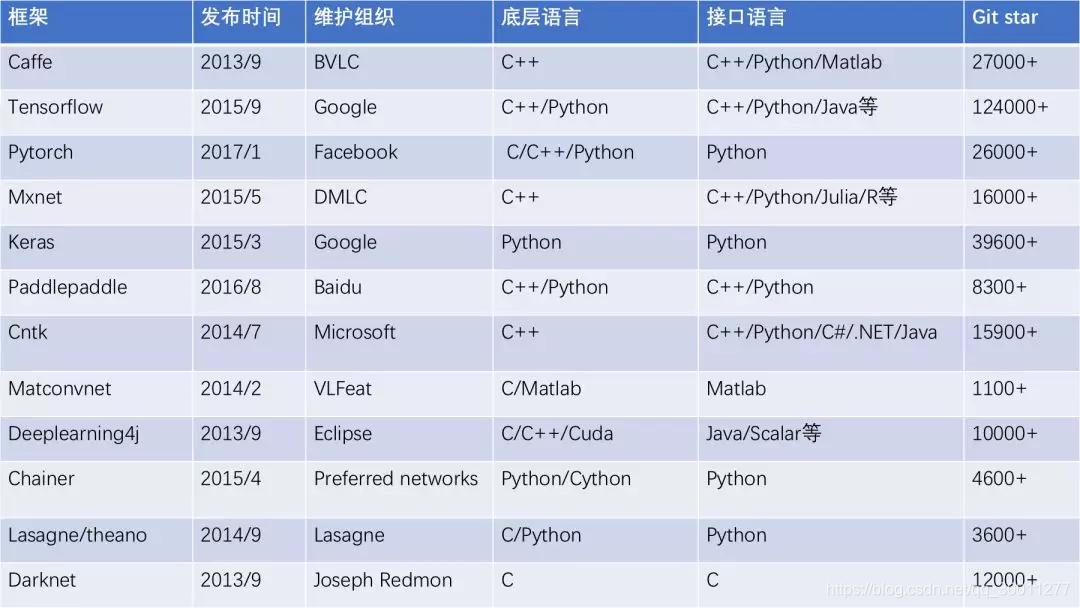

先放一张各大开源框架的一个总览表：
除此之外还有tiny-dnn，ConvNetJS，MarVin，Neon等等小众，以及CoreML等移动端框架。在选择开源框架时，要考虑很多原因，比如开源生态的完善性，比如自己项目的需求，比如自己熟悉的语言。 现在已经有很多开源框架之间进行互转的开源工具如MMDNN等，也降低了大家迁移框架的学习成本。
总的来说对于选择什么样的框架，有三可以给出一些建议：
(1) 不管怎么说，tensorflow/pytorch你都必须会，这是目前开发者最喜欢，开源项目最丰富的两个框架。

(2) 如果你要进行移动端算法的开发，那么Caffe是不能不会的。

(3) 如果你非常熟悉Matlab，matconvnet你不应该错过。

(4) 如果你追求高效轻量，那么darknet和mxnet你不能不熟悉。

(5) 如果你很懒，想写最少的代码完成任务，那么用keras吧。

(6) 如果你是java程序员，那么掌握deeplearning4j没错的。

1.2如何学习开源框架

要掌握好一个开源框架，通常需要做到以下几点：

(1) 掌握不同任务数据的准备和使用。

(2) 掌握模型的定义。

(3) 掌握训练过程和结果的可视化。

(4) 掌握训练方法和测试方法。

一个框架，官方都会开放有若干的案例，最常见的案例就是以 MNISI数据接口+预训练模型 的形式，供大家快速获得结果，但是这明显还不够，学习不应该停留在跑通官方的demo上，而是要解决实际的问题。

我们要学会从 自定义数据读取接口 ，自定义网络的搭建，模型的训练，模型的可视化，模型的测试与部署等全方位进行掌握。

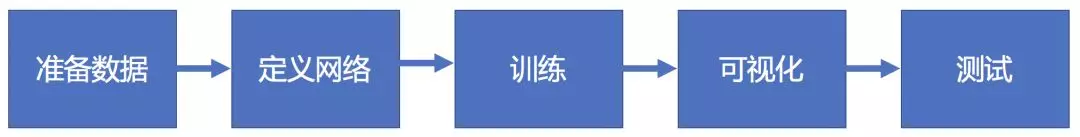

在所有框架的学习过程中，都要完成下面这个流程，只有这样，才能叫做真正的完成了一个训练任务。
另外，所有的框架都使用同样的一个模型，这是一个 3层卷积+2层全连接的网络 ，由卷积+BN层+激活层组成，有的使用带步长的卷积，有的使用池化，差别不大。

输入图像，48483的RGB彩色图。

第一层卷积，通道数12，卷积核3*3。

第二层卷积，通道数24，卷积核3*3。

第三层卷积，通道数48，卷积核3*3。

第一层全连接，通道数128。

第二层全连接，通道数2，即类别数。

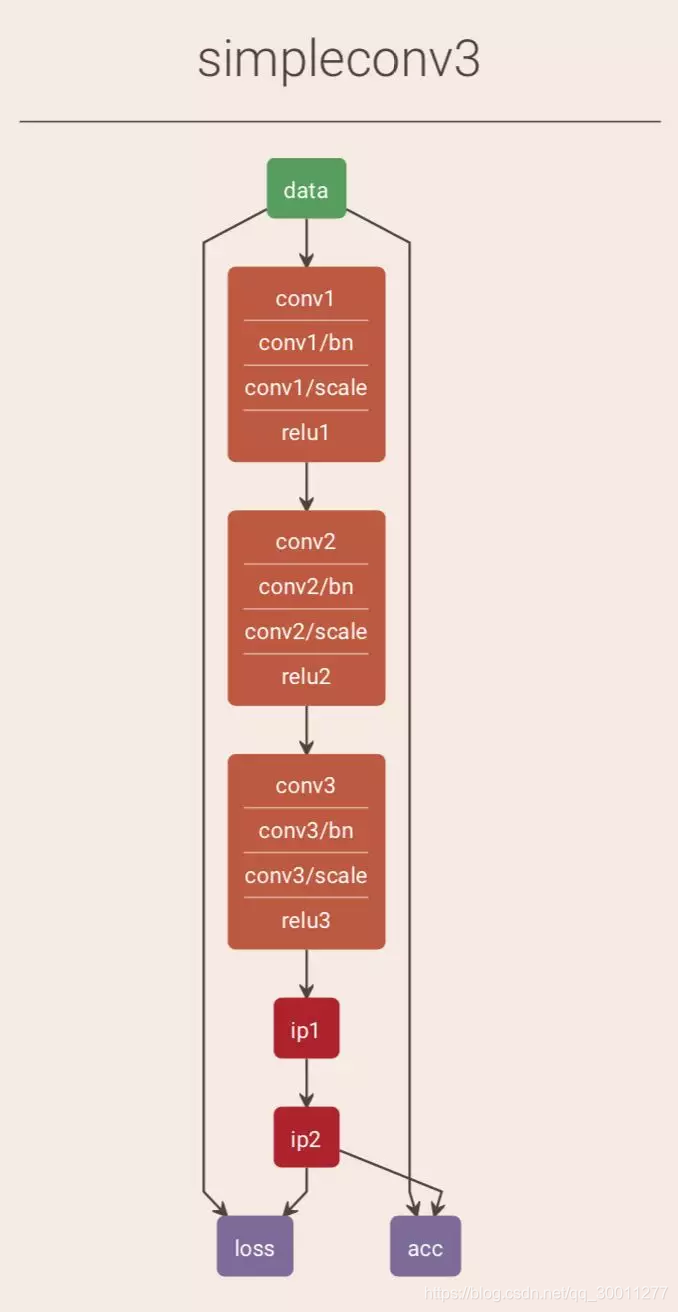

网络结构如下：

这是最简单的一种网络结构，优化的时候根据不同的框架，采用了略有不同的方案。因为此处的目标不是为了比较各个框架的性能，所以没有刻意保持完全一致。

2 开源框架

2.1 Caffe

github地址：https://github.com/BVLC/caffe

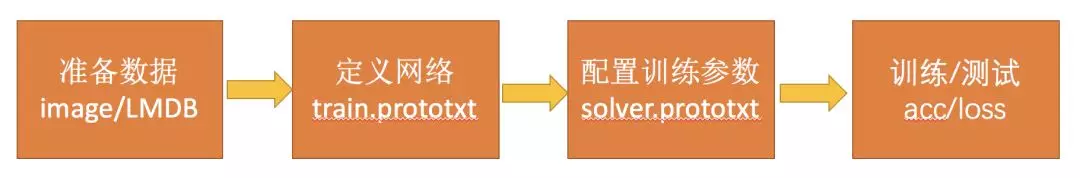

(1)caffe的使用通常是下面的流程：

以上的流程相互之间是解耦合的，所以caffe的使用非常优雅简单。

(2)caffe:图像分类从模型自定义到测试

这里展示一个分类任务的例子,数据存放地址https://github.com/longpeng2008/LongPeng_ML_Course。准备了 500 张微笑的图片、500 张非微笑的图片，放置在 data 目录下，图片预览如下，已经缩放到 60*60 的大小：
①准备训练数据

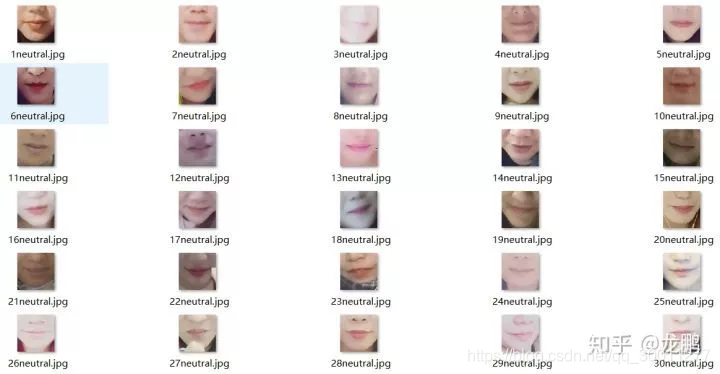

这是非微笑的图片：

这是微笑的图片：

Caffe 完成一个训练，必要准备以下资料：一个是 train.prototxt 作为网络配置文件，另一个是 solver.prototxt 作为优化参数配置文件，再一个是训练文件 list。

另外，在大多数情况下，需要一个预训练模型作为权重的初始化。
②准备网络配置文件
准备了一个 3*3 的卷积神经网络，它的 train.prototxt 文件是这样的：

name: "mouth"
layer {
 name: "data"
 type: "ImageData"
 top: "data"
 top: "clc-label"
 image_data_param {
   source: "all_shuffle_train.txt"
   batch_size: 96
   shuffle: true
 }
 transform_param {
   mean_value: 104.008
   mean_value: 116.669
   mean_value: 122.675
   crop_size: 48
   mirror: true
 }
 include: { phase: TRAIN}
}
layer {
 name: "data"
 type: "ImageData"
 top: "data"
 top: "clc-label"
 image_data_param {
   source: "all_shuffle_val.txt"
   batch_size: 30
   shuffle: false
 }
 transform_param {
   mean_value: 104.008
   mean_value: 116.669
   mean_value: 122.675
   crop_size: 48
   mirror: false
 }
 include: { phase: TEST}
}
layer {
 name: "conv1"
 type: "Convolution"
 bottom: "data"
 top: "conv1"
 param {
   lr_mult: 1
   decay_mult: 1
 }
 param {
   lr_mult: 2
   decay_mult: 0
 }
 convolution_param {
   num_output: 12
   pad: 1
   kernel_size: 3
   stride: 2
   weight_filler {
     type: "xavier"
     std: 0.01
   }
   bias_filler {
     type: "constant"
     value: 0.2
   }
 }
}
layer {
 name: "relu1"
 type: "ReLU"
 bottom: "conv1"
 top: "conv1"
}
layer {
 name: "conv2"
 type: "Convolution"
 bottom: "conv1"
 top: "conv2"
 param {
   lr_mult: 1
   decay_mult: 1
 }
 param {
   lr_mult: 2
   decay_mult: 0
 }
 convolution_param {
   num_output: 20
   kernel_size: 3
   stride: 2
   pad: 1
   weight_filler {
     type: "xavier"
     std: 0.1
   }
   bias_filler {
     type: "constant"
     value: 0.2
   }
 }
}
layer {
 name: "relu2"
 type: "ReLU"
 bottom: "conv2"
 top: "conv2"
}
layer {
 name: "conv3"
 type: "Convolution"
 bottom: "conv2"
 top: "conv3"
 param {
   lr_mult: 1
   decay_mult: 1
 }
 param {
   lr_mult: 2
   decay_mult: 0
 }
 convolution_param {
   num_output: 40
   kernel_size: 3
   stride: 2
   pad: 1
   weight_filler {
     type: "xavier"
     std: 0.1
   }
   bias_filler {
     type: "constant"
     value: 0.2
   }
 }
}
layer {
 name: "relu3"
 type: "ReLU"
 bottom: "conv3"
 top: "conv3"
}
layer {
 name: "ip1-mouth"
 type: "InnerProduct"
 bottom: "conv3"
 top: "pool-mouth"
 param {
   lr_mult: 1
   decay_mult: 1
 }
 param {
   lr_mult: 2
   decay_mult: 0
 }
 inner_product_param {
   num_output: 128
   weight_filler {
     type: "xavier"
   }
   bias_filler {
     type: "constant"
     value: 0
   }
 }
}

layer {
   bottom: "pool-mouth"
   top: "fc-mouth"
   name: "fc-mouth"
   type: "InnerProduct"
   param {
       lr_mult: 1
       decay_mult: 1
   }
   param {
       lr_mult: 2
       decay_mult: 1
   }
   inner_product_param {
       num_output: 2
       weight_filler {
           type: "xavier"
       }
       bias_filler {
           type: "constant"
           value: 0
       }
   }
}
layer {
   bottom: "fc-mouth"
   bottom: "clc-label"
   name: "loss"
   type: "SoftmaxWithLoss"
   top: "loss"
}
layer {
   bottom: "fc-mouth"
   bottom: "clc-label"
   top: "acc"
   name: "acc"
   type: "Accuracy"
   include {
       phase: TRAIN
   }
   include {
       phase: TEST
   }
}

可以看出，Caffe 的这个网络配置文件，每一个卷积层，都是以 layer{} 的形式定义，layer 的bottom、top 就是它的输入输出，type 就是它的类型，有的是数据层、有的是卷积层、有的是 loss 层。

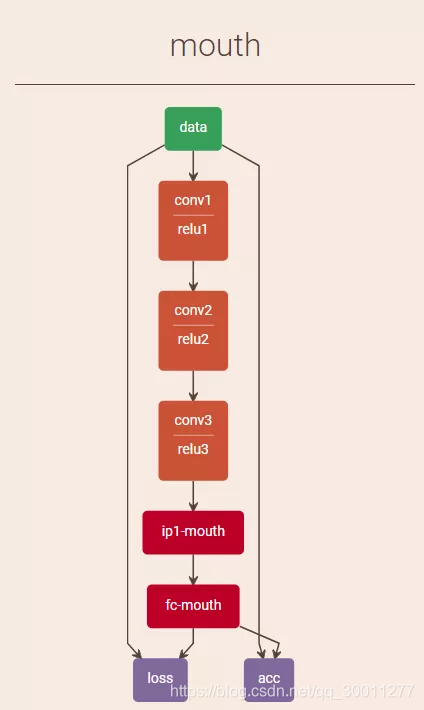

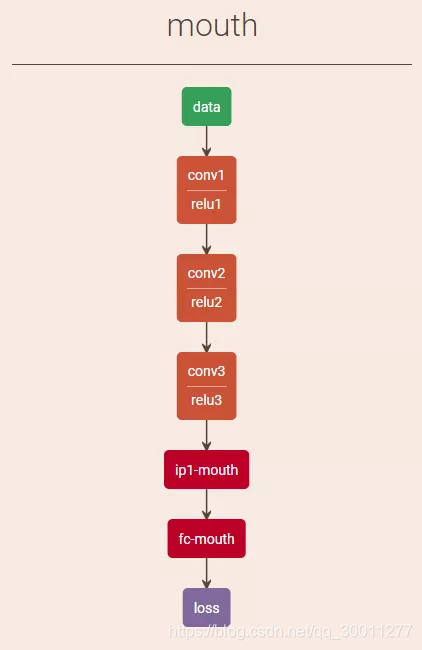

采用 netscope 来可视化一下这个模型。

从上面看很直观的看到，网络的输入层是 data 层，后面接了3个卷积层，其中每一个卷积层都后接了一个 relu 层，最后 ip1-mouth、fc-mouth 是全连接层。Loss 和 acc 分别是计算 loss 和 acc 的层。
各层的配置有一些参数，比如 conv1 有卷积核的学习率、卷积核的大小、输出通道数、初始化方法等，这些可以后续详细了解。
③准备训练 list
我们看上面的 data layer，可以到 看到image_data_param 里面有

source: "all_shuffle_train.txt"

它是什么呢，就是输入用于训练的 list，它的内容是这样的：

../../../../datas/mouth/1/182smile.jpg 1

../../../../datas/mouth/1/435smile.jpg 1

../../../../datas/mouth/0/40neutral.jpg 0

../../../../datas/mouth/1/206smile.jpg 1

../../../../datas/mouth/0/458neutral.jpg 0

../../../../datas/mouth/0/158neutral.jpg 0

../../../../datas/mouth/1/322smile.jpg 1

../../../../datas/mouth/1/83smile.jpg 1

../../../../datas/mouth/0/403neutral.jpg 0

../../../../datas/mouth/1/425smile.jpg 1

../../../../datas/mouth/1/180smile.jpg 1

../../../../datas/mouth/1/233smile.jpg 1

../../../../datas/mouth/1/213smile.jpg 1

../../../../datas/mouth/1/144smile.jpg 1

../../../../datas/mouth/0/327neutral.jpg 0

格式就是，图片的名字 + 空格 + label，这就是 Caffe 用于图片分类默认的输入格式。
④准备优化配置文件：

net: "./train.prototxt"
test_iter: 100
test_interval: 10
base_lr: 0.00001
momentum: 0.9
type: "Adam"
lr_policy: "fixed"
display: 100
max_iter: 10000
snapshot: 2000
snapshot_prefix: "./snaps/conv3_finetune"
solver_mode: GPU

其中，net 是网络的配置路径。test_interval是指训练迭代多少次之后，进行一次测试。test_iter是测试多少个batch，如果它等于 1，就说明只取一个 batchsize 的数据来做测试，如果 batchsize 太小，那么对于分类任务来说统计出来的指标也不可信，所以最好一次测试，用到所有测试数据。因为，常令test_iter*test_batchsize=测试集合的大小。

base_lr、momentum、type、lr_policy是和学习率有关的参数，base_lr和lr_policy决定了学习率大小如何变化。type 是优化的方法，以后再谈。max_iter是最大的迭代次数，snapshot 是每迭代多少次之后存储迭代结果，snapshot_prefix为存储结果的目录，caffe 存储的模型后缀是 .caffemodel。solver_mode可以指定用 GPU 或者 CPU 进行训练。
⑤训练与结果可视化
利用 C++ 的接口进行训练，命令如下：

SOLVER=./solver.prototxt
WEIGHTS=./init.caffemodel
../../../../libs/Caffe_Long/build/tools/caffe train -solver $SOLVER -weights $WEIGHTS -gpu 0 2>&1 | tee log.txt

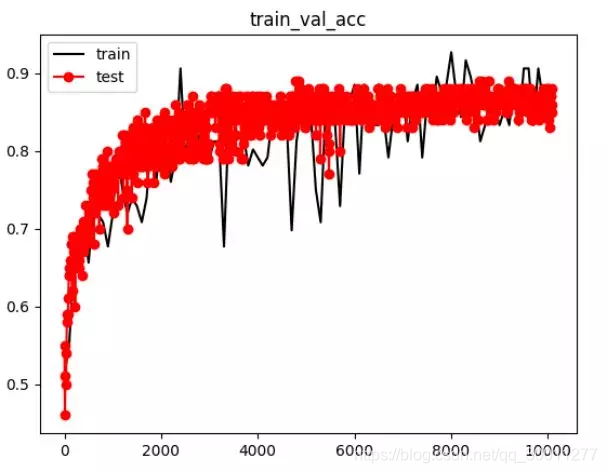

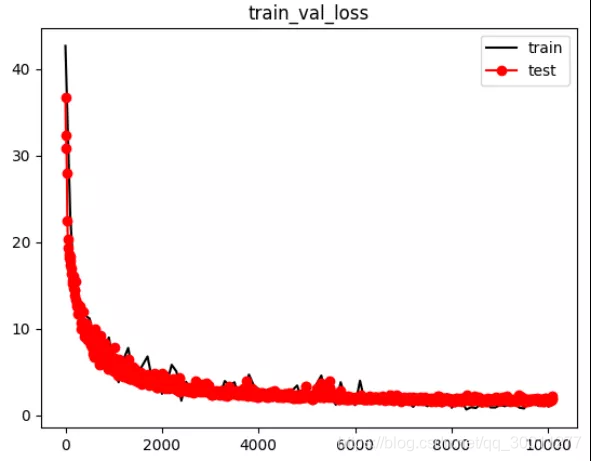

其中，caffe train 就是指定训练。可以利用脚本可视化一下训练结果：

(3)Caffe 测试

下面开始采用自己的图片进行测试。

①train.prototxt 与 test.prototxt 的区别
训练时的网络配置与测试时的网络配置是不同的，测试没有 acc 层，也没有 loss 层，取输出的 softmax 就是分类的结果。同时，输入层的格式也有出入，不需要再输入 label，也不需要指定图片 list，但是要指定输入尺度，我们看一下 test.prototxt 和可视化结果。

name: "mouth"
layer {
 name: "data"
 type: "Input"
 top: "data"
 input_param { shape: { dim: 1 dim: 3 dim: 48 dim: 48 } }
}

layer {
 name: "conv1"
 type: "Convolution"
 bottom: "data"
 top: "conv1"
 param {
   lr_mult: 1
   decay_mult: 1
 }
 param {
   lr_mult: 2
   decay_mult: 0
 }
 convolution_param {
   num_output: 12
   pad: 1
   kernel_size: 3
   stride: 2
   weight_filler {
     type: "xavier"
     std: 0.01
   }
   bias_filler {
     type: "constant"
     value: 0.2
   }
 }
}
layer {
 name: "relu1"
 type: "ReLU"
 bottom: "conv1"
 top: "conv1"
}
layer {
 name: "conv2"
 type: "Convolution"
 bottom: "conv1"
 top: "conv2"
 param {
   lr_mult: 1
   decay_mult: 1
 }
 param {
   lr_mult: 2
   decay_mult: 0
 }
 convolution_param {
   num_output: 20
   kernel_size: 3
   stride: 2
   pad: 1
   weight_filler {
     type: "xavier"
     std: 0.1
   }
   bias_filler {
     type: "constant"
     value: 0.2
   }
 }
}
layer {
 name: "relu2"
 type: "ReLU"
 bottom: "conv2"
 top: "conv2"
}
layer {
 name: "conv3"
 type: "Convolution"
 bottom: "conv2"
 top: "conv3"
 param {
   lr_mult: 1
   decay_mult: 1
 }
 param {
   lr_mult: 2
   decay_mult: 0
 }
 convolution_param {
   num_output: 40
   kernel_size: 3
   stride: 2
   pad: 1
   weight_filler {
     type: "xavier"
     std: 0.1
   }
   bias_filler {
     type: "constant"
     value: 0.2
   }
 }
}
layer {
 name: "relu3"
 type: "ReLU"
 bottom: "conv3"
 top: "conv3"
}
layer {
 name: "ip1-mouth"
 type: "InnerProduct"
 bottom: "conv3"
 top: "pool-mouth"
 param {
   lr_mult: 1
   decay_mult: 1
 }
 param {
   lr_mult: 2
   decay_mult: 0
 }
 inner_product_param {
   num_output: 128
   weight_filler {
     type: "xavier"
   }
   bias_filler {
     type: "constant"
     value: 0
   }
 }
}
layer {
   bottom: "pool-mouth"
   top: "fc-mouth"
   name: "fc-mouth"
   type: "InnerProduct"
   param {
       lr_mult: 1
       decay_mult: 1
   }
   param {
       lr_mult: 2
       decay_mult: 1
   }
   inner_product_param {
       num_output: 2
       weight_filler {
           type: "xavier"
       }
       bias_filler {
           type: "constant"
           value: 0
       }
   }
}
layer {
   bottom: "fc-mouth"
   name: "loss"
   type: "Softmax"
   top: "prob"
}

②使用 Python 进行测试
由于 Python 目前广泛使用，下面使用 Python 来进行测试，它要做的就是导入模型、导入图片、输出结果。
下面是所有的代码，详细解释下：

---代码段1，这一段，我导入一些基本库，同时导入caffe的路径---

#_*_ coding:utf8

import sys

sys.path.insert(0, '../../../../../libs/Caffe_Long/python/')

import caffe

import os,shutil

import numpy as np

from PIL import Image as PILImage

from PIL import ImageMath

import matplotlib.pyplot as plt

import time

import cv2


---代码段2，这一段，我们添加一个参数解释器，方便参数管理---

debug=True

import argparse

def parse_args():

   parser = argparse.ArgumentParser(description='test resnet model for portrait segmentation')

   parser.add_argument('--model', dest='model_proto', help='the model', default='test.prototxt', type=str)

   parser.add_argument('--weights', dest='model_weight', help='the weights', default='./test.caffemodel', type=str)

   parser.add_argument('--testsize', dest='testsize', help='inference size', default=60,type=int)

   parser.add_argument('--src', dest='img_folder', help='the src image folder', type=str, default='./')

   parser.add_argument('--gt', dest='gt', help='the gt', type=int, default=0)

   args = parser.parse_args()

   return args


def start_test(model_proto,model_weight,img_folder,testsize):

---代码段3，这一段，我们就完成了网络的初始化---

   caffe.set_device(0)

   #caffe.set_mode_cpu()

   net = caffe.Net(model_proto, model_weight, caffe.TEST)

   imgs = os.listdir(img_folder)


   pos = 0

   neg = 0


   for imgname in imgs:

---代码段4，这一段，是读取图片并进行预处理，还记得我们之前的训练，是采用 BGR 的输入格式，减去了图像均值吧，同时，输入网络的图像，也需要 resize 到相应尺度。预处理是通过 caffe 的类，transformer 来完成，set_mean 完成均值，set_transpose 完成维度的替换，因为 caffe blob 的格式是 batch、channel、height、width，而 numpy 图像的维度是 height、width、channel 的顺序---


      imgtype = imgname.split('.')[-1]

      imgid = imgname.split('.')[0]

      if imgtype != 'png' and imgtype != 'jpg' and imgtype != 'JPG' and imgtype != 'jpeg' and imgtype != 'tif' and imgtype != 'bmp':

          print imgtype,"error"

          continue

      imgpath = os.path.join(img_folder,imgname)


      img = cv2.imread(imgpath)

      if img is None:

          print "---------img is empty---------",imgpath

          continue


      img = cv2.resize(img,(testsize,testsize))


      transformer = caffe.io.Transformer({'data': net.blobs['data'].data.shape})

      transformer.set_mean('data', np.array([104.008,116.669,122.675]))

      transformer.set_transpose('data', (2,0,1))


---代码段5，这一段，就得到了输出结果了，并做一些可视化显示---

      out = net.forward_all(data=np.asarray([transformer.preprocess('data', img)]))


      result = out['prob'][0]

      print "---------result prob---------",result,"-------result size--------",result.shape

      probneutral = result[0]

      print "prob neutral",probneutral


      probsmile = result[1]

      print "prob smile",probsmile

      problabel = -1

      probstr = 'none'

      if probneutral > probsmile:

          probstr = "neutral:"+str(probneutral)

          pos = pos + 1

      else:

          probstr = "smile:"+str(probsmile)

          neg = neg + 1


      if debug:

         showimg = cv2.resize(img,(256,256))

         cv2.putText(showimg,probstr,(30,50),cv2.FONT_HERSHEY_SIMPLEX,1,(0,0,255),1)

         cv2.imshow("test",showimg)

         k = cv2.waitKey(0)

         if k == ord('q'):

             break


   print "pos=",pos

   print "neg=",neg


if __name__ == '__main__':

    args = parse_args()

    start_test(args.model_proto,args.model_weight,args.img_folder,args.testsize)

经过前面的介绍，我们已经学会了 Caffe 的基本使用，但是我们不能停留于此。Caffe 是一个非常优秀的开源框架，有必要去细读它的源代码。

至于怎么读 Caffe 的代码，建议阅读Caffe代码阅读系列内容。

2.2 Tensorflow

（1）特点

TensorFlow最大的特点是计算图，即先定义好图，然后进行运算，所以所有的TensorFlow代码，都包含两部分：

(1) 创建计算图，表示计算的数据流。它做了什么呢？实际上就是定义好了一些操作，你可以将它看做是Caffe中的prototxt的定义过程。

(2)运行会话，执行图中的运算，可以看作是Caffe中的训练过程。只是TensorFlow的会话比Caffe灵活很多，由于是Python 接口，取中间结果分析，Debug等方便很多。

（2）tensorflow:图像分类从模型自定义到测试

①什么是 TensorFlow
TensorFlow = Tensor + Flow
Tensor 就是张量，代表 N 维数组，与 Caffe 中的 blob 是类似的；Flow 即流，代表基于数据流图的计算。神经网络的运算过程，就是数据从一层流动到下一层，在 Caffe 的每一个中间 layer 参数中，都有 bottom 和 top，这就是一个分析和处理的过程。TensorFlow更直接强调了这个过程。
②数据准备
上一节我们说过 Caffe 中的数据准备，只需要准备一个 list 文件，其中每一行存储 image、labelid 就可以了，那是 Caffe 默认的分类网络的 imagedata 层的输入格式。如果想定义自己的输入格式，可以去新建自定义的 Data Layer，而 Caffe 官方的 data layer 和 imagedata layer 都非常稳定，几乎没有变过，这是我更欣赏 Caffe 的一个原因。因为输入数据，简单即可。相比之下，TensorFlow 中的数据输入接口就要复杂很多，更新也非常快，有兴趣可参考知乎上大神写的《从 Caffe 到 TensorFlow 1，IO 操作》。
这里不再说 TensorFlow 中有多少种数据 IO 方法，先确定好我们的数据格式，那就是跟 Caffe一样，准备好一个list，它的格式一样是 image、labelid，然后再看如何将数据读入 TensorFlow 进行训练。
定义一个类，叫 imagedata，模仿 Caffe 中的使用方式。代码如下：

import tensorflow as tf

from tensorflow.contrib.data import Dataset

from tensorflow.python.framework import dtypes

from tensorflow.python.framework.ops import convert_to_tensor

import numpy as np

class ImageData:

        def read_txt_file(self):

            self.img_paths = []

            self.labels = []

            for line in open(self.txt_file, 'r'):

                items = line.split(' ')

                self.img_paths.append(items[0])

                self.labels.append(int(items[1]))

        def __init__(self, txt_file, batch_size, num_classes,

                     image_size,buffer_scale=100):

            self.image_size = image_size

            self.batch_size = batch_size

            self.txt_file = txt_file ##txt list file,stored as: imagename id

            self.num_classes = num_classes

            buffer_size = batch_size * buffer_scale


        # 读取图片

        self.read_txt_file()

        self.dataset_size = len(self.labels)

        print "num of train datas=",self.dataset_size

        # 转换成Tensor

        self.img_paths = convert_to_tensor(self.img_paths, dtype=dtypes.string)

        self.labels = convert_to_tensor(self.labels, dtype=dtypes.int32)


        # 创建数据集

        data = Dataset.from_tensor_slices((self.img_paths, self.labels))

        print "data type=",type(data)

        data = data.map(self.parse_function)

        data = data.repeat(1000)

        data = data.shuffle(buffer_size=buffer_size)


        # 设置self data Batch

        self.data = data.batch(batch_size)

        print "self.data type=",type(self.data)


        def augment_dataset(self,image,size):

            distorted_image = tf.image.random_brightness(image,

                                               max_delta=63)

            distorted_image = tf.image.random_contrast(distorted_image,

                                             lower=0.2, upper=1.8)

            # Subtract off the mean and divide by the variance of the pixels.

            float_image = tf.image.per_image_standardization(distorted_image)

            return float_image


        def parse_function(self, filename, label):

            label_ = tf.one_hot(label, self.num_classes)

            img = tf.read_file(filename)

            img = tf.image.decode_jpeg(img, channels=3)

            img = tf.image.convert_image_dtype(img, dtype = tf.float32)

            img = tf.random_crop(img,[self.image_size[0],self.image_size[1],3])

            img = tf.image.random_flip_left_right(img)

            img = self.augment_dataset(img,self.image_size)

            return img, label_

下面来分析上面的代码，类是 ImageData，它包含几个函数，__init__构造函数，read_txt_file数据读取函数，parse_function数据预处理函数，augment_dataset数据增强函数。直接看构造函数吧，分为几个步骤：

（1）读取变量，文本 list 文件txt_file，批处理大小batch_size，类别数num_classes，要处理成的图片大小image_size，一个内存变量buffer_scale=100。

（2）在获取完这些值之后，就到了read_txt_file函数。代码很简单，就是利用self.img_paths和 self.labels存储输入 txt 中的文件列表和对应的 label，这一点和 Caffe 很像了。

（3）然后，就是分别将img_paths和 labels 转换为 Tensor，函数是convert_to_tensor，这是 Tensor 内部的数据结构。

（4）创建 dataset，Dataset.from_tensor_slices，这一步，是为了将 img 和 label 合并到一个数据格式，此后我们将利用它的接口，来循环读取数据做训练。当然，创建好 dataset 之后，我们需要给它赋值才能真正的有数据。data.map 就是数据的预处理，包括读取图片、转换格式、随机旋转等操作，可以在这里做。

data = data.repeat(1000) 是将数据复制 1000 份，这可以满足我们训练 1000 个 epochs。data = data.shuffle(buffer_size=buffer_size)就是数据 shuffle 了，buffer_size就是在做 shuffle 操作时的控制变量，内存越大，就可以用越大的值。

（5）给 selft.data 赋值，我们每次训练的时候，是取一个 batchsize 的数据，所以 self.data = data.batch(batch_size)，就是从上面创建的 dataset 中，一次取一个 batch 的数据。

到此，数据接口就定义完毕了，接下来在训练代码中看如何使用迭代器进行数据读取就可以了。

③模型定义
创建数据接口后，我们开始定义一个网络

def simpleconv3net(x):

        x_shape = tf.shape(x)

        with tf.variable_scope("conv3_net"):

            conv1 = tf.layers.conv2d(x, name="conv1", filters=12,kernel_size=[3,3], strides=(2,2), activation=tf.nn.relu,kernel_initializer=tf.contrib.layers.xavier_initializer(),bias_initializer=tf.contrib.layers.xavier_initializer())

            bn1 = tf.layers.batch_normalization(conv1, training=True, name='bn1')

            conv2 = tf.layers.conv2d(bn1, name="conv2", filters=24,kernel_size=[3,3], strides=(2,2), activation=tf.nn.relu,kernel_initializer=tf.contrib.layers.xavier_initializer(),bias_initializer=tf.contrib.layers.xavier_initializer())

            bn2 = tf.layers.batch_normalization(conv2, training=True, name='bn2')

            conv3 = tf.layers.conv2d(bn2, name="conv3", filters=48,kernel_size=[3,3], strides=(2,2), activation=tf.nn.relu,kernel_initializer=tf.contrib.layers.xavier_initializer(),bias_initializer=tf.contrib.layers.xavier_initializer())

            bn3 = tf.layers.batch_normalization(conv3, training=True, name='bn3')

            conv3_flat = tf.reshape(bn3, [-1, 5 * 5 * 48])

            dense = tf.layers.dense(inputs=conv3_flat, units=128, activation=tf.nn.relu,name="dense",kernel_initializer=tf.contrib.layers.xavier_initializer())

            logits= tf.layers.dense(inputs=dense, units=2, activation=tf.nn.relu,name="logits",kernel_initializer=tf.contrib.layers.xavier_initializer())

            if debug:

                print "x size=",x.shape

                print "relu_conv1 size=",conv1.shape

                print "relu_conv2 size=",conv2.shape

                print "relu_conv3 size=",conv3.shape

                print "dense size=",dense.shape

                print "logits size=",logits.shape

        return logits

上面就是我们定义的网络，是一个简单的3层卷积。在 tf.layers 下，有各种网络层，这里就用到了tf.layers.conv2d，tf.layers.batch_normalization和 tf.layers.dense，分别是卷积层，BN 层和全连接层。我们以一个卷积层为例：

conv1 = tf.layers.conv2d(x, name="conv1", filters=12,kernel_size=[3,3], strides=(2,2), activation=tf.nn.relu,kernel_initializer=tf.contrib.layers.xavier_initializer(),bias_initializer=tf.contrib.layers.xavier_initializer())

x 即输入，name 是网络名字，filters 是卷积核数量，kernel_size即卷积核大小，strides 是卷积 stride，activation 即激活函数，kernel_initializer和bias_initializer分别是初始化方法。可见已经将激活函数整合进了卷积层，更全面的参数，请自查 API。其实网络的定义，还有其他接口，tf.nn、tf.layers、tf.contrib，各自重复，在我看来有些混乱。这里之所以用 tf.layers，就是因为参数丰富，适合从头训练一个模型。
④ 模型训练

from dataset import *
from net import simpleconv3net
import sys
import os
import cv2

////-------1 定义一些全局变量-------////

txtfile = sys.argv[1]
batch_size = 64
num_classes = 2
image_size = (48,48)
learning_rate = 0.0001

debug=False

if __name__=="__main__":

////-------2 载入网络结构，定义损失函数，创建计算图-------////

   dataset = ImageData(txtfile,batch_size,num_classes,image_size)
   iterator = dataset.data.make_one_shot_iterator()
   dataset_size = dataset.dataset_size
   batch_images,batch_labels = iterator.get_next()
   Ylogits = simpleconv3net(batch_images)

   print "Ylogits size=",Ylogits.shape

   Y = tf.nn.softmax(Ylogits)
   cross_entropy = tf.nn.softmax_cross_entropy_with_logits(logits=Ylogits, labels=batch_labels)
   cross_entropy = tf.reduce_mean(cross_entropy)
   correct_prediction = tf.equal(tf.argmax(Y, 1), tf.argmax(batch_labels, 1))
   accuracy = tf.reduce_mean(tf.cast(correct_prediction, tf.float32))
   update_ops = tf.get_collection(tf.GraphKeys.UPDATE_OPS)
   with tf.control_dependencies(update_ops):
       train_step = tf.train.AdamOptimizer(learning_rate).minimize(cross_entropy)

   saver = tf.train.Saver()
   in_steps = 100
   checkpoint_dir = 'checkpoints/'
   if not os.path.exists(checkpoint_dir):
       os.mkdir(checkpoint_dir)
   log_dir = 'logs/'
   if not os.path.exists(log_dir):
       os.mkdir(log_dir)
   summary = tf.summary.FileWriter(logdir=log_dir)
   loss_summary = tf.summary.scalar("loss", cross_entropy)
   acc_summary = tf.summary.scalar("acc", accuracy)
   image_summary = tf.summary.image("image", batch_images)
////-------3 执行会话，保存相关变量，还可以添加一些debug函数来查看中间结果-------////

 with tf.Session() as sess:
       init = tf.global_variables_initializer()
       sess.run(init)
       steps = 10000
       for i in range(steps):
           _,cross_entropy_,accuracy_,batch_images_,batch_labels_,loss_summary_,acc_summary_,image_summary_ = sess.run([train_step,cross_entropy,accuracy,batch_images,batch_labels,loss_summary,acc_summary,image_summary])
           if i % in_steps == 0 :
               print i,"iterations,loss=",cross_entropy_,"acc=",accuracy_
               saver.save(sess, checkpoint_dir + 'model.ckpt', global_step=i)
               summary.add_summary(loss_summary_, i)
               summary.add_summary(acc_summary_, i)
               summary.add_summary(image_summary_, i)
               #print "predict=",Ylogits," labels=",batch_labels

               if debug:
                   imagedebug = batch_images_[0].copy()
                   imagedebug = np.squeeze(imagedebug)
                   print imagedebug,imagedebug.shape
                   print np.max(imagedebug)
                   imagelabel = batch_labels_[0].copy()
                   print np.squeeze(imagelabel)

                   imagedebug = cv2.cvtColor((imagedebug*255).astype(np.uint8),cv2.COLOR_RGB2BGR)
                   cv2.namedWindow("debug image",0)
                   cv2.imshow("debug image",imagedebug)
                   k = cv2.waitKey(0)
                   if k == ord('q'):
                       break

⑤可视化
TensorFlow 很方便的一点，就是 Tensorboard 可视化。Tensorboard 的具体原理就不细说了，很简单，就是三步。

第一步，创建日志目录。

 log_dir = 'logs/'
 if not os.path.exists(log_dir):        os.mkdir(log_dir)

第二步，创建 summary 操作并分配标签，如我们要记录 loss、acc 和迭代中的图片，则创建了下面的变量：

loss_summary = tf.summary.scalar("loss", cross_entropy)acc_summary = tf.summary.scalar("acc", accuracy)image_summary = tf.summary.image("image", batch_images)

第三步，session 中记录结果，如下面代码：

_,cross_entropy_,accuracy_,batch_images_,batch_labels_,loss_summary_,acc_summary_,image_summary_ = sess.run([train_step,cross_entropy,accuracy,batch_images,batch_labels,loss_summary,acc_summary,image_summary])

查看训练过程和最终结果时使用：

tensorboard --logdir=logs

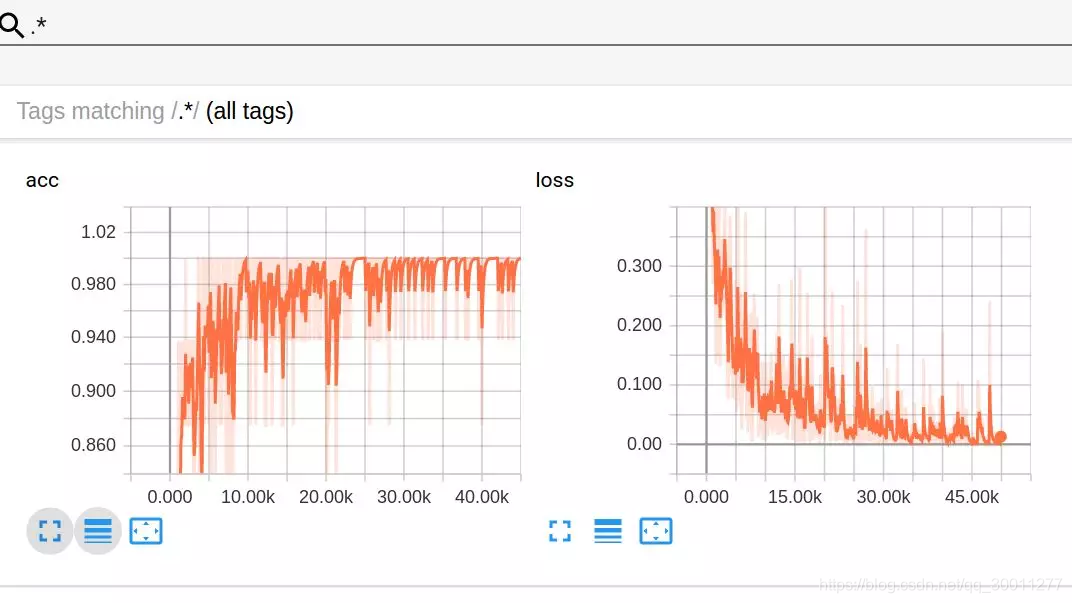

Loss 和 acc 的曲线图如下：

（3）TensorFlow 测试

上面已经训练好了模型，我们接下来的目标，就是要用它来做 inference 了。同样给出代码。

import tensorflow as tf
from net import simpleconv3net
import sys
import numpy as np
import cv2
import os

testsize = 48
x = tf.placeholder(tf.float32, [1,testsize,testsize,3])
y = simpleconv3net(x)
y = tf.nn.softmax(y)

lines = open(sys.argv[2]).readlines()
count = 0
acc = 0
posacc = 0
negacc = 0
poscount = 0
negcount = 0

with tf.Session() as sess:
   init = tf.global_variables_initializer()
   sess.run(init)
   saver = tf.train.Saver()
   saver.restore(sess,sys.argv[1])

   #test one by one, you can change it into batch inputs
   for line in lines:
       imagename,label = line.strip().split(' ')
       img = tf.read_file(imagename)
       img = tf.image.decode_jpeg(img,channels = 3)
       img = tf.image.convert_image_dtype(img,dtype = tf.float32)
       img = tf.image.resize_images(img,(testsize,testsize),method=tf.image.ResizeMethod.NEAREST_NEIGHBOR)
       img = tf.image.per_image_standardization(img)

       imgnumpy = img.eval()
       imgs = np.zeros([1,testsize,testsize,3],dtype=np.float32)
       imgs[0:1,] = imgnumpy

       result = sess.run(y, feed_dict={x:imgs})
       result = np.squeeze(result)
       if result[0] > result[1]:
           predict = 0
       else:
           predict = 1

       count = count + 1
       if str(predict) == '0':
           negcount = negcount + 1
           if str(label) == str(predict):
               negacc = negacc + 1
               acc = acc + 1
       else:
           poscount = poscount + 1
           if str(label) == str(predict):
               posacc = posacc + 1
               acc = acc + 1

       print result
print "acc = ",float(acc) / float(count)
print "poscount=",poscount
print "posacc = ",float(posacc) / float(poscount)
print "negcount=",negcount
print "negacc = ",float(negacc) / float(negcount)

从上面的代码可知，与 Train 时同样，需要定义模型，这个跟 Caffe 在测试时使用的 Deploy 是一样的。

然后，用 restore 函数从 saver 中载入参数，读取图像并准备好网络的格式，sess.run 就可以得到最终的结果了。
