ShardingSphere-JDBC原理及分库分表实战

目录

简介

特点

架构实现原理

主要功能点

主要核心概念

实战

集成ShardingSphere-JDBC

自定义分片策略

分库不分表

分表不分库

分表分库

主从及读写分离

与Mycat对比

总结

---

简介

Apache ShardingSphere 是一套开源的分布式数据库解决方案组成的生态圈，它由 JDBC、Proxy 和 Sidecar（规划中）这 3 款既能够独立部署，又支持混合部署配合使用的产品组成。 它们均提供标准化的数据水平扩展、分布式事务和分布式治理等功能，可适用于如 Java 同构、异构语言、云原生等各种多样化的应用场景。

ShardingSphere-JDBC属于ShardingSphere其中一核心组件。定位为轻量级 Java 框架，在 Java 的 JDBC 层提供的额外服务。采用无中心化架构，适用于 Java 开发的高性能的轻量级 OLTP 应用，它使用客户端直连数据库，以 jar 包形式提供服务，无需额外部署和依赖，可理解为增强版的 JDBC 驱动，完全兼容 JDBC 和各种 ORM 框架。

特点

• 适用于任何基于 JDBC 的 ORM 框架，如：JPA, Hibernate, Mybatis, JDBC。
• 支持任何第三方的数据库连接池，如：DBCP, C3P0, BoneCP, Druid, HikariCP 等。
• 支持任意实现 JDBC 规范的数据库，目前支持 MySQL，Oracle，SQLServer，PostgreSQL 以及任何遵循 SQL92 标准的数据库。

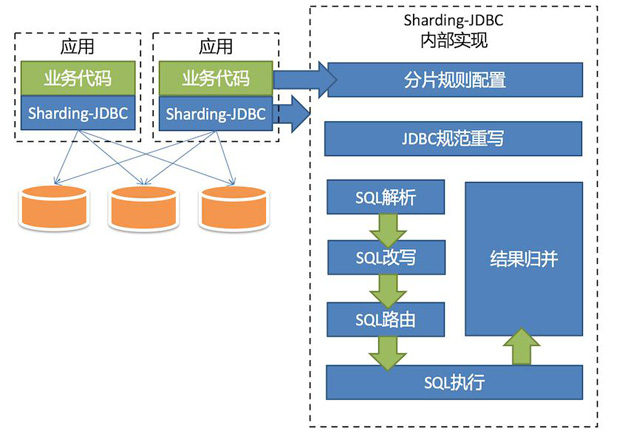

架构实现原理



以查询语句以例：

select * from order where id=100000;

1. 分片之前要配置好分片的规则：主库ds0，从库ds1，以id为分片键，逻辑表为order， 真实表为order0、order1两张表，分库、分表算法为均为取余（%2）。
2. SQL解析：解析sql语句提取分片键列与值进行分片，例如比较符 =、in 、between and，及查询的表等。
3. SQL改写：根据解析结果，及采用的分片逻辑改写sql，上例经过sql改写后，真实语句为：

select * from order0 where id=100000;

1. SQL路由：找到sql需要去哪个库、哪个表执行语句，上例sql根据采用的策略可以得到将在ds0库的order0表执行语句。
2. sql执行：执行改写后的sql。
3. 结果归并：当我们执行某些复杂语句时，sql可能会在多个库、多个表中执行，sql分别对应执行后会对结果集进行归并操作，得到最终的结果。

主要功能点

• 数据分片。包括：读写分离，分库分表，分片策略定制化，无中心化分布式主键
• 分布式事务。提供：标准化事务接口，XA强一致事务，柔性事务

主要核心概念

• 逻辑表（LogicTable）：水平拆分的数据库（表）的相同逻辑和数据结构表的总称。例：订单数据根据主键尾数拆分为10张表，分别是order0到order9，他们的逻辑表名为order。
• 真实表（ActualTable）：在分片的数据库中真实存在的物理表。即上个示例中的order0到order9。
• 数据节点（DataNode）：数据分片的最小单元。由数据源名称和数据表组成，例：ds0.order0。
• 绑定表（BindingTable）：指分片规则一致的主表和子表。例如：order表和order_item表，均按照order_id分片，则此两张表互为绑定表关系。绑定表之间的多表关联查询不会出现笛卡尔积关联，关联查询效率将大大提升。举例说明，如果SQL为：

SELECT i.* FROM t_order o JOIN t_order_item i ON o.order_id=i.order_id WHERE o.order_id in (10, 11);

在不配置绑定表关系时，假设分片键order_id将数值10路由至第0片，将数值11路由至第1片，那么路由后的SQL应该为4条，它们呈现为笛卡尔积：

SELECT i.* FROM t_order_0 o JOIN t_order_item_0 i ON o.order_id=i.order_id WHERE o.order_id in (10, 11);
SELECT i.* FROM t_order_0 o JOIN t_order_item_1 i ON o.order_id=i.order_id WHERE o.order_id in (10, 11);
SELECT i.* FROM t_order_1 o JOIN t_order_item_0 i ON o.order_id=i.order_id WHERE o.order_id in (10, 11);
SELECT i.* FROM t_order_1 o JOIN t_order_item_1 i ON o.order_id=i.order_id WHERE o.order_id in (10, 11);

在配置绑定表关系后，路由的SQL应该为2条：

SELECT i.* FROM t_order_0 o JOIN t_order_item_0 i ON o.order_id=i.order_id WHERE o.order_id in (10, 11);
SELECT i.* FROM t_order_1 o JOIN t_order_item_1 i ON o.order_id=i.order_id WHERE o.order_id in (10, 11);

其中t_order在FROM的最左侧，ShardingSphere将会以它作为整个绑定表的主表。 所有路由计算将会只使用主表的策略，那么t_order_item表的分片计算将会使用t_order的条件。故绑定表之间的分区键要完全相同。

• 分片键（ShardingColumn）：用于分片的数据库字段，是将数据库（表）水平拆分的关键字段。例：将订单表中的订单主键的尾数取模分片，则订单主键为分片字段。 SQL 中如果无分片字段，将执行全路由，性能较差。 除了对单分片字段的支持，Apache ShardingSphere 也支持根据多个字段进行分片
• 分片算法（ShardingAlgorithm）：目前提供4种分片算法。由于分片算法和业务实现紧密相关，因此并未提供内置分片算法，而是通过分片策略将各种场景提炼出来，提供更高层级的抽象，并提供接口让应用开发者自行实现分片算法。

1、精确分片算法
对应PreciseShardingAlgorithm，必选，用于处理使用单一键作为分片键的=与IN进行分片的场景。需要配合StandardShardingStrategy使用。
2、范围分片算法
对应RangeShardingAlgorithm，可选，用于处理使用单一键作为分片键的BETWEEN AND进行分片的场景。如果不配置RangeShardingAlgorithm，SQL中的BETWEEN AND将按照全库路由处理。需要配合StandardShardingStrategy使用。
3、复合分片算法
对应ComplexKeysShardingAlgorithm，用于处理使用多键作为分片键进行分片的场景，包含多个分片键的逻辑较复杂，需要应用开发者自行处理其中的复杂度。需要配合ComplexShardingStrategy使用。
4、Hint分片算法
对应HintShardingAlgorithm，用于处理使用Hint行分片的场景。需要配合HintShardingStrategy使用。

• 分片策略（ShardingStrategy）：包含分片键和分片算法，由于分片算法的独立性，将其独立抽离。真正可用于分片操作的是分片键 + 分片算法，也就是分片策略。目前提供5种分片策略。

1、标准分片策略
对应StandardShardingStrategy。提供对SQL语句中的=, IN和BETWEEN AND的分片操作支持。StandardShardingStrategy只支持单分片键，提供PreciseShardingAlgorithm和RangeShardingAlgorithm两个分片算法。PreciseShardingAlgorithm是必选的，用于处理=和IN的分片。RangeShardingAlgorithm是可选的，用于处理BETWEEN AND分片，如果不配置RangeShardingAlgorithm，SQL中的BETWEEN AND将按照全库路由处理。
2、复合分片策略
对应ComplexShardingStrategy。复合分片策略。提供对SQL语句中的=, IN和BETWEEN AND的分片操作支持。ComplexShardingStrategy支持多分片键，由于多分片键之间的关系复杂，因此并未进行过多的封装，而是直接将分片键值组合以及分片操作符透传至分片算法，完全由应用开发者实现，提供最大的灵活度。
3、行表达式分片策略
对应InlineShardingStrategy。使用Groovy的表达式，提供对SQL语句中的=和IN的分片操作支持，只支持单分片键。对于简单的分片算法，可以通过简单的配置使用，从而避免繁琐的Java代码开发，如: t_user_$->{u_id % 8} 表示t_user表根据u_id模8，而分成8张表，表名称为t_user_0到t_user_7。
4、Hint分片策略
对应HintShardingStrategy。通过Hint而非SQL解析的方式分片的策略。
5、不分片策略
对应NoneShardingStrategy。不分片的策略。

实战

源码请参考个人github：https://github.com/huhua1990/shardingsphere.git

集成ShardingSphere-JDBC

• 配置pom

<properties>
        <java.version>1.8</java.version>
        <druid.version>1.2.3</druid.version>
        <mysql.version>8.0.22</mysql.version>
        <hutool.version>5.5.2</hutool.version>
        <lombok.version>1.18.16</lombok.version>
        <slf4j.version>1.7.30</slf4j.version>

        <mybatis.version>3.5.6</mybatis.version>
        <mybatis-spring.version>2.1.3</mybatis-spring.version>
        <mybatis-plus.version>3.4.1</mybatis-plus.version>
        <pagehelper.vserion>1.2.13</pagehelper.vserion>
        <sharding-jdbc.version>4.1.1</sharding-jdbc.version>
    </properties>

    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>

        <!--  mysql -->
        <dependency>
            <groupId>mysql</groupId>
            <artifactId>mysql-connector-java</artifactId>
            <version>${mysql.version}</version>
        </dependency>

        <!-- 使用ali的druid数据源 or  默认为springboot自带hikari-->
        <!-- 不能使用druid-spring-boot-starter，会导致：Property 'sqlSessionFactory' or 'sqlSessionTemplate' are required -->
        <!--<dependency>
            <groupId>com.alibaba</groupId>
            <artifactId>druid-spring-boot-starter</artifactId>
            <version>${druid.version}</version>
        </dependency>-->
        <dependency>
            <groupId>com.alibaba</groupId>
            <artifactId>druid</artifactId>
            <version>${druid.version}</version>
        </dependency>


        <!-- 省略get/set -->
        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
            <scope>provided</scope>
        </dependency>

        <!--日志-->
        <dependency>
            <groupId>org.slf4j</groupId>
            <artifactId>slf4j-api</artifactId>
            <version>${slf4j.version}</version>
            <scope>compile</scope>
        </dependency>

        <!--  工具 -->
        <dependency>
            <groupId>cn.hutool</groupId>
            <artifactId>hutool-all</artifactId>
            <version>${hutool.version}</version>
        </dependency>


        <!-- mybatis 与mybatis-plus 可只选择一个 or 使用spring boot jpa -->
        <dependency>
            <groupId>org.mybatis.spring.boot</groupId>
            <artifactId>mybatis-spring-boot-starter</artifactId>
            <version>${mybatis-spring.version}</version>
        </dependency>

        <!--<dependency>
            <groupId>com.baomidou</groupId>
            <artifactId>mybatis-plus-boot-starter</artifactId>
            <version>${mybatis-plus.version}</version>
        </dependency>-->

        <!--分页 也可直接配置使用mybatis-plus中插件-->
        <dependency>
            <groupId>com.github.pagehelper</groupId>
            <artifactId>pagehelper-spring-boot-starter</artifactId>
            <version>${pagehelper.vserion}</version>
        </dependency>


        <!-- 分表分库 ShardingShpere -->
        <dependency>
            <groupId>org.apache.shardingsphere</groupId>
            <artifactId>sharding-jdbc-spring-boot-starter</artifactId>
            <version>${sharding-jdbc.version}</version>
        </dependency>

        <!--<dependency>
            <groupId>org.apache.shardingsphere</groupId>
            <artifactId>sharding-jdbc-core</artifactId>
            <version>${sharding-jdbc.version}</version>
        </dependency>-->


        <!-- end  -->
        <!--<dependency>
            <groupId>log4j</groupId>
            <artifactId>log4j</artifactId>
            <version>1.2.16</version>
        </dependency>
        <dependency>
            <groupId>org.slf4j</groupId>
            <artifactId>slf4j-log4j12</artifactId>
            <version>1.7.5</version>
        </dependency>-->

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>

        <dependency>
            <groupId>com.squareup.okhttp3</groupId>
            <artifactId>okhttp</artifactId>
        </dependency>

    </dependencies>

• 启动

//排除默认数据源自动装配
@SpringBootApplication(exclude = {DataSourceAutoConfiguration.class})
public class ShardingsphereApplication {

    public static void main(String[] args) {
        System.out.println("格式" + System.getProperty("file.encoding"));
        SpringApplication.run(ShardingsphereApplication.class, args);
    }

}

自定义分片策略

• hash 取余（0-9）。优点：均匀；缺点：不好扩展
• 时间或数据（0-1000，1000-2000...）优点：好扩展 ；缺点：有数据热点问题
• 自定义路由表ROUTE 优点：灵活，可定制为一个表的策略 缺点：多一次查询
• 在多表关联查询时可以配置绑定表关系：spring.shardingsphere.sharding.binding-tables[0] = t_order,t_order_item，来减少笛卡尔积

/**
 * @Title: OrderDataBasesPreciseShardingAlgorithm
 * @Description: 分表算法：精确分片算法，适应于=和IN为例
 * @author: huhua
 * @date: 2021/3/13 18:04
 */

public class OrderDataBasesPreciseShardingAlgorithm implements PreciseShardingAlgorithm<String> {

    /**
     *
     * @param collection  库名集合
     * @param preciseShardingValue 分片列
     * @return
     */
    @Override
    public String doSharding(Collection<String> collection, PreciseShardingValue<String> preciseShardingValue) {
        // 分片字段值
        String value = preciseShardingValue.getValue();
        // 自定义算法:
        // 取末位%2求余: 如果是0则order0,如果是1则order1。
        value = value.substring(value.length()-1,value.length());
        int result = Integer.valueOf(value) % 2;
        for (String s : collection) {
            if(s.endsWith(result+"")){
                return s;
            }
        }
        throw new UnsupportedOperationException();
    }

}

分库不分表

#配置分库不分表
spring:
  shardingsphere:
    props:
      sql.show: true # 开启SQL显示，默认值: false
      executor.size: 2 #工作线程数量，默认值: CPU核数
    #配置数据源
    datasource:
      names: ds0,ds1
      ds0:
        type: com.alibaba.druid.pool.DruidDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        url: jdbc:mysql://10.45.50.241:3308/ds0
        username: root
        password: root
      ds1:
        type: com.alibaba.druid.pool.DruidDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        url: jdbc:mysql://10.45.50.241:3308/ds1
        username: root
        password: root

    sharding:
      tables:
        order:
          actual-data-nodes: ds$->{0..1}.order
          databse-strategy:
            #配置order表分库策略（inline-基于行表达式的分片算法）
            inline:
              sharding-column: order_id
              algorithm-expression: ds$->{order_id % 2}
            #配置order表分库策略（standard-基于的标准分片算法）
#            standard:
#              sharding-column: order_id
#              precise-algorithm-class-name: com.cp3.shardingsphere.utils.OrderDataBasesPreciseShardingAlgorithm

分表不分库

#配置分表不分库
spring:
  shardingsphere:
    props:
      sql.show: true # 开启SQL显示，默认值: false
      executor.size: 2 #工作线程数量，默认值: CPU核数
    #配置数据源
    datasource:
      names: ds0
      ds0:
        type: com.alibaba.druid.pool.DruidDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        url: jdbc:mysql://10.45.50.241:3308/ds0
        username: root
        password: root

    sharding:
      tables:
        order:
          actual-data-nodes: ds0.order$->{0..1}
          #指定主键生成策略为 SNOWFLAKE
#          key-generator:
#            column: order_id
#            type: SNOWFLAKE
#            props:
#              worker:
#                id: 123
          table-strategy:
            ##配置order表分库策略（inline-基于行表达式的分片算法）
#            inline:
#              sharding-column: order_id
#              algorithm-expression: order$->{order_id % 2}
            # #配置order表分库策略（standard-基于的标准分片算法）
            standard:
              sharding-column: order_id
              precise-algorithm-class-name: com.cp3.shardingsphere.utils.OrderTablesPreciseShardingAlgorithm

分表分库

#配置分库分表
spring:
  shardingsphere:
    props:
      sql.show: true # 开启SQL显示，默认值: false
      executor.size: 2 #工作线程数量，默认值: CPU核数
    #配置数据源
    datasource:
      names: ds0,ds1
      ds0:
        type: com.alibaba.druid.pool.DruidDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        url: jdbc:mysql://10.45.50.241:3308/ds0
        username: root
        password: root
      ds1:
        type: com.alibaba.druid.pool.DruidDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        url: jdbc:mysql://10.45.50.241:3308/ds1
        username: root
        password: root

    sharding:
      tables:
        order:
          actual-data-nodes: ds$->{0..1}.order$->{0..1}
          databse-strategy:
            #配置order表分库策略（inline-基于行表达式的分片算法）
#            inline:
#              sharding-column: order_id
#              algorithm-expression: ds$->{order_id % 2}
            #配置order表分库策略（standard-基于的标准分片算法）
            standard:
              sharding-column: order_id
              precise-algorithm-class-name: com.cp3.shardingsphere.utils.OrderDataBasesPreciseShardingAlgorithm
          table-strategy:
#            #配置order表分库策略（inline-基于行表达式的分片算法）
#            inline:
#              sharding-column: order_no
#              algorithm-expression: order$->{order_no % 2}
            #配置order表分库策略（standard-基于的标准分片算法）
            standard:
              sharding-column: order_no
              precise-algorithm-class-name: com.cp3.shardingsphere.utils.OrderTablesPreciseShardingAlgorithm

主从及读写分离

主库m0，从库为s0，s1。库与库之间通过修改mysql.cnf文件配置主从关系。

#配置分库分表
spring:
  shardingsphere:
    props:
      sql.show: true # 开启SQL显示，默认值: false
      executor.size: 2 #工作线程数量，默认值: CPU核数
    #多从库配置负载均衡
    masterslave:
      load-balance-algorithm-type: ROUND_ROBIN
    #配置数据源
    datasource:
      #定义主从，通过修改mysql.cnf文件配置主从m0-s1关系
      names: m0,s0,s1
      m0:
        type: com.alibaba.druid.pool.DruidDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        url: jdbc:mysql://10.45.50.241:3309/m0
        username: root
        password: root
      s0:
        type: com.alibaba.druid.pool.DruidDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        url: jdbc:mysql://10.45.50.241:3310/s0
        username: root
        password: root
      s1:
        type: com.alibaba.druid.pool.DruidDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        url: jdbc:mysql://10.45.50.241:3311/s1
        username: root
        password: root

    sharding:
      tables:
        order:
          #分表策略 如需多个主库时，可增加主表的分库逻辑
          actual-data-nodes: m0.order
      master-slave-rules:
        m0:
          master-data-source-name: m0
          slave-data-source-name: s0,s1

与Mycat对比

	Sharding-JDBC	Mycat
性能	高	中
限制	SQL支持有限制，详情可见官方文档	SQL支持有限制，详情可见官方文档
工作层面	重写JDBC层逻辑，实现了JDBC协议	Proxy中间件层，可当做一个mysql数据库使用，
集成方式	工程中导入sharding-jdbc-spring-boot-starter的jar包，然后在配置文件中配置相应的数据源和自定义分片策略即可	需要单独部署Mycat服务，然后配置相关的数据源和分片策略
开发运维方式	Sharding-JDBC的运维成本低，与业务业务绑定，需要在业务逻辑层处理	Mycat运维成本高，得配置Mycat的一系列参数以及高可用负载均衡的配置，需要一定的运维实力
推荐使用	需要使用的分片策略和算法不是非常复杂，JAVA储备足	分片规则比较复杂，且具有一定的运维储备

总结

ShardingSphere可以学习和注意的知识点很多，这边就是举几个简单的例子。象SQL支持，事务支持，分布式治理、弹性伸缩等都是可以学习使用的。



参考：https://shardingsphere.apache.org/document/current/cn/overview/
