STM8105X4 AD采样

最新推荐文章于 2024-11-05 15:40:15 发布
原创 最新推荐文章于 2024-11-05 15:40:15 发布 · 755 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#STM8 AD转换

本文介绍了使用ADC_ETR进行RFID卡检测的过程。ADC_ETR作为一种数字输入通道，需要外部触发信号才能启动转换，不适用于常规AD采集场景。文章详细解释了其配置方法及应用场景。

接手了同事之前的一个程序，通过采集AD的值来检测RFID卡，一开始没有注意到AD口为ADC_ETR,

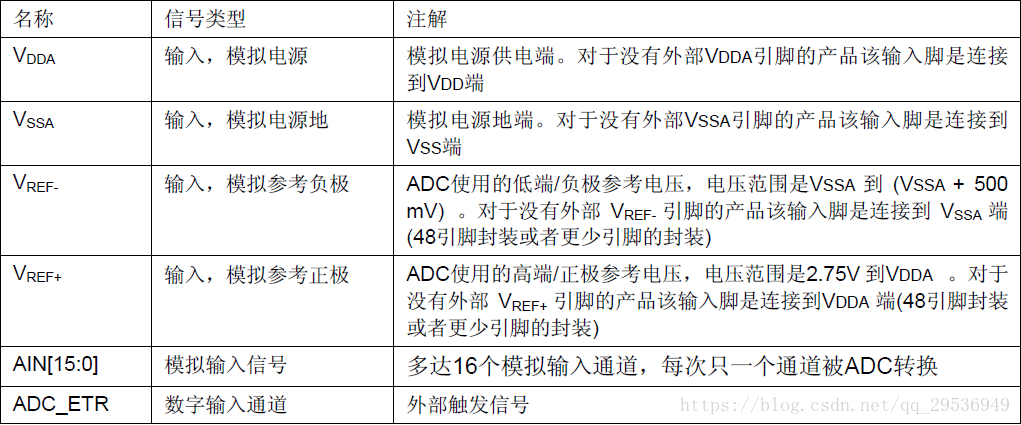

ADC_ETR不同于普通的模拟输入通道，是一个数字输入通道，需要通过外部触发信号来开启转换，

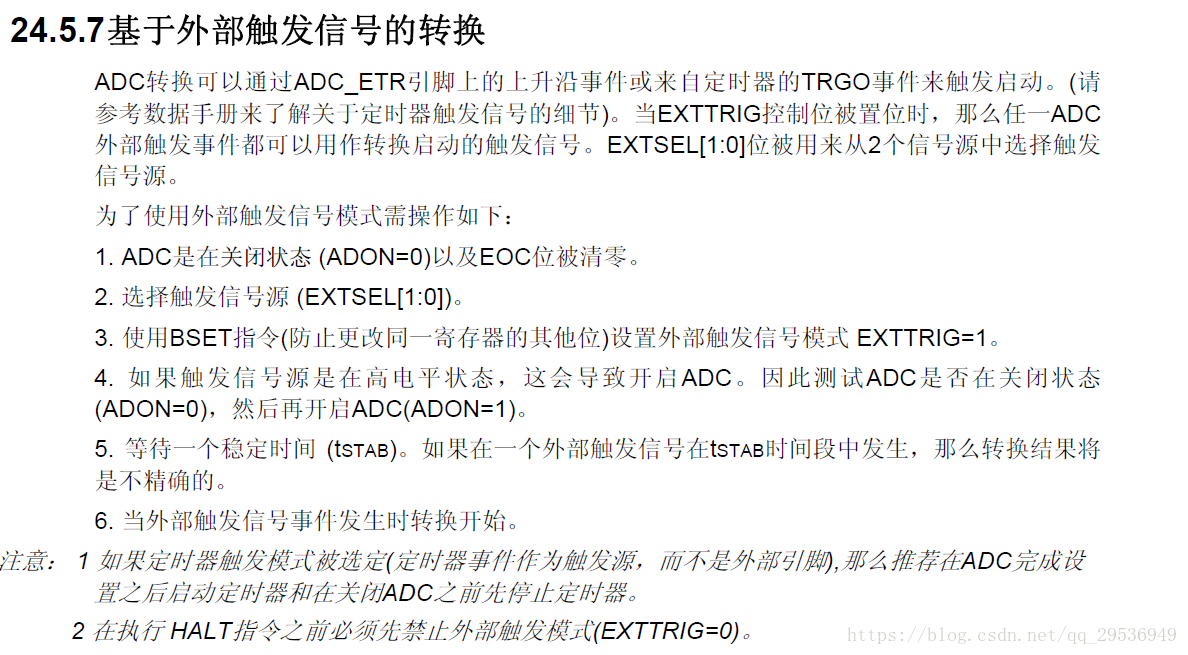

下面是规格书中具体的操作


配置起来相对比较麻烦，而且启动转换需要用到定时器或者外部触发事件来作为触发信号，适用于特殊的用途，不适用于一般的AD采集。
