flexsim案例分析

问题描述

1.电子组件在生产之后需要测试

2.有两种类型的组件随机到达暂存区，比例是40和60%%

3.组件到达的时间间隔按照指数分布exponential（0,30,1）

4.由两个处理器测试组件1，三个处理器测试组件2；组件将被随机送到第一个可用的处理器

5.测试时间为120-150秒，服从随机分布。

解答：

一.建立基本模型，如下图所示

二.设置参数

1.发生器参数设置

1）到达时间间隔为：exponential(0, 30, 1)                                     2）发送至端口：随机端口，设置如下



3）两种组件类型，40%和60%比例设置

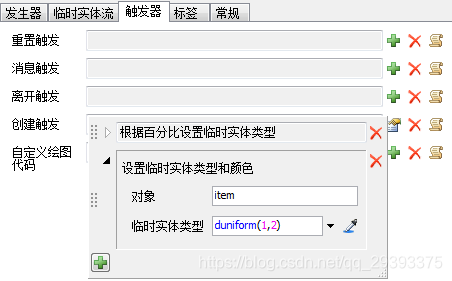

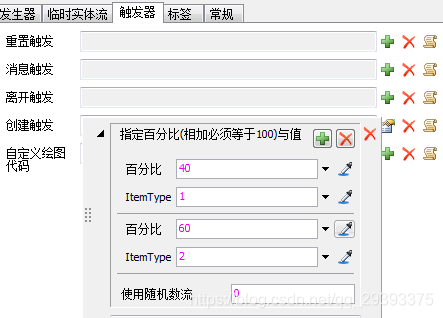

a.操作：使用触发器---创建触发---“设置临时实体类型和颜色 ”         b.操作：使用触发器----创建触发----“根据百分比设置临时实体类                                                                                                                      型”（本文设置类型1为40%，类型2为60%）



2.暂存区参数设置

设置暂存区的输出端口顺序为：测试1、测试2、测试3、测试4、测试5

目的：实现两个处理器测试组件1，三个处理器测试组件2

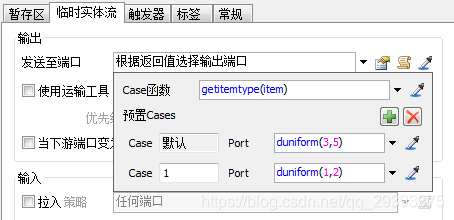

操作：临时实体流---发送至端口：“根据返回值选择输出端口”---设置case1的port为duniform（1,2）；设置case2，即默认项的port为duniform（3,5）

说明：case1表示组件1，本文的处理器设备为测试1和测试2，即绿色的处理器，其余为case2的处理器，所以case1的port端口设置为duniform（1,2），case2的port端口设置为（3,5）。

port项可以为一个常数，也可以为一个函数。

3.处理器参数设置

以测试1为例说明，其余相同设置

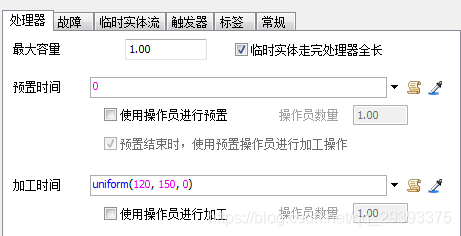

操作：处理器---加工时间----选择“统计分布”---选择uniform函数，填写参数120和150，即可

4.效果验证

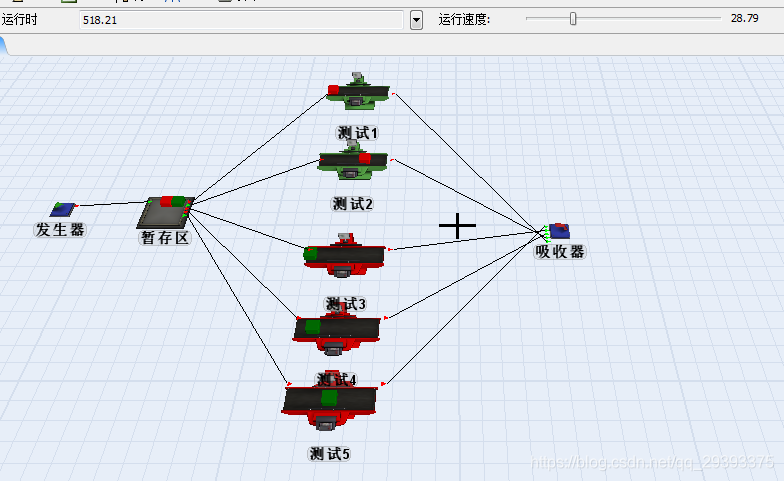

图中截取的是运行了518.21s的画面，其中红色表示组件1，绿色表示组件2.完全符合题目要求
