GDB调试总结

一 GDB简介

GDB是GNU开源组织发布的一个强大的UNIX下的程序调试工具，GDB主要可帮助工程师完成下面4个方面的功能：

• 启动程序，可以按照工程师自定义的要求随心所欲的运行程序。
• 让被调试的程序在工程师指定的断点处停住，断点可以是条件表达式。
• 当程序奔溃时，可以检查此时程序中所发生的事，并追索上文。
• 动态地改变程序的执行环境。

作为一个嵌入式开发工程师没有VS这等可视化的强大IDE，而GDB其功能更加强大。掌握GDB调试对我们嵌入式软件开发工程师而言，能有效提升我们定位问题和解决问题的能力。



二：GDB调试实例

首先以如下代码文件hellogdb.c开始介绍

#include <stdio.h>

int g_var = 0;

static int _add(int a, int b) {
    printf("_add callad, a:%d, b:%d\n", a, b);
    return a+b;
}

int main(void) {
    int n = 1;

    printf("one n=%d, g_var=%d\n", n, g_var);
    ++n;
    n--;

    g_var += 20;
    g_var -= 10;
    n = _add(1, g_var);
    printf("two n=%d, g_var=%d\n", n, g_var);

    return 0;
}

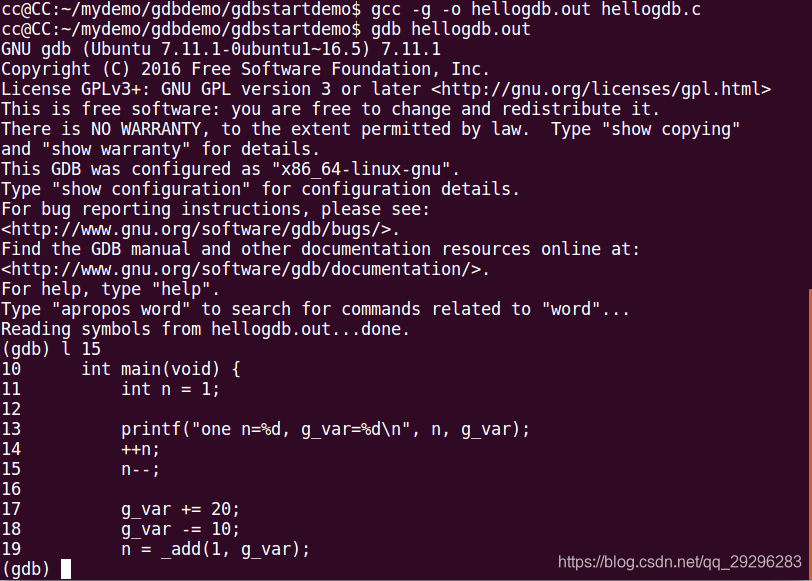

图片中的第一个指令为使用gcc对hellogdb.c文件进行编译。-g 表示添需要使用gdb调试。

第二个指令gdb hellogdb.out表示开始调试。

第三行开始的信息为GDB信息的打印。

List指令

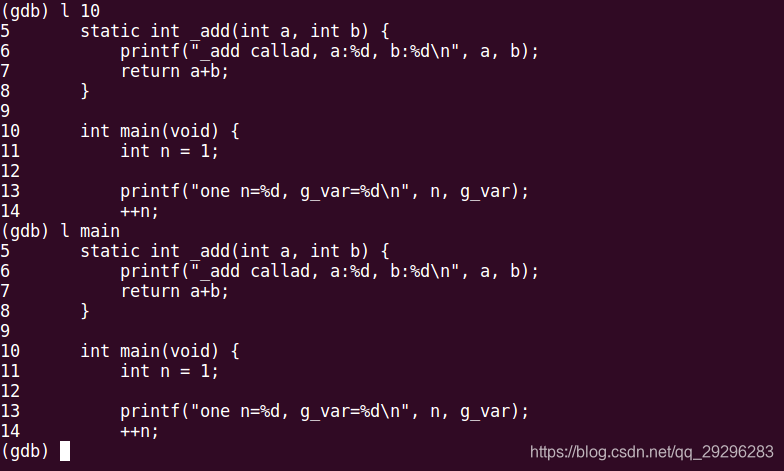

在gdb中运行list命令（缩写l）可以列出代码，list的具体形式包括：

list <linenum>   显示linenum行附近的代码

list <function>  显示function函数附近的代码

通常共显示10行内容。

run指令

在gdb中，运行程序使用run命令。在程序运行前，我们可以设置如下4方面的工作环境：

程序运行参数

　　set args 可指定运行时参数，如：set args 10 20 30 40 50；

　　show args 命令可以查看设置好的运行参数。

运行环境

　　path <dir> 可设定程序的运行路径；

　　how paths可查看程序的运行路径；

　　set environment varname [=value]用于设置环境变量，如set env USER=baohua；

　　show environment [varname]则用于查看环境变量。

工作目录

　　cd <dir> 相当于shell的cd命令；

　　pwd 显示当前所在的目录。

程序的输入输出

　　info terminal 用于显示程序用到的终端的模式；

　　gdb中也可以使用重定向控制程序输出，如run > outfile；

　　tty命令可以指定输入输出的终端设备，如：tty /dev/ttyS1。

break命令

在gdb中用break命令来设置断点，设置断点的方法包括：

break <function>

　　在进入指定函数时停住，C++中可以使用class::function或function(type, type)格式来指定函数名。

break <linenum>

　　在指定行号停住。

break +offset / break -offset

　　在当前行号的前面或后面的offset行停住，offiset为自然数。

break filename:linenum

　　在源文件filename的linenum行处停住。

break filename:function

　　在源文件filename的function函数的入口处停住。

break *address

　　在程序运行的内存地址处停住。

break

　　break命令没有参数时，表示在下一条指令处停住。

break ... if <condition>

　　“...”可以是上述的break <linenum>、break +offset / break –offset中的参数，condition表示条件，在条件成立时停住。比如在循环体中，可以设置break if i=100，表示当i为100时停住程序。

info

　　查看断点时，可使用info命令，如info breakpoints [n]、info break [n]（n表示断点号）。

清除断点

       有如下两种方式可用于清除断点：

1）delete

       delete [breakpoints num] [range...]

       可删除单个断点，也可删除一个断点的集合，这个集合用连续的断点号来描述。如 delete 3、delete 1-5

2) clear

        Clear breakpoint at specified location    删除所选定的环境中所有的断点

        包含函数、文件中对应函数、指定行号的断点。

        删除断点是基于行的，不是把所有的断点都删除。



单步命令

在调试过程中，next命令用于单步执行，类似VC++中的step over。next的单步不会进入函数的内部，与next对应的step（缩写s）命令则在单步执行一个函数时，会进入其内部，类似VC++中的step into。

单步执行的更复杂用法包括：

step <count>

　　单步跟踪，如果有函数调用，则进入该函数（进入函数的前提是，此函数被编译有debug信息）。step后面不加count表示一条条地执行，加表示执行后面的count条指令，然后再停住。

next <count>

　　单步跟踪，如果有函数调用，它不会进入该函数。同样地，next后面不加count表示一条条地执行，加表示执行后面的count条指令，然后再停住。

set step-mode

　　set step-mode on用于打开step-mode模式，这样，在进行单步跟踪时，程序不会因为没有debug信息而不停住，这个参数的设置可便于查看机器码。set step-mod off用于关闭step-mode模式。

finish

　　运行程序，直到当前函数完成返回，并打印函数返回时的堆栈地址和返回值及参数值等信息。

until （缩写u）

　　一直在循环体内执行单步，退不出来是一件令人烦恼的事情，until命令可以运行程序直到退出循环体。

stepi（缩写si）和nexti（缩写ni）

　　stepi和nexti用于单步跟踪一条机器指令，一条程序代码有可能由数条机器指令完成，stepi和nexti可以单步执行机器指令。 另外，运行“display/i $pc”命令后，单步跟踪会在打出程序代码的同时打出机器指令，即汇编代码。

continue命令

当程序被停住后，可以使用continue命令（缩写c，fg命令同continue命令）恢复程序的运行直到程序结束，或到达下一个断点，命令格式为：

continue [ignore-count]
c [ignore-count]
fg [ignore-count]

ignore-count表示忽略其后多少次断点。

print命令

在调试程序时，当程序被停住时，可以使用print命令（缩写为p），或是同义命令inspect来查看当前程序的运行数据。print命令的格式是：

 print <expr>
 print /<f> <expr>

<expr>是表达式，是被调试的程序中的表达式，

<f>是输出的格式，比如，如果要把表达式按16进制的格式输出，那么就是/x。在表达式中，有几种GDB所支持的操作符，它们可以用在任何一种语言中，“@”是一个和数组有关的操作符，“::”指定一个在文件或是函数中的变量，“{<type>} <addr>”表示一个指向内存地址<addr>的类型为type的一个对象。

当需要查看一段连续内存空间的值的时间，可以使用GDB的“@”操作符，“@”的左边是第一个内存地址，“@”的右边则是想查看内存的长度。例如如下动态申请的内存：

int *array = (int *) malloc (len * sizeof (int));

在GDB调试过程中这样显示出这个动态数组的值：

p *array@len

print的输出格式包括：

• x 按十六进制格式显示变量。
• d 按十进制格式显示变量。
• u 按十六进制格式显示无符号整型。
• o 按八进制格式显示变量。
• t 按二进制格式显示变量。
• a 按十六进制格式显示变量。
• c 按字符格式显示变量。
• f 按浮点数格式显示变量。

我们可用display命令设置一些自动显示的变量，当程序停住时，或是单步跟踪时，这些变量会自动显示。 如果要修改变量，如x的值，可使用如下命令：

print x=4

当用GDB的print查看程序运行时的数据时，每一个print都会被GDB记录下来。GDB会以$1，$2，$3 …这样的方式为每一个print命令编号。我们可以使用这个编号访问以前的表达式，如$1。

watch命令

watch一般来观察某个表达式（变量也是一种表达式）的值是否有变化了，如果有变化，马上停住程序。

我们有下面的几种方法来设置观察点：

　　watch <expr>：为表达式（变量）expr设置一个观察点。一旦表达式值有变化时，马上停住程序。

　　rwatch <expr>：当表达式（变量）expr被读时，停住程序。

　　awatch <expr>：当表达式（变量）的值被读或被写时，停住程序。

　　info watchpoints：列出当前所设置了的所有观察点。

examine命令

我们可以使用examine命令（缩写为x）来查看内存地址中的值。examine命令的语法如下所示：

x/<n/f/u> <addr>

<addr>表示一个内存地址。“x/”后的n、f、u都是可选的参数，n 是一个正整数，表示显示内存的长度，也就是说从当前地址向后显示几个地址的内容；f 表示显示的格式，如果地址所指的是字符串，那么格式可以是s，如果地址是指令地址，那么格式可以是i；u 表示从当前地址往后请求的字节数，如果不指定的话，GDB默认是4字节。u参数可以被一些字符代替：b表示单字节，h表示双字节，w表示四字节，g表示八 字节。当我们指定了字节长度后，GDB会从指定的内存地址开始，读写指定字节，并把其当作一个值取出来。n、f、u这3个参数可以一起使用，例如命令“x/3uh 0x54320”表示从内存地址0x54320开始以双字节为1个单位（h）、16进制方式（u）显示3个单位（3）的内存。 ==

譬如下面的例子：

main()
{
        char *c = "hello world";
        printf("%s\n", c);
}

我们在

char *c = "hello world";

下一行设置断点后：

(gdb) l
1    main()
2    {
3        char *c = "hello world";
4        printf("%s\n", c);
5    }
(gdb) b 4
Breakpoint 1 at 0x100000f17: file main.c, line 4.
(gdb) r
Starting program: /Users/songbarry/main
Reading symbols for shared libraries +. done

Breakpoint 1, main () at main.c:4
4        printf("%s\n", c);

可以通过多种方式看C指向的字符串：

方法1：

(gdb) p c
$1 = 0x100000f2e "hello world"

方法2：

(gdb) x/s 0x100000f2e
0x100000f2e:     "hello world"

方法3：

(gdb) p (char *)0x100000f2e
$3 = 0x100000f2e "hello world"

将第一个字符改为大写：

(gdb) p *(char *)0x100000f2e='H'
$4 = 72 'H'

再看看C：

(gdb) p c
$5 = 0x100000f2e "Hello world"

set命令

修改寄存器：

(gdb) set $v0 = 0x004000000
(gdb) set $epc = 0xbfc00000

修改内存：

(gdb) set {unsigned int}0x8048a51=0x0

譬如对于examine节的例子：

(gdb) set {unsigned int}0x100000f2e=0x0
(gdb) x/10cb 0x100000f2e
0x100000f2e:    0 '\0'    0 '\0'    0 '\0'    0 '\0'    111 'o'    32 ' '    119 'w'    111 'o'
0x100000f36:    114 'r'    108 'l'
(gdb) p c
$10 = 0x100000f2e ""

jump命令

一般来说，被调试程序会按照程序代码的运行顺序依次执行，但是GDB也提供了乱序执行的功能，也就是说，GDB可以修改程序的执行顺序，从而让程序随意跳跃。这个功能可以由GDB的jump命令：jump <linespec> 来指定下一条语句的运行点。<linespec>可以是文件的行号，可以是file:line格式，也可以是+num这种偏移量格式，表示下一条运行语句从哪里开始。jump <address> 这里的<address>是代码行的内存地址。 注意，jump命令不会改变当前的程序栈中的内容，所以，如果使用jump从一个函数跳转到另一个函数，当跳转到的函数运行完返回，进行出栈操作时必然会发生错误，这可能导致意想不到的结果，所以最好只用jump在同一个函数中进行跳转。

signal命令

使用singal命令，可以产生一个信号量给被调试的程序，如中断信号“Ctrl+C”。这非常方便于程序的调试，可以在程序运行的任意位置设置断点，并在该断点用GDB产生一个信号量，这种精确地在某处产生信号的方法非常有利于程序的调试。 signal命令的语法是：signal <signal>，UNIX的系统信号量通常从1到15，所以<signal>取值也在这个范围。

return命令

如果在函数中设置了调试断点，在断点后还有语句没有执行完，这时候我们可以使用return命令强制函数忽略还没有执行的语句并返回。

return
return <expression>

上述return命令用于取消当前函数的执行，并立即返回，如果指定了<expression>，那么该表达式的值会被作为函数的返回值。

call命令

call命令用于强制调用某函数： call <expr> 表达式中可以一是函数，以此达到强制调用函数的目的，它会显示函数的返回值（如果函数返回值不是void）。 其实，前面介绍的print命令也可以完成强制调用函数的功能。

info命令

info命令可以在调试时用来查看寄存器、断点、观察点和信号等信息。

要查看寄存器的值，可以使用如下命令：

　　info registers （查看除了浮点寄存器以外的寄存器）

　　info all-registers （查看所有寄存器，包括浮点寄存器）

　　info registers <regname ...> （查看所指定的寄存器）

　　info break 查看断点信息

　　info watchpoints 列出当前所设置的所有观察点，

　　info signals info handle 查看有哪些信号正在被GDB检测，

　　info line命令来查看源代码在内存中的地址。

　　info threads可以看多线程。

　　info line后面可以跟行号、函数名、文件名:行号、文件名:函数名等多种形式，例如下面的命令会打印出所指定的源码在运行时的内存地址：

info line tst.c:func

set scheduler-locking off|on|step

off 不锁定任何线程，也就是所有线程都执行，这是默认值。
on 只有当前被调试程序会执行。
step 在单步的时候，除了next过一个函数的情况以外，只有当前线程会执行。

与多线程调试相关的命令还包括：

thread ID
　　切换当前调试的线程为指定ID的线程。
break thread_test.c:123 thread all
　　在所有线程中相应的行上设置断点
thread apply ID1 ID2 command
　　让一个或者多个线程执行GDB命令command。
thread apply all command
　　让所有被调试线程执行GDB命令command。

disassemble

disassemble命令用于反汇编，它可被用来查看当前执行时的源代码的机器码，其实际上只是把目前内存中的指令dump出来。下面的示例用于查看函数func的汇编代码：

(gdb) disassemble func
Dump of assembler code for function func:
0x8048450 <func>:       push   %ebp
0x8048451 <func+1>:     mov    %esp,%ebp
0x8048453 <func+3>:     sub    $0x18,%esp
0x8048456 <func+6>:     movl   $0x0,0xfffffffc(%ebp)
...
End of assembler dump.
