iic总线

一、 概述

　　1. IIC总线是PHILIPS公司推出的一种串口总线，是具备多主机系统所需的包括总线裁决和高低速器件同步功能的高性能串口总线。

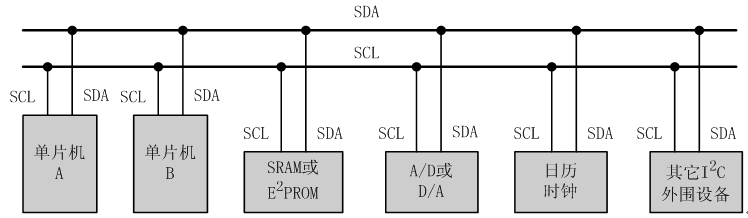

　　2. IIC总线只有两根双向信号线。一根是数据线SDA，一根是时钟线SCL。

　　3. 连接到相同总线的IC数量，受总线最大电容400pF的限制。

　　

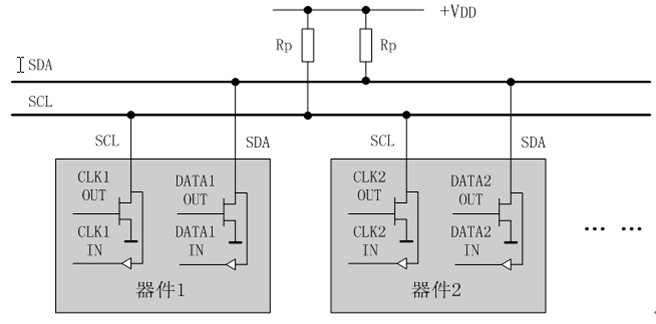

　　4. IIC总线通过上拉电阻接正电源。当总线空闲时，两根线均为高电平。连到总线上的任何一个器件输出的低电平，都将使总线的信号变低，

　　即各器件的SDA和SCL都是线“与”的关系。

　　

　　5. 每个连到总线上的器件都有一个唯一的地址。主机与其他器件的数据传送可以使主机发送数据到其他器件，这时主机就是发送器。在总线上

　　接受数据的器件则为接收器。

　　6. 在多主机系统中，可能同时有几个主机企图启动总线发送数据，为了避免混乱，IIC总线要通过总线仲裁，以决定由哪一台主机控制总线。



二、 IIC总线的数据传送

　　1. 数据位的有效性

　　IIC总线在进行数据传送时，时钟信号为高电平期间，数据线上的数据必须保持稳定；只有在时钟线上的信号是低电平时，数据线上的电平才允许变化。
