Latex图片插入

1. 文档源代码

下面是我编写的文档源代码：

\documentclass{article}
\usepackage{ctex}
\usepackage{graphicx}
\usepackage{caption2}
\usepackage{subfigure}
\usepackage{float}

\title{狼伴归途}
\author{Lxmic}
\date{Sep 8th, 2018}

\begin{document}
    \maketitle
    狼伴归途，最精彩的就是宏大的史前场景再现，让人看了非常的享受，被其所征服。故事的情节还是比较的简单，年轻的孩子在失去父母呵护之后，通过自己的和狼的努力，经历千辛万苦最后回到了父母的怀抱(图 \ref{wolf} 所示)。狼和孩子一起，最终平安到家，并为部落带来了狼这种动物，我想之后就是被驯化成狗。\\

    \renewcommand{\figurename}{图}
    \renewcommand{\captionlabeldelim}{.}

    \begin{figure}[h]
    \centering
    \includegraphics[width=1\textwidth]{wolf}
    \caption{狼伴归途}
    \label{wolf}
    \end{figure}

    \begin{figure}[H]
    \centering
    \subfigure[场景1]{
    \begin{minipage}[b]{0.45\textwidth}
    \centering
    \includegraphics[width=0.8\textwidth]{wolf2} \\
    \includegraphics[width=0.8\textwidth]{wolf3}
\end{minipage}
}
    \subfigure[场景2]{
    \begin{minipage}[b]{0.45\textwidth}
    \centering
    \includegraphics[width=0.8\textwidth]{wolf4}\\
    \includegraphics[width=0.8\textwidth]{wolf5}
    \end{minipage}
}
    \caption{狼伴归途场景}
    \label{wolf2}
    \end{figure}


\end{document}

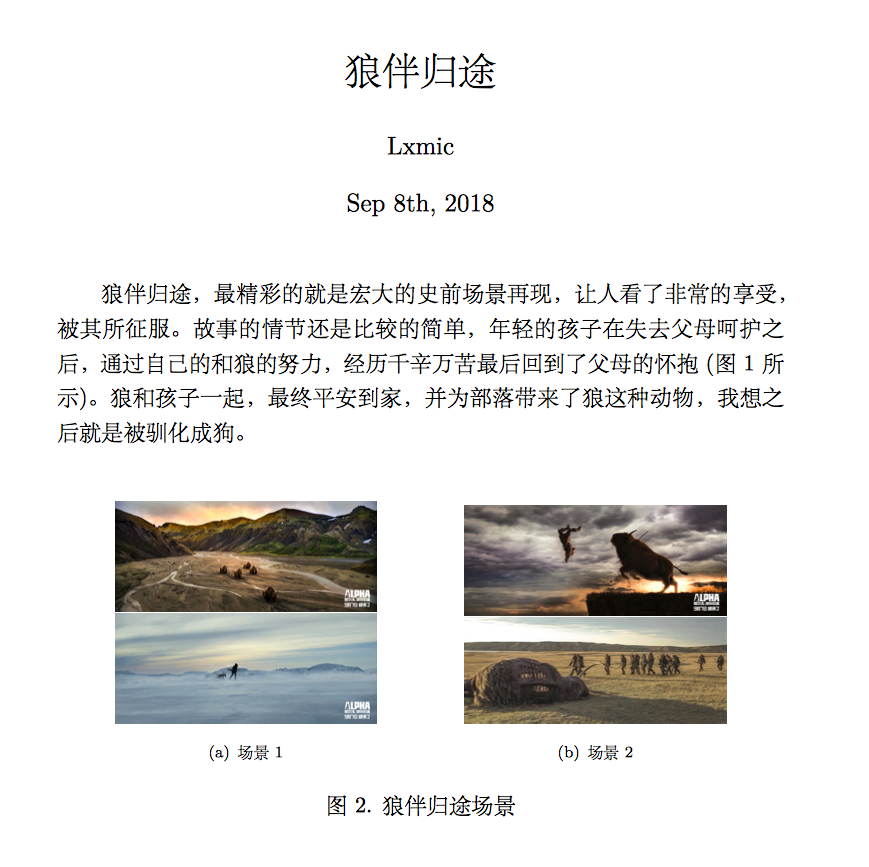

2. 编译后的结果

狼伴归途

3. 代码解释

第一部分是文档的导言部分，文档的全局设置及版面相关的内容都在这里进行设置。和其他编程语言有注释一样，LaTeX也可以在代码中写入注释信息，但是区别在于LaTeX的注释符号是%，其后面的内容在编译的时候被自动忽略。

\documentclass{article}
\usepackage{ctex}
\usepackage{graphicx}
\usepackage{caption2}
\usepackage{subfigure}
\usepackage{float}

3.1 确定基础文档类型及宏包

\documentclass{article}是确定了文档类型为article，一般LaTeX提供三种基本文档，此外两种是report和book。三者分别用来写小篇幅的文章、中篇幅的报告和长篇幅的书籍。

此外使用\usepackage{}语法来使用相应的宏包，本文使用的宏包：

ctex——用来编译中文字体，并且配合Texstudio 中XeLaTeX编译器选择，就可以编译这样的中文文档。
graphicx——用来在文档中插入图片
caption2——修改图注相关
subfigure——用来插入插入并列分布的图片
float——确定图片是否为浮动，而不是在一个固定的地方。

3.2 声明文章的标题、作者和日期

\title{}是用来写文档的题目，\author{是用来指明作者}，\date是确定写作日期

\title{狼伴归途}
\author{Lxmic}
\date{Sep 8th, 2018}

3.3 正文内容

一般需要使用\begin{document}和\end {document}来声明document环境，之间的内容是文章的正文部分，也是直接输出的部分。

这里要说明一下环境和命令的定义：在LaTeX中，命令就是\command这样的形式，可以带参数，也可以不带。这里的title{}就是命令，是单个形式存在。而环境，则是成对出现的，能够定义一个分组（group），这里的\begin{document}和\end {document}就是document环境，成对出现。

3.4 图片插入

3.4.1 单一图片

在导言部分，我们已经使用graphicx宏包来插入需要的图片。
一般在正文中，插入一张图片的最简单的语法：\includegraphics{wolf}，wolf是图片名称，你最好将你的图片和tex文档放在同一个目录下面，这样就可以像我这样直接插入图片。
当然，除此之外，你也可以使用figure环境，来插入图片，并且设置一些图片相关参数。

\begin{figure}[h] %figure环境，h默认参数是可以浮动，不是固定在当前位置。如果要不浮动，你就可以使用大写float宏包的H参数，固定图片在当前位置，禁止浮动。
    \centering %使图片居中显示
    \includegraphics[width=1\textwidth]{wolf} %中括号中的参数是设置图片充满文档的大小，你也可以使用小数来缩小图片的尺寸。
    \caption{狼伴归途} %caption是用来给图片加上图题的
    \label{wolf} %这是添加标签，方便在文章中引用图片。
\end{figure}%figure环境

一般情况下，图题的格式是Figure 1：this is love，中文的是图 1：狼伴归途。如果要想论文中的格式Fig. 1或者图 1这样的形式，那么我们需要重新定义图注相关的命令，来实现。\renewcommand用来改变已有命令的定义，后面直接跟命令和相关内容。
\renewcommand{\figurename}{图/Fig.}——把图名字改成图，但是中文编译可能不需要修改，英文修改成Fig.
\renewcommand{\captionlabeldelim}{ }——这是修改分割符，我们改成空格。文中我使用了“·”来作为分割符。
关于图片的引用问题，\ref{图片label}命令是用来引用图片，只是一个序号，你可以添加相应的文字描述，如文中所示。

3.4.2 多图片插入

很多时候，我们写相关文章，需要的往往插入很多图片，包括两张图片的比较，就需要横向排列。这时候我们就需要用到\subfigure[单个图片的名称]{\includegraphics[图片参数]{你文件夹中图片名称}}来插入多张图片。当然，在图片大小超过文档宽度的时候，图片会自动在另一行中显示，成为上下的格式，但这不是真正的分行显示。

    \begin{figure}[H]
    \centering
    \subfigure[场景1]{
    \includegraphics[width=0.45\textwidth]{wolf2}
}
    \subfigure[场景2]{
    \includegraphics[width=0.45\textwidth]{wolf4}
}
    \caption{狼伴归途场景}
    \label{wolf2}
    \end{figure}

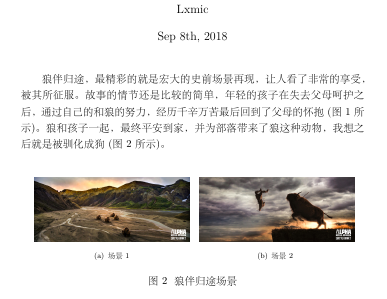

                                                                                           两图片横向排列

如果你想分行显示，那么我们就需要使用minipage环境：\begin{miniage}和\end{minipage}来进行排版设计。在整个subfigure下，我使用minipage环境来进行添加竖排图片。b选项用于带有图片的小叶，\vspace则用来改变上下图片之见的距离，里面的值正数是增加距离，负数则是减少距离。。而且，你还需要在第一幅图片之后添加\来表示换行，这样\vspace才可能进行能起到效果。

    \begin{figure}[H]
    \centering
    \subfigure[场景1]{
 \begin{minipage}[b]{0.45\textwidth}
    \centering
    \includegraphics[width=0.8\textwidth]{wolf2} \\
    \vspace{10pt}
    \includegraphics[width=0.8\textwidth]{wolf3}
\end{minipage}
}
