转换代码：

注意：
这里的temp还不是DA输出电压
DA输出电压公式：volt = temp*5/255(volt为输出电压，temp为DA转换值)

void SetDAC(unsigned char temp)
{
		IIC_Start();
		IIC_SendByte(0x90);
		IIC_WaitAck();
		IIC_SendByte(0x40);
		IIC_WaitAck();
		IIC_SendByte(temp);
		IIC_WaitAck();
		IIC_Stop();
}

实验测试：
当temp = 200
输出电压经过以上公式求得volt = 200*5/255 =3.92V

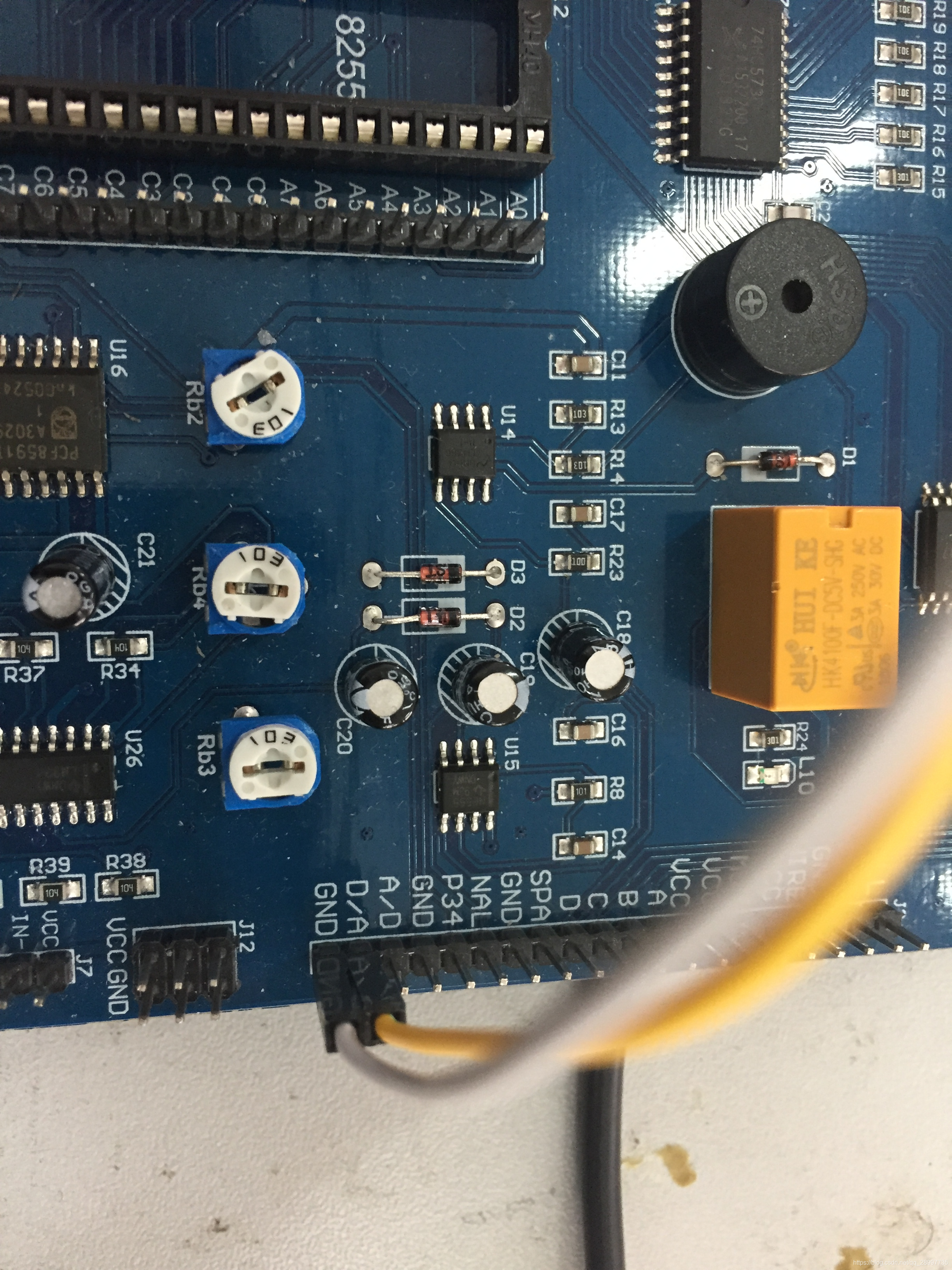

准备一个示波器，接上板子的D/A口和GND
在这里插入图片描述示波器输出3.84V，大概0.1V的误差，还可以接受。
所以，想要输出多少V的电压，就根据公式逆推求temp值就可以了

全部代码：

main.c

******************************************************************************
* 文件名：DA转换
* 描  述：
* 作  者：思索与猫
* 日  期:  19/3/28
* 备  注：
*
******************************************************************************
#include<stc15f2k60s2.h>
#include<iic.h>
typedef unsigned char uchar;
typedef unsigned int uint;

uchar temp= 200;

void CloseFucker();

void main()
{
		CloseFucker();
		while(1)
		{
				SetDAC(temp);   //设置输出模拟电压
		}
}

void CloseFucker()
{
		P2 = P2&0x1f|0xa0;
		P0 = 0xaf;
		P2 = P2&0x1f;
}

iic.h

#ifndef _IIC_H
#define _IIC_H

void IIC_Start(void);
void IIC_Stop(void);
bit IIC_WaitAck(void);
void IIC_SendAck(bit ackbit);
void IIC_SendByte(unsigned char byt);
unsigned char IIC_RecByte(void);
void Delay5us();
void SetDAC(unsigned char temp);

#endif

iic.c

#include <STC15F2K60S2.H>
#include <iic.h>
#include "intrins.h"

#define DELAY_TIME 5

#define SlaveAddrW 0xA0
#define SlaveAddrR 0xA1
#define IIC_Delay(DELAY_TIME) Delay5us()

sbit SDA = P2^1;
sbit SCL = P2^0;

void Delay5us()		//@12.000MHz
{
	unsigned char i;

	_nop_();
	_nop_();
	i = 12;
	while (--i);
}

void IIC_Start(void)
{
    SDA = 1;
    SCL = 1;
    IIC_Delay(DELAY_TIME);
    SDA = 0;
    IIC_Delay(DELAY_TIME);
    SCL = 0;
}

void IIC_Stop(void)
{
    SDA = 0;
    SCL = 1;
    IIC_Delay(DELAY_TIME);
    SDA = 1;
    IIC_Delay(DELAY_TIME);
}

void IIC_SendAck(bit ackbit)
{
    SCL = 0;
    SDA = ackbit;
    IIC_Delay(DELAY_TIME);
    SCL = 1;
    IIC_Delay(DELAY_TIME);
    SCL = 0;
    SDA = 1;
    IIC_Delay(DELAY_TIME);
}

bit IIC_WaitAck(void)
{
    bit ackbit;

    SCL  = 1;
    IIC_Delay(DELAY_TIME);
    ackbit = SDA;
    SCL = 0;
    IIC_Delay(DELAY_TIME);
    return ackbit;
}

void IIC_SendByte(unsigned char byt)
{
    unsigned char i;

    for(i=0; i<8; i++)
    {
        SCL  = 0;
        IIC_Delay(DELAY_TIME);
        if(byt & 0x80) SDA  = 1;
        else SDA  = 0;
        IIC_Delay(DELAY_TIME);
        SCL = 1;
        byt <<= 1;
        IIC_Delay(DELAY_TIME);
    }
    SCL  = 0;
}

unsigned char IIC_RecByte(void)
{
    unsigned char i, da;
    for(i=0; i<8; i++)
    {
    	SCL = 1;
	IIC_Delay(DELAY_TIME);
	da <<= 1;
	if(SDA) da |= 1;
	SCL = 0;
	IIC_Delay(DELAY_TIME);
    }
    return da;
}

void SetDAC(unsigned char temp)
{
		IIC_Start();
		IIC_SendByte(0x90);
		IIC_WaitAck();
		IIC_SendByte(0x40);
		IIC_WaitAck();
		IIC_SendByte(temp);
		IIC_WaitAck();
		IIC_Stop();
}
