本文介绍了如何使用8051单片机通过数组和位运算两种方法控制8个LED实现'跑马灯'效果。第一种方法利用数组存储不同亮度的值，第二种方法则通过位移操作逐位切换LED状态。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

10.4.4 51单片机控制系统8个LED“跑马灯”实验

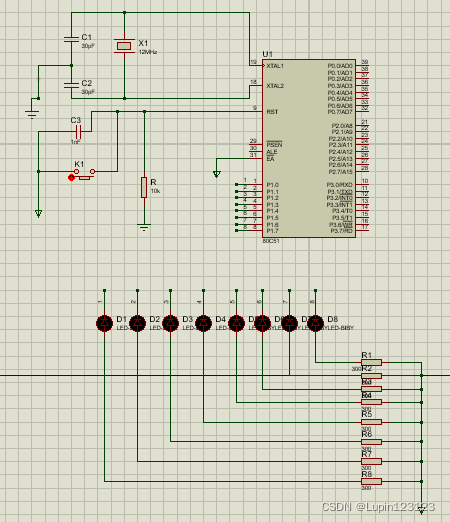

仿真+代码
在这里插入图片描述

方法一
利用数组

#include"reg52.h"

#define u8 unsigned char
#define u16 unsigned int

u16 a[] = {0xff, 0xfe, 0xfd, 0xfb, 0xf7, 0xef, 0xdf, 0xbf, 0x7f};

void delayms(u16 ms)
{
	u8 i;
	while(ms--)
		for (i=0; i<123; i++);
}

void main()
{
	while(1)
	{
		u8 i;
		for (i=1; i<=8; i++)
		{
			P1 = a[i];
			delayms(500);
			if (i==8) i=-1;
		}
	}
	return;
}

方法二
利用位运算

#include"reg52.h"

#define u8 unsigned char
#define u16 unsigned int

void delayms(u16 ms)
{
	u8 i;
	while(ms--)
		for (i=0; i<123; i++);
}

void main()
{
	P1 = 0xfe;
	while(1)
	{
		delayms(500);
		P1 <<= 1;
		P1 |= 0x01;
		if (P1==0x7f)
		{
			delayms(500);
			P1 = 0xfe;
		}
	}
}
