使用java-tracer画方法内部逻辑的时序图

java-tracer

功能介绍

java-tracer是一个利用JVMTI技术实现的java方法调用轨迹录制的工具，它能帮我们绘制方法调用的时序图，利用时序图结合源码，我们可以很容易地理解一些框架的运行逻辑及细节

结果样例

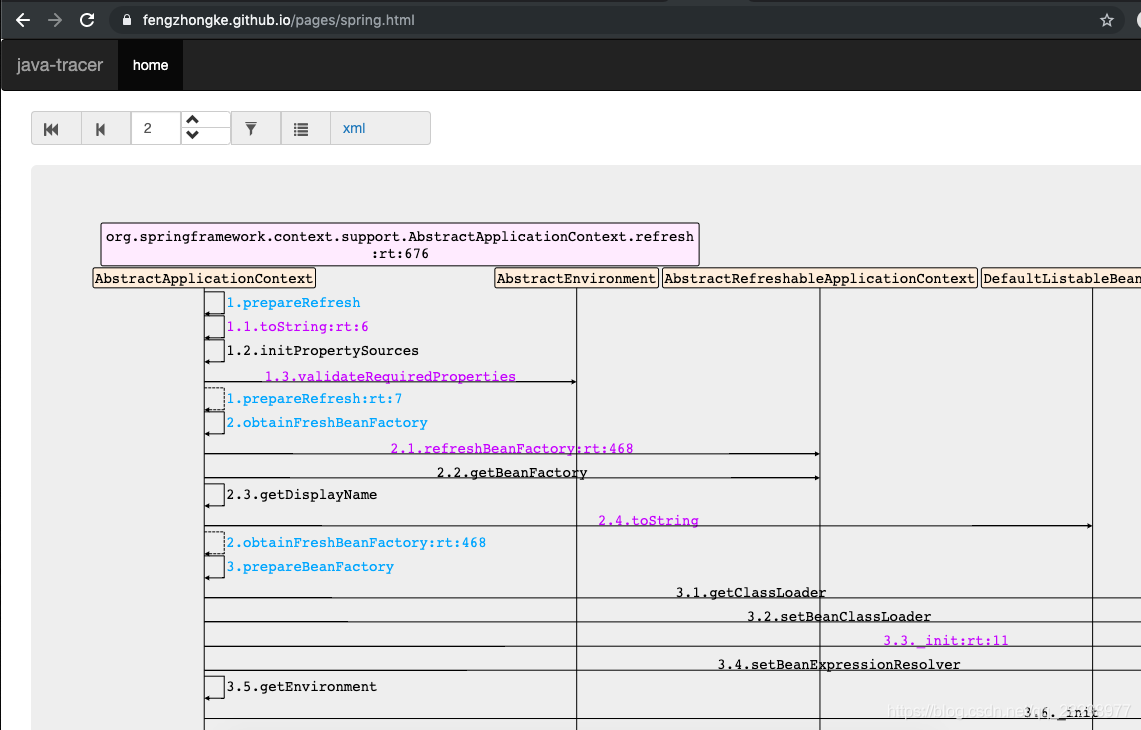

如下链接即是一个简单的spring注入的时序图
https://fengzhongke.github.io/pages/spring.html

源码地址

github地址：https://github.com/fengzhongke/java-tracer
使用的时候，可以直接使用已经打包好的jar https://github.com/fengzhongke/java-tracer/raw/master/java-tracer.jar

使用方法

1、先下载java-tracer.jar到本机目录/tmp/java-tracer.jar
2、在java启动参数中增加-javaagent:xxx/java-tracer.jar(如果是ide，参考设置-Xmx内存参数的地方)，也可以这样使用 -javaagent:xxx/java-tracer.jar=sleep=10000，这样代表启动main函数之后会先sleep10秒钟
3、打开127.0.0.1:18902即可打开一个控制后台，控制后台如下图
