PC-Linux 版本：Ubuntu 14.04

Arm-Linux 内核版本：Linux version 3.17.0-xilinx (ubuntu@ubuntu) (gcc version 4.6.3 (Sourcery CodeBench Lite 2012.03-79) ) #29 SMP PREEMPT Sat Sep 29 19:26:22 PDT 2018

Jpeg版本：jpeg-8b

mjpg-stream版本：mjpg-streamer-code-r182

嵌入式开发板信息：

processor : 0

model name : ARMv7 Processor rev 0 (v7l)

Features : half thumb fastmult vfp edsp neon vfpv3 tls vfpd32

CPU implementer : 0x41

CPU architecture: 7

CPU variant : 0x3

CPU part : 0xc09

CPU revision : 0

processor : 1

model name : ARMv7 Processor rev 0 (v7l)

Features : half thumb fastmult vfp edsp neon vfpv3 tls vfpd32

CPU implementer : 0x41

CPU architecture: 7

CPU variant : 0x3

CPU part : 0xc09

CPU revision : 0

Hardware : Xilinx Zynq Platform

Revision : 0003

Serial : 0000000000000000

移植步骤：

mjpg-stream的移植需要jpeg的库，所以我们先移植jpeg的库

(1)jpeg库的移植

        1)jpeg源码包通过下面这个网址下载
             $wget   http://www.ijg.org/files/jpegsrc.v8b.tar.gz
        2)解压源码包
              $tar xvf jpegsrc.v8b.tar.gz
         3)配置源码
               $cd jpeg-8b
$ ./configure CC=arm-linux-gcc

--prefix=/mnt/hgfs/sharezoneubuntu/projectfenvironment/source/www/jpeg[1]    --host=arm-linux [2]
          4)编译
              $make
          5)安装
              $make install
          6)拷贝库到文件系统中
               将刚才生成库的文件含文件夹拷贝到嵌入式开发板中

(2)mjpg-stream的移植

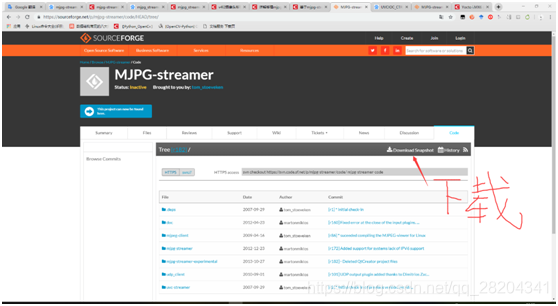

1)mjpg-stream源码包通过下面这个网址下载
https://sourceforge.net/p/mjpg-streamer/code/HEAD/tree/

2)解压并进入到mjpg-streamer目录
        修改顶层makefile及plugins目录中的各级makefile将所有
              CC=gcc
        修改为
                CC=arm-linux-gcc

       修改plugins/input_uvc/Makfile
              修改14行
                FLAGS += -O1 -DLINUX -D_GNU_SOURCE -Wall -shared -fPIC
                为
                CFLAGS += -O1 -DLINUX -D_GNU_SOURCE -Wall -shared -fPIC

-I /mnt/hgfs/sharezoneubuntu/projectfenvironment/source/www/jpeg/include/[3]
修改32行
$(CC) $(CFLAGS) -o $@ input_uvc.c v4l2uvc.lo jpeg_utils.lo dynctrl.lo $(LFLAGS)

为
$(CC) $(CFLAGS)

-L /mnt/hgfs/sharezoneubuntu/projectfenvironment/source/www/jpeg/lib/[4]

-o $@ input_uvc.c v4l2uvc.lo jpeg_utils.lo dynctrl.lo $(LFLAGS)

3)编译

在mjpg-streamer目录中编译
$ make

4)拷贝
将整个mjpg-streamer目录拷贝到嵌入式开发板中

5)测试

打开开发板进入到mjpg-streamer运行

$./mjpg_streamer -i "./input_uvc.so -d /dev/video0 -f 30 -r 320*240 -y" -o "./output_http.so -w ./www"
也可以进入到mjpg-streamer目录中运行start.sh

$./start.sh
这个脚本里有一些mjpg-stream的使用方法及说明

      打开一个网页输入下面地址就能够看到一个视频(开发板的IP为192.168.64.101)：
                http:// 192.168.64.101:8080/?action=stream
       打开一个网页输入下面地址就能够看到一个静态图片：
                http://192.168.1.202:8080/?action=snapshot
6)在mjpg-streamer目录拷下有一个www的目录，这个一个网络使用mjpg的实例，结合web服务器(boa)可以实现一些其他相关功能。
