ICMP协议

ICMP协议:互联网信息控制协议, 用于实现链路连通性和链路追踪, 可以实现链路差错报告.

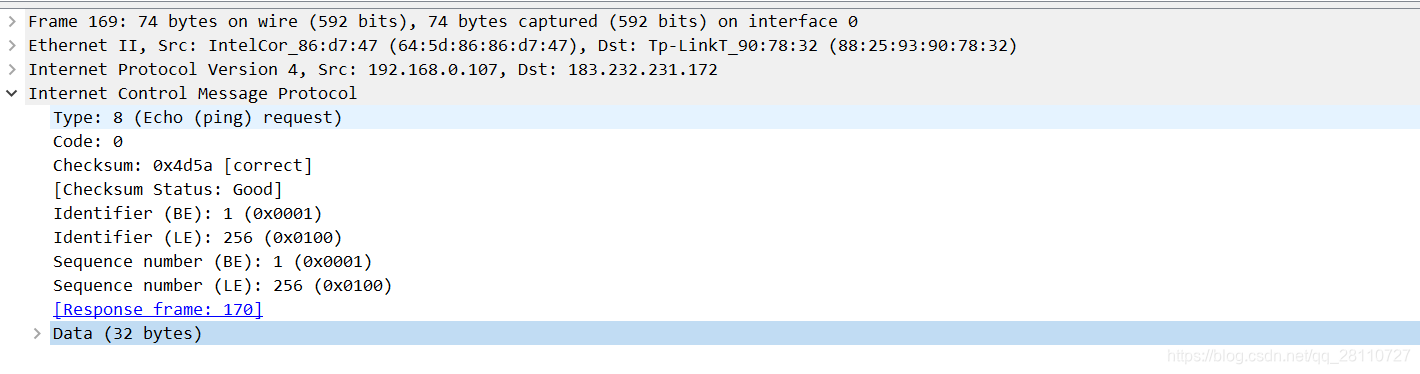

ICMP-Request:

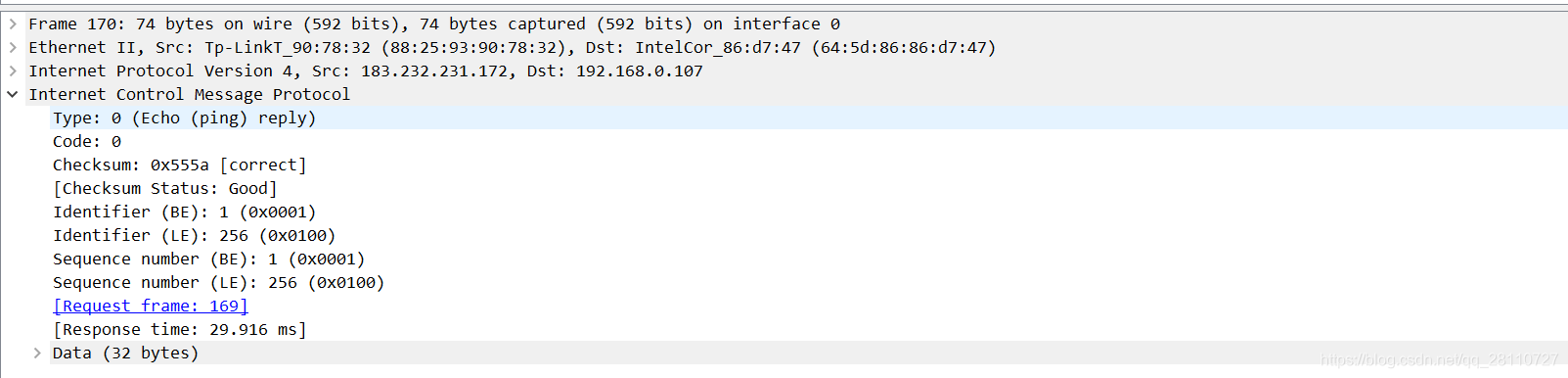

ICMP-Reply:

Type Code: 8 0 标识ICMP请求 0 0 标识ICMP应答

ID: 用于标识ICMP数据的进程

Seq: 标识数据包的序号, 使用ping命令可以实现网络延迟的测试

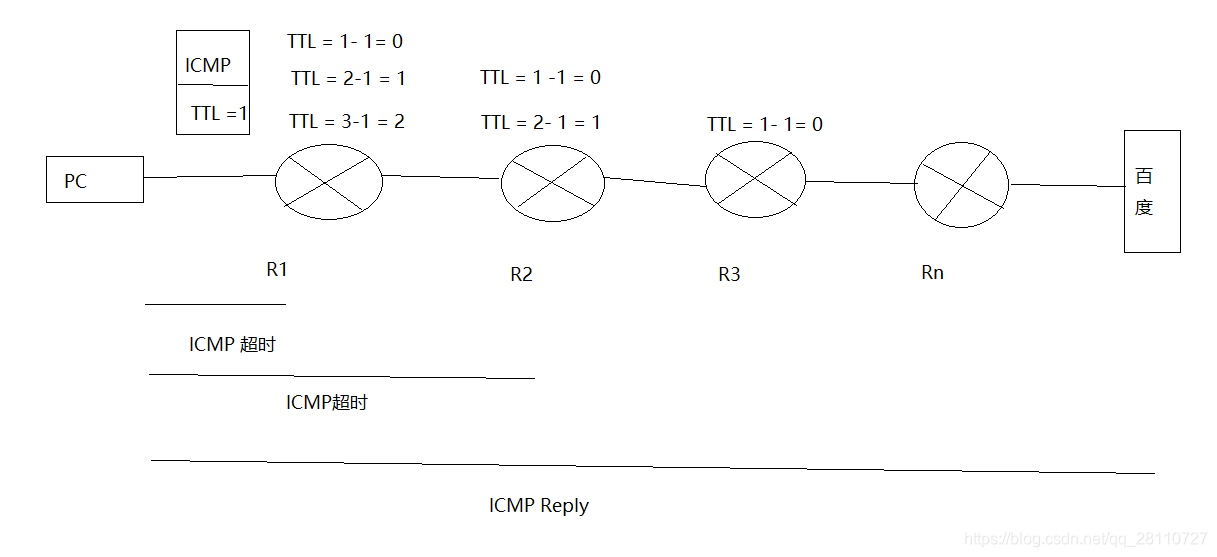

Tracert/Traceroute的使用及抓包分析:

Windows:

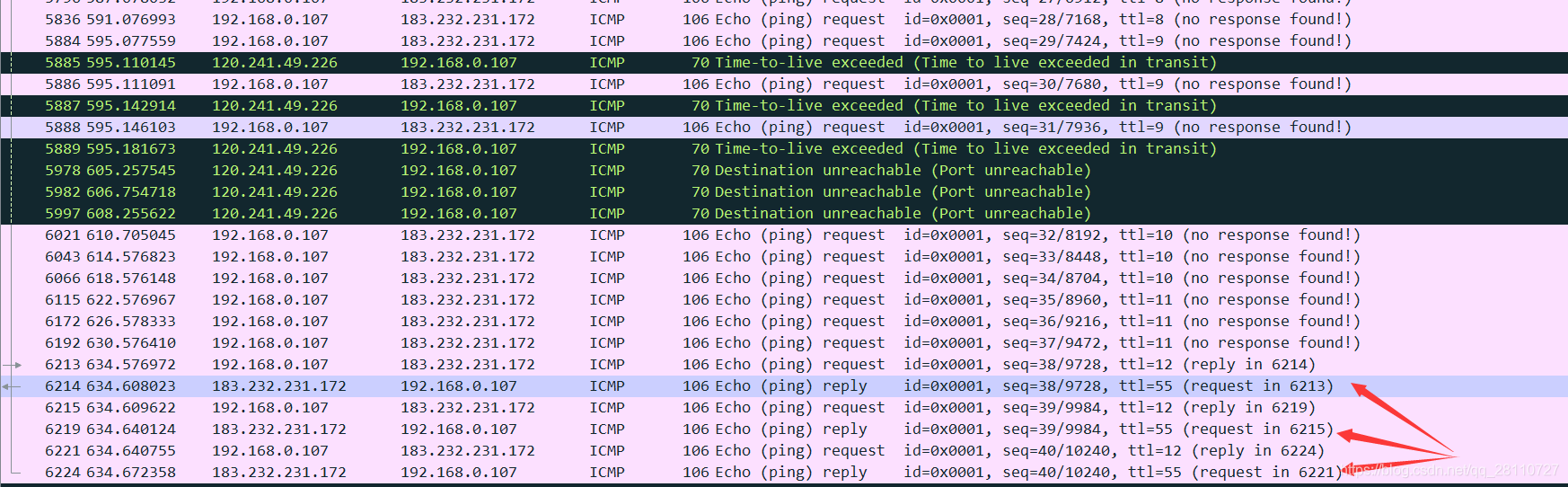

WireShark中的数据包:

会连续发送3个相同的TTL = n的请求数据包

直到收到百度服务器的ICMP应答包后, 整个链路的追踪结束.

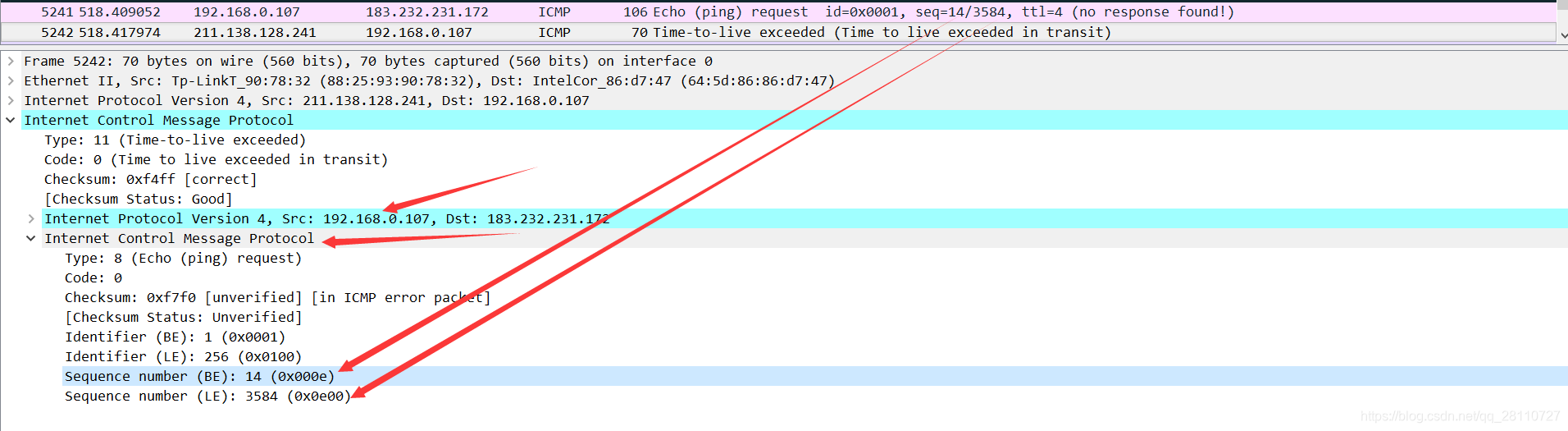

TTL超时数据包中为什么会携带IP数据包和ICMP-Request数据包?

可以理解为我们没了某个东西,发现这个东西不能正常使用, 会携带这个东西去店里去退货. ICMP超时数据包会将对应的请求数据包也会包含在其中, 用于确定应答对应于的请求.

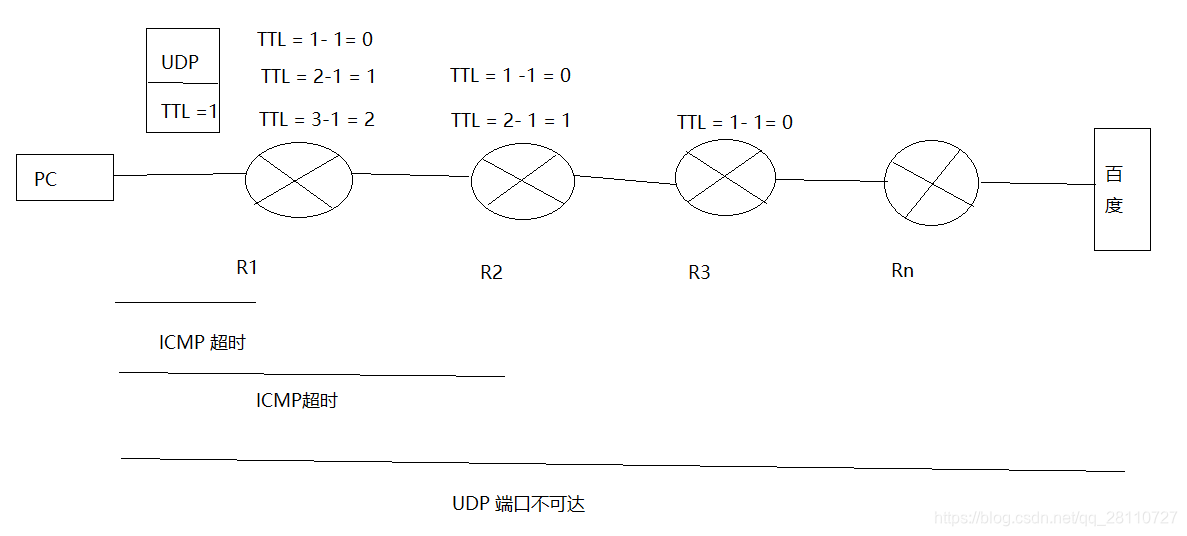

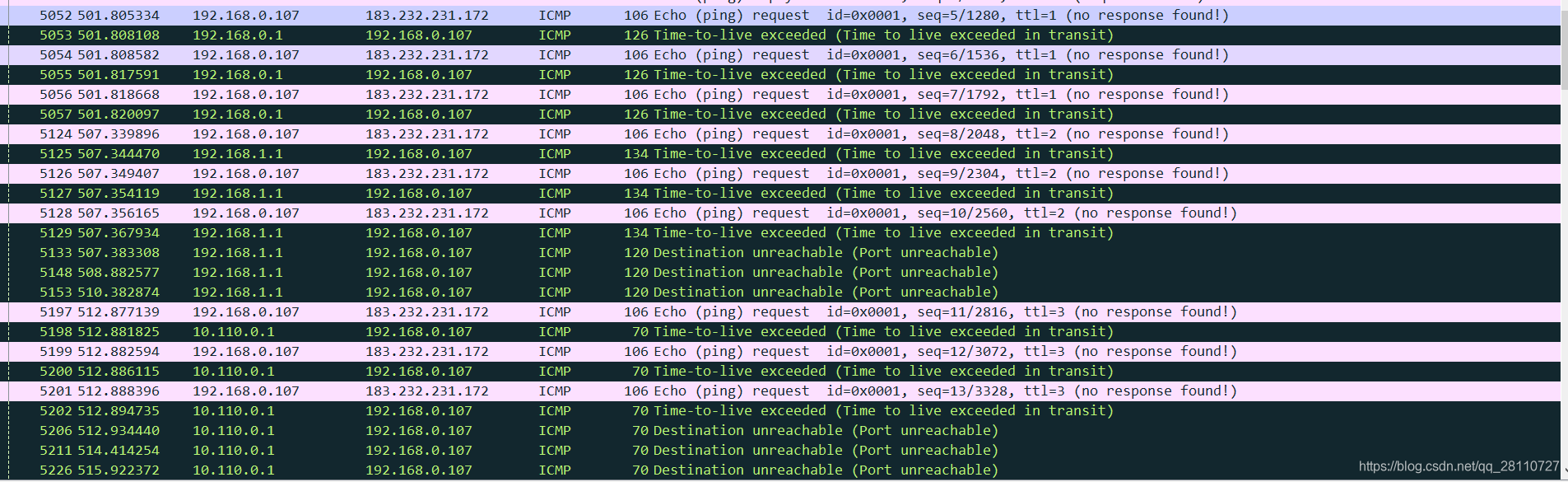

Unix/Linux下的traceroute分析:

主要区别: 使用UDP数据包, 结束时为UDP 端口不可达.

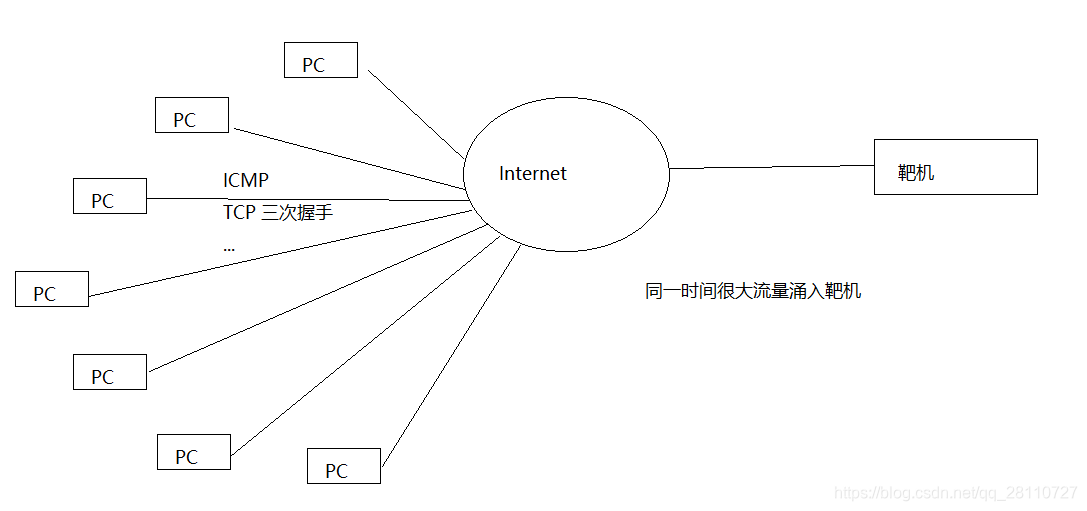

DDOS攻击:
