1.Codesys工程创建

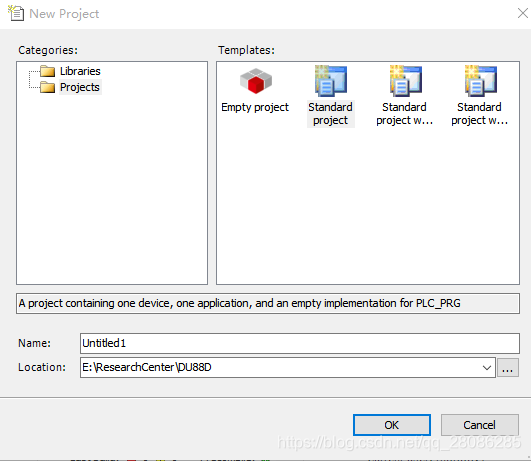

File--->New Project

选择“Standard project”,填入工程名,选择工程存放路径,确定即可。

2.默认Deviec,PLC_PRG in这里选择开发语言,我这里选择ST语言,如图,然后OK;

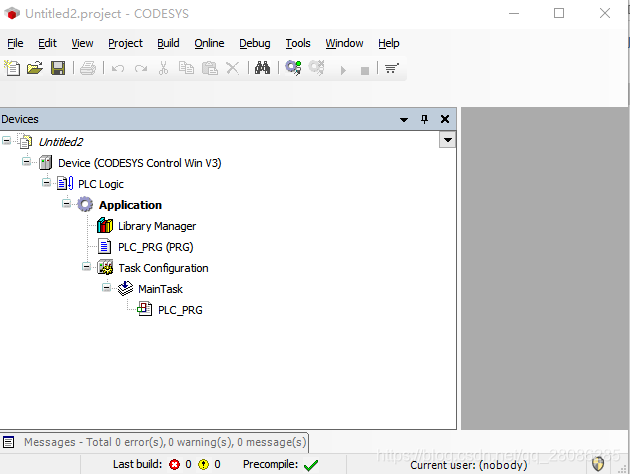

完成后如图:


3.在工程创建完成后,需要添加Devicede lib文件。

菜单栏--->Tools--->Library Repository--->Install;

选中要加载的lib文件,加载即可;

4.加载设备的xml文件(设备描述文件)和eds文件(CANopen地址映射);

菜单栏--->Tools--->Device Repository--->Install;

选中要加载的xml文件和eds文件,加载即可;

5.添加代码段

在Application右键,Add object--->Add POU;

选择开发语言,在这里选择ST语言,更改文件名称,如图

### Codesys 使用指南:如何查看他人编写的工程文件 为了有效查看他人编写的 CODESYS 工程文件,以下是详细的指导说明: #### 1. **确认工程文件的格式** 在 CODESYS 中,工程文件通常以 `.pro` 或 `.csproj` 的形式存储。确保所获取的文件具有这些扩展名之一,这是验证其为合法 CODESYS 工程的第一步[^2]。 #### 2. **安装合适的 CODESYS 软件版本** 不同版本的 CODESYS 可能不完全兼容。因此,在尝试打开他人的工程之前,务必核实自己的 CODESYS 安装版本是否与该工程的设计版本一致。如果版本不符,可能会导致部分功能不可用或无法加载的情况发生[^3]。 #### 3. **导入所需的库和依赖项** 很多复杂的 CODESYS 工程会依赖外部库或其他资源。在初次加载此类工程时,系统可能提示缺少某些必要库。此时可以采取以下措施: - 进入 `Library Manager`(库管理器),检查是否存在缺失的库。 - 下载并安装相应的库文件,之后重新同步项目的库配置[^4]。 ```python # 示例代码用于演示动态设置库路径的过程 import os def configure_library_paths(project_directory, libraries): configured_libraries = [] for lib in libraries: library_path = os.path.join(project_directory, 'Libraries', lib) if os.path.exists(library_path): configured_libraries.append(lib) else: print(f"Missing Library: {lib}") return configured_libraries ``` #### 4. **处理受保护的工程文件** 某些情况下,CODESYS 工程可能受到密码保护。在这种情形下,只有拥有正确密码的人才能够访问工程的内容。如果没有获得授权密码,则无法进一步操作该项目文件[^5]。 --- ### 注意事项 - 建议始终保留一份原始工程文件的安全拷贝,以免无意间对其进行修改而导致数据丢失。 - 对于涉及特殊行业应用的工程,除了基本的操作外,还可能需要深入理解相关的业务逻辑和技术细节。 ---
