极海APM32F103CBT6 ISP串口更新程序实验

一、实验环境

芯片型号：极海APM32F103CBT6

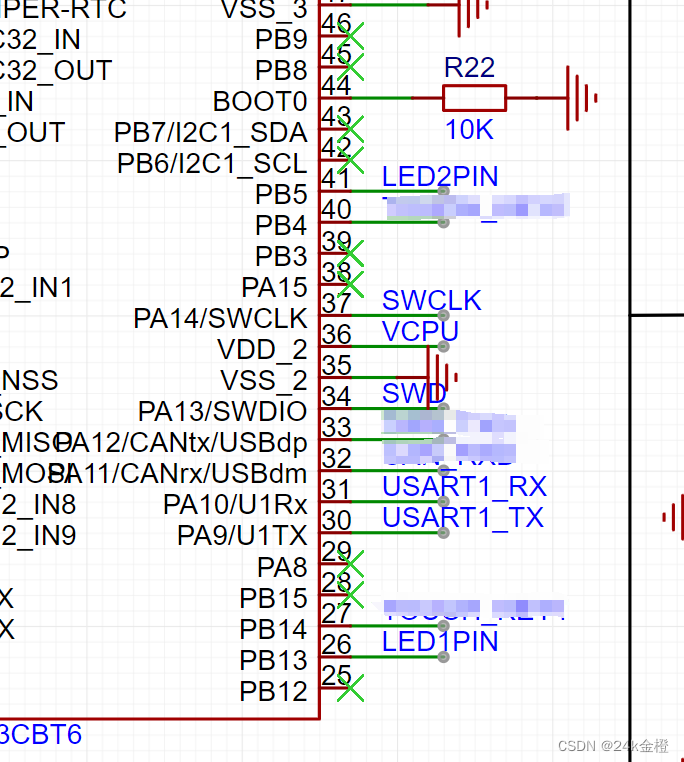

实验板子说明，实验板为自己画的实验板，用到的外设主要有 PB12的LED2引脚、PB5的LED3引脚、串口1外设PA9 TX,  PA10 RX，其他的具体外设可以根据实验不同自行更改

实验用到的软件：串口调试助手上位机软件（此文章中使用的是sscom51）

实验用到的硬件工具：1个串口调试助手工具

实验用到的例程：极海官方例程，下载链接如下

https://mp.youkuaiyun.com/mp_download/manage/download/UpDetailed

具体用到是目录中的\APM32F10x_SDK_V1.8\APM32F10x_SDK_V1.8\Examples\IAP

下的三个工程，分别为APP1，APP2，bootloader

二、实验操作

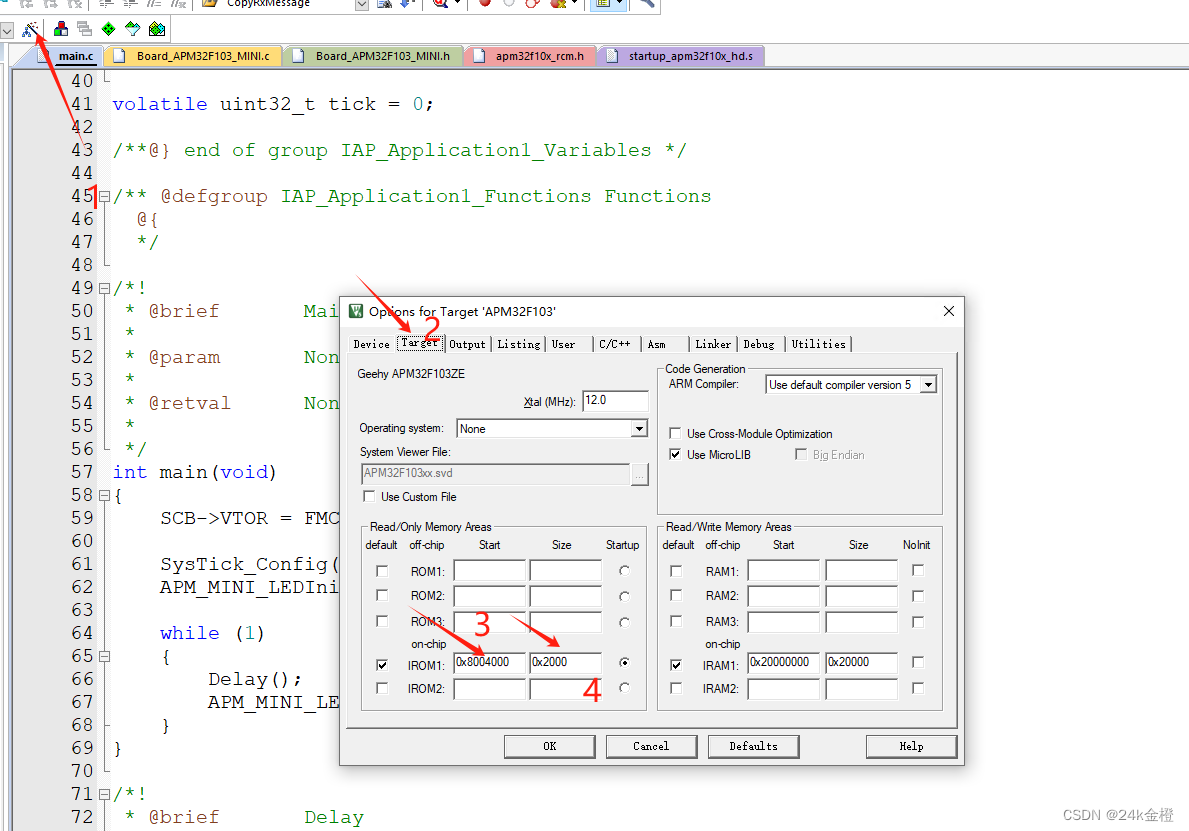

1、打开APP1工程操作

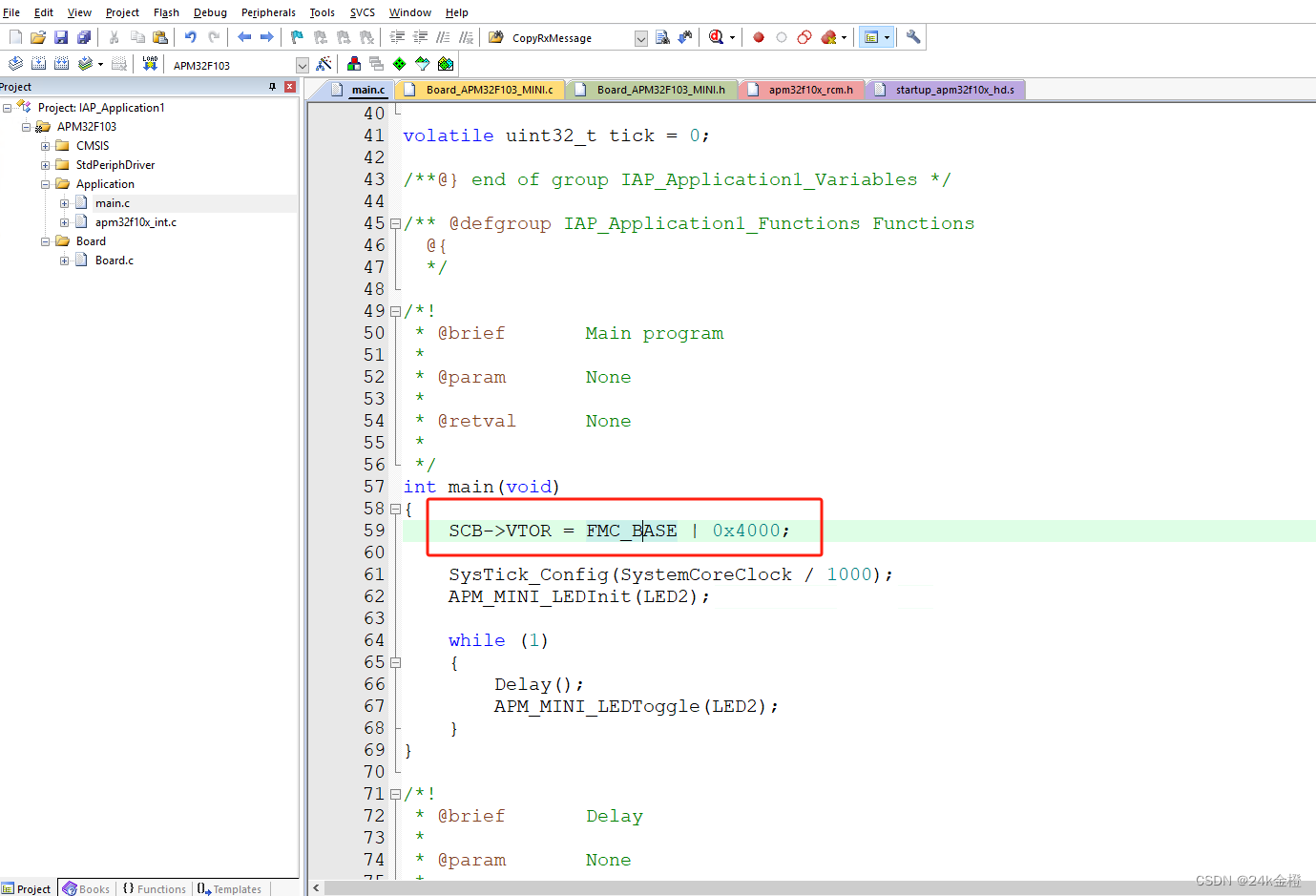

SCB->VTOR = FMC_BASE | 0x4000;   //对工程中代码的进行运行地址偏移

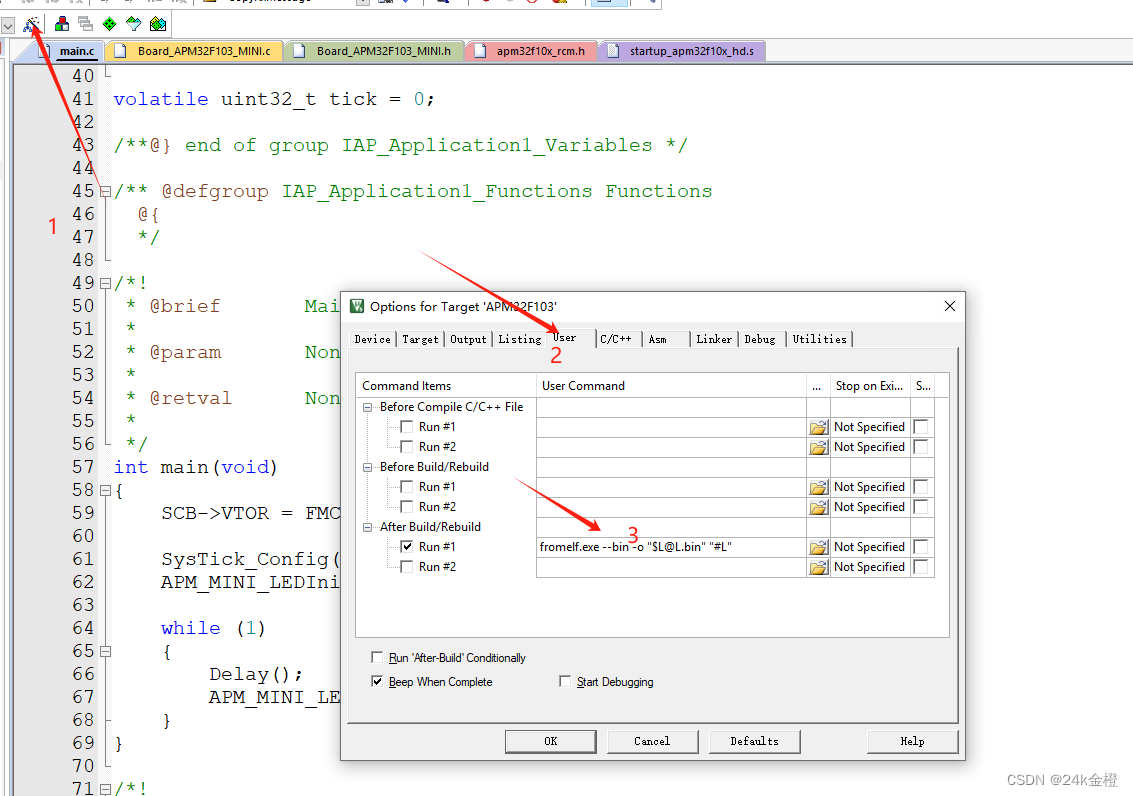

第三步的代码为如下所示

fromelf.exe --bin -o "$L@L.bin" "#L"

bin文件会生成到如下的目录中去

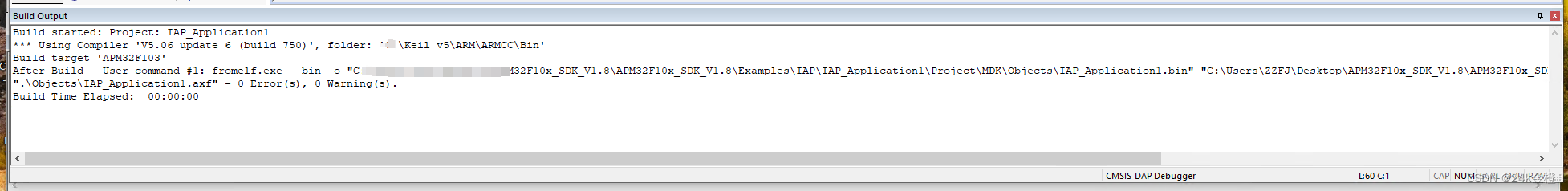

编译APP1工程，显示如下代表bin文件生成成功

2、打开bootloader工程操作

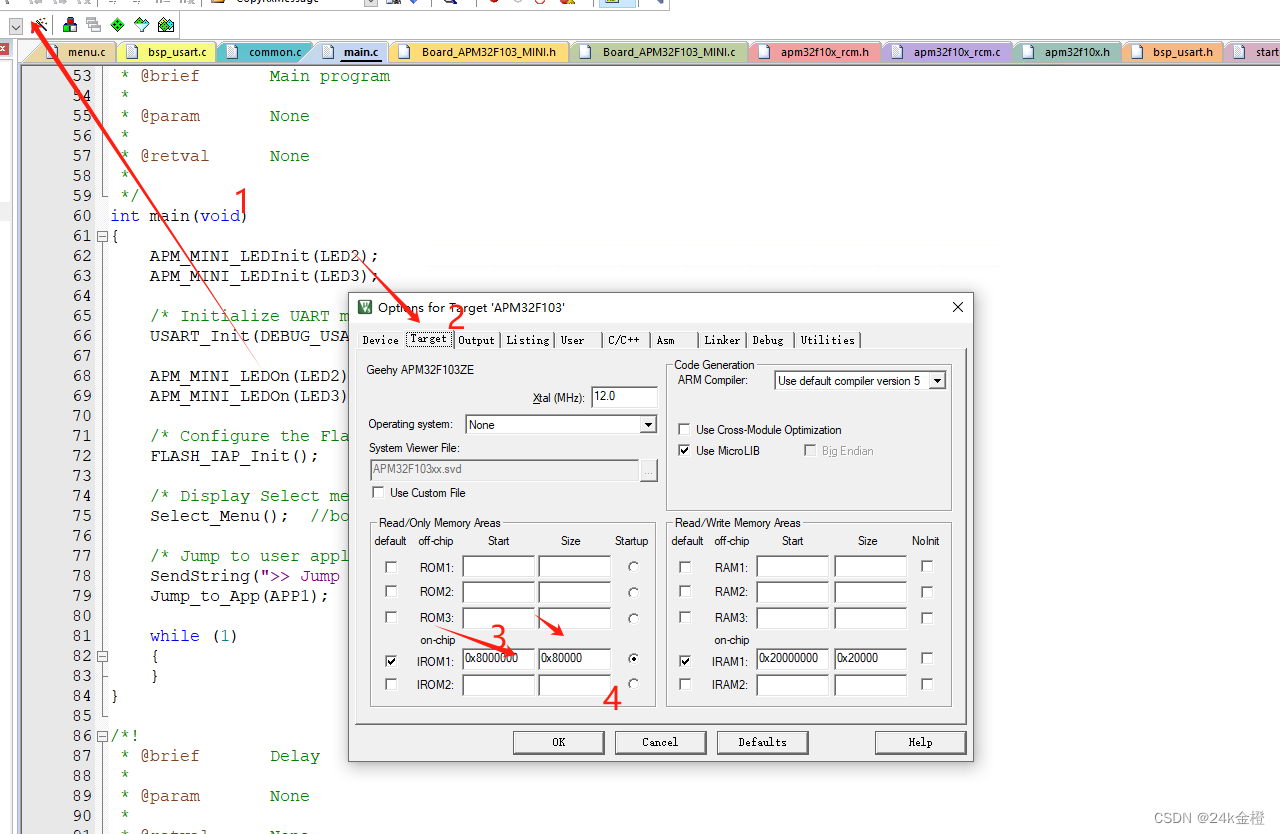

操作keil的设置

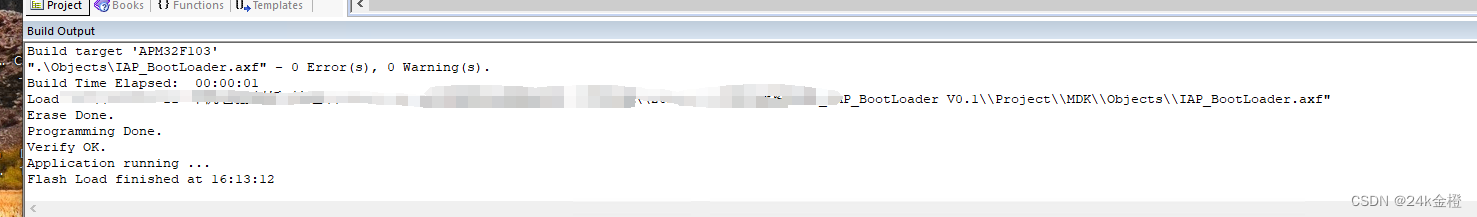

然后把boot的工程下载到目标实验板上去

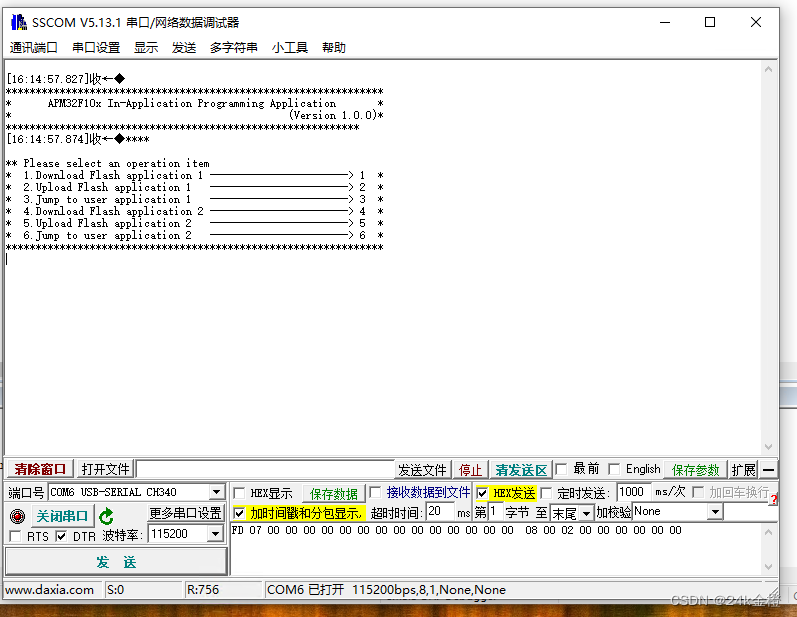

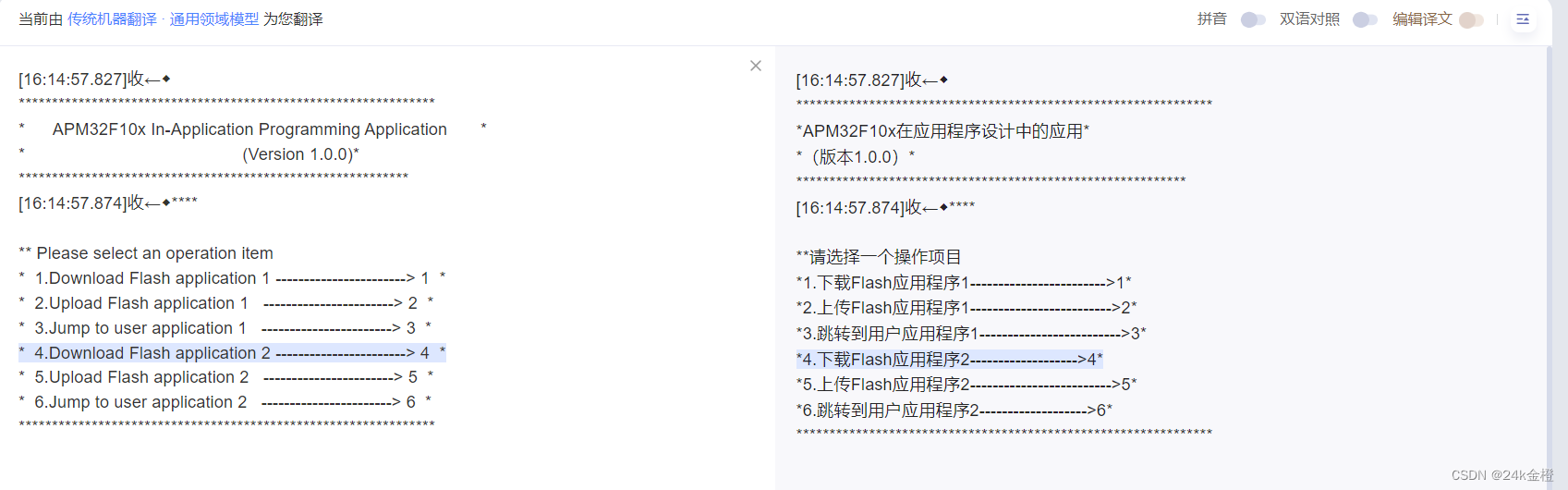

3、打开串口调试助手

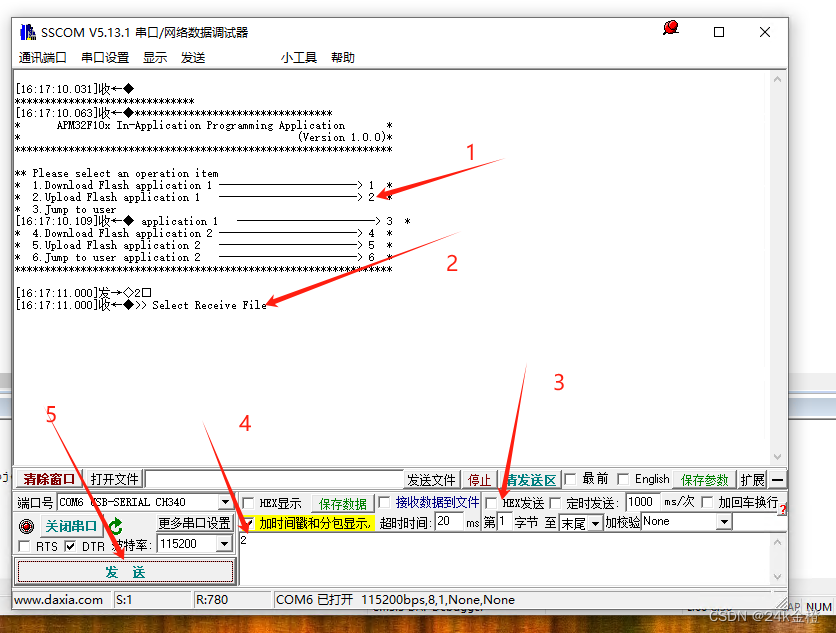

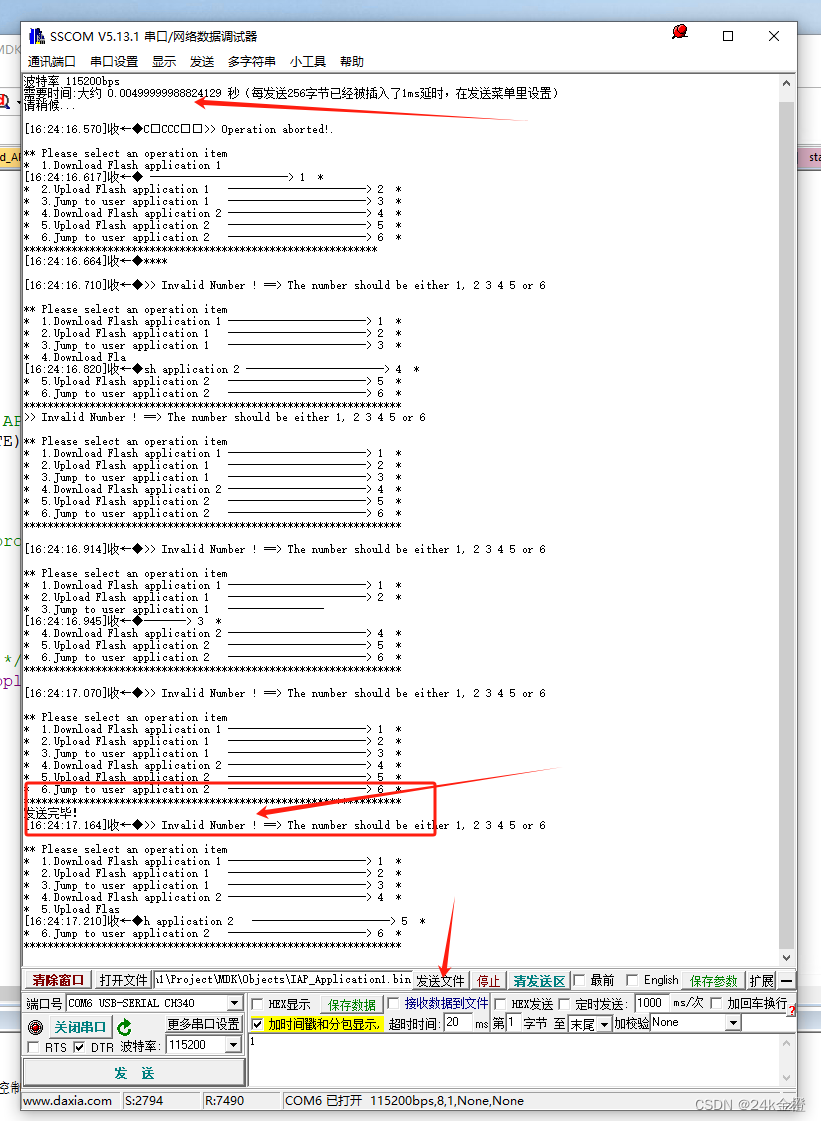

ascall发送2

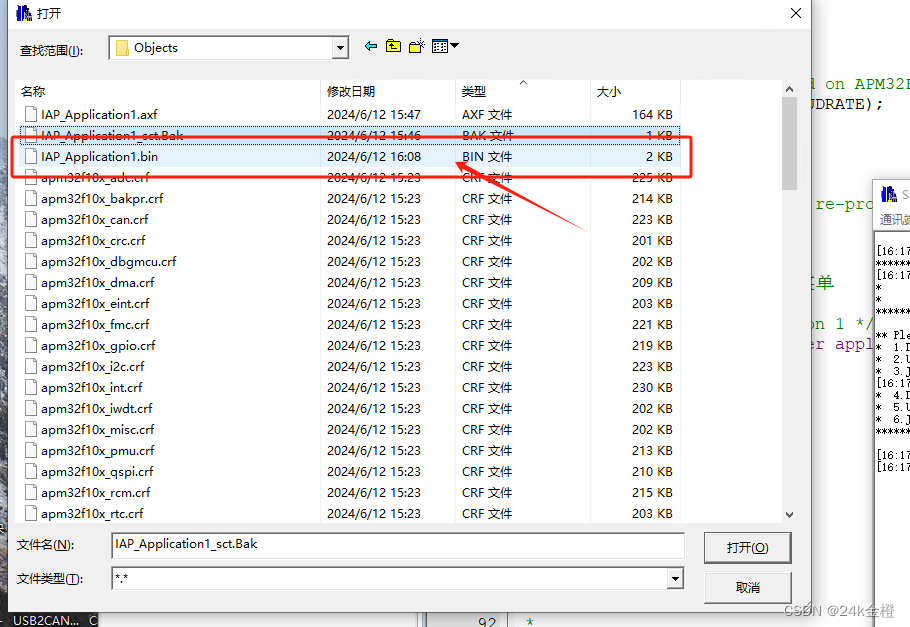

选择bin文件，注意选择的是APP1的工程目录下

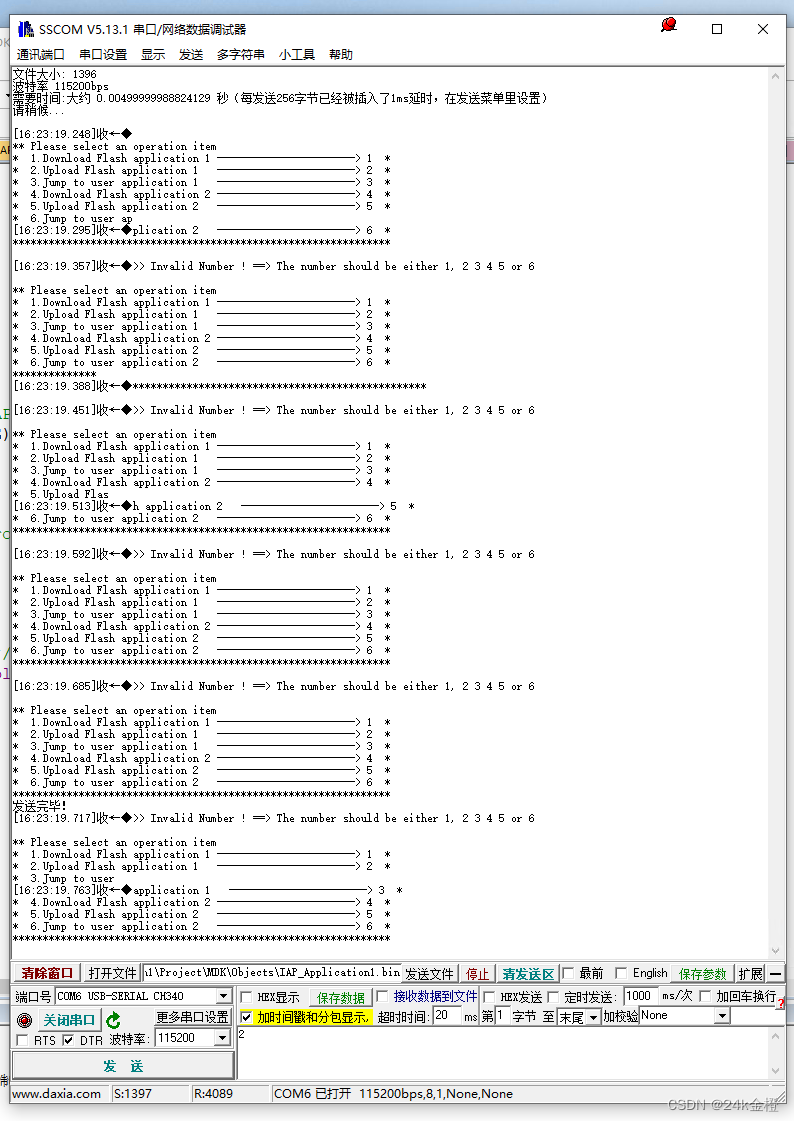

发送完毕

然后回到主菜单，发送1（ascall）

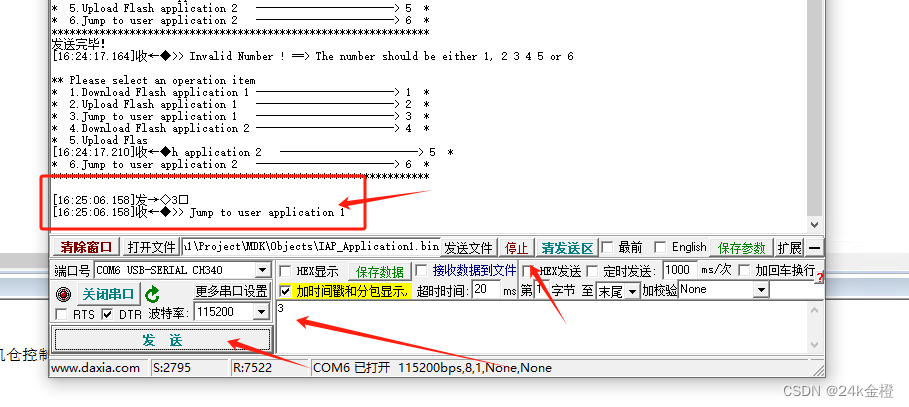

回到主菜单，发送3（ascall）

此时APP的程序已经执行
