JZ2440- USB 摄像头



一： 编写Myuvc 文件源码（仿照 ：Uvc_driver.c (drivers\media\video\uvc)  移植）

编译模块后，加载出现 error

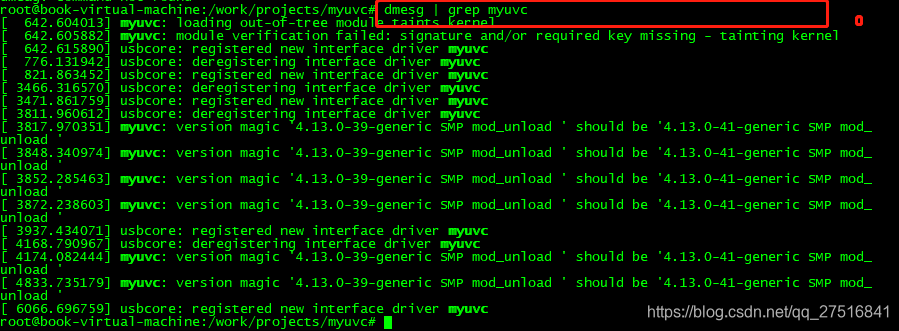

dmesg后 ，打印如下：

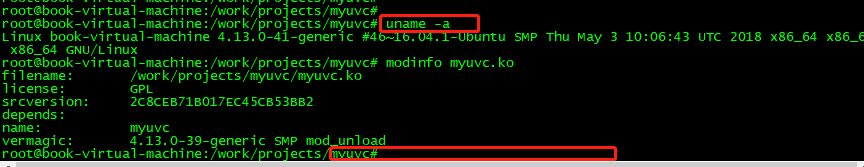

当前编译的源码版本跟系统内核的版本没有一致

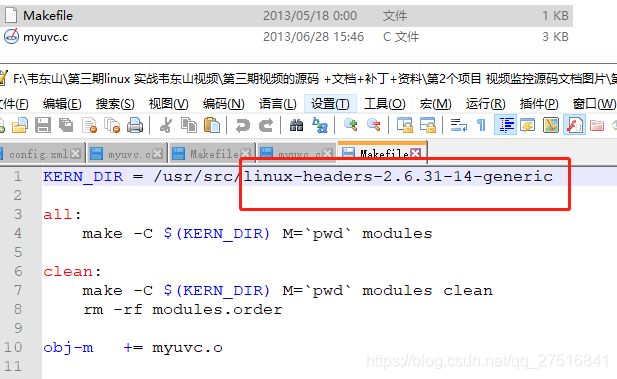

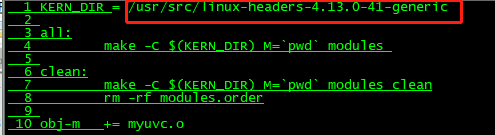

修改Makefile

重新insmod myuvc.ko后 仍然没有输出信息：

如何查看摄像头的的信息：

lsusb -v -d 0xbda:   ---->注意不要掉了冒号





如何设置ubuntu 从串口输出 内核的 log信息：

1先设置虚拟机，添加串口设备，然后设置输出到文件！



2 # vi /etc/default//grub

    11 GRUB_CMDLINE_LINUX_DEFAULT=""

    GRUB_CMDLINE_LINUX="console=tty0 console=ttyS0,115200n8" 补上

修改完成后执行：update-grub





3. root@book-virtual-machine:/home/book# cat /proc/sys/kernel/printk
4       4       1       7

root@book-virtual-machine:/home/book# echo "4 4 1 7" > /proc/sys/kernel/printk   修改内核的打印级别



调试应用程序：

让程序在开发板上直接运行，当它发生错误的时候，令他产生core dump文件

然后使用gdb根据core dump文件找到错误的地方

在arm板上：

1.ulimit -c unlimited

2.执行应用程序：程序出错时会在当前目录下名为core的文件

在PC上：也就是在ubuntu上

3.  /bin/arm-linux-gdb ./test_debug ./core  例如：arm-linux-gdb video2lcd /work/nfs_root/fs_mini_mdev_new/core

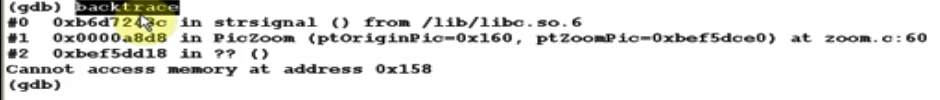

4.PC控制台执行backtrace 命令：



(三) .修改开发板的uvc驱动，并且在lcd上显示图像

1.把 lcd_4.3.c复制到 /work/system/linux-3.4.2/drivers/video   ---->修改/drivers/video/Makefile

2.添加网卡驱动

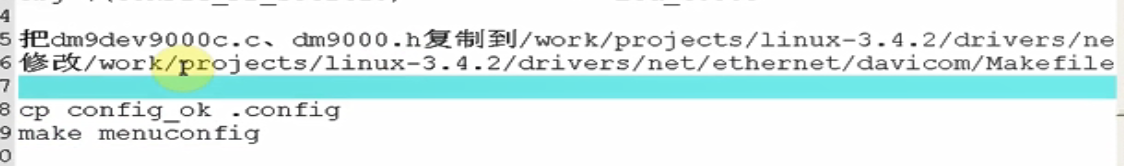

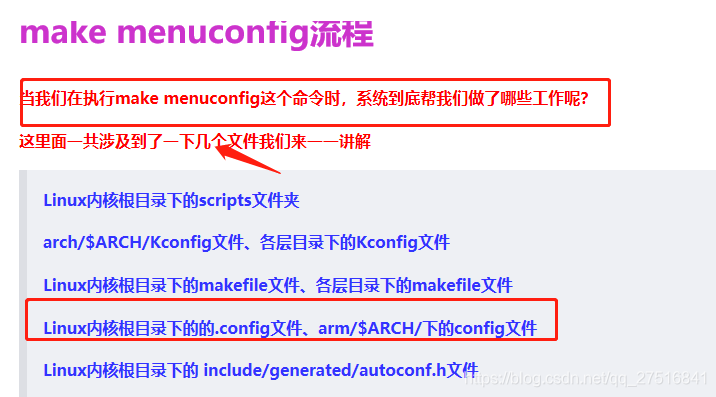

注释：cp config_ok .config的必要性：

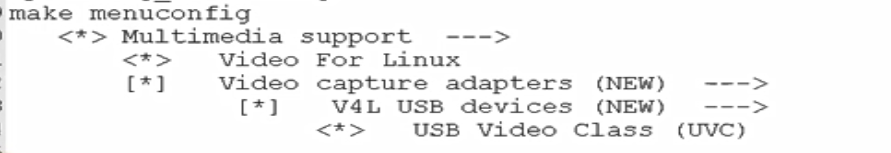

3.make menuconfig·

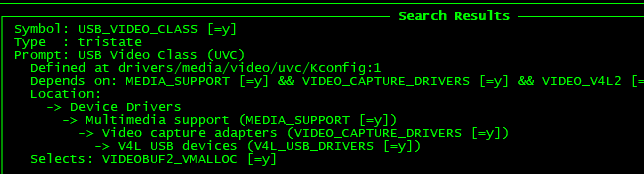

搜索 USB_VIDEO......





4.make uImage && cp /arch/arm/boot/uImage /work/nfs_root/uImage_uvc_lcd

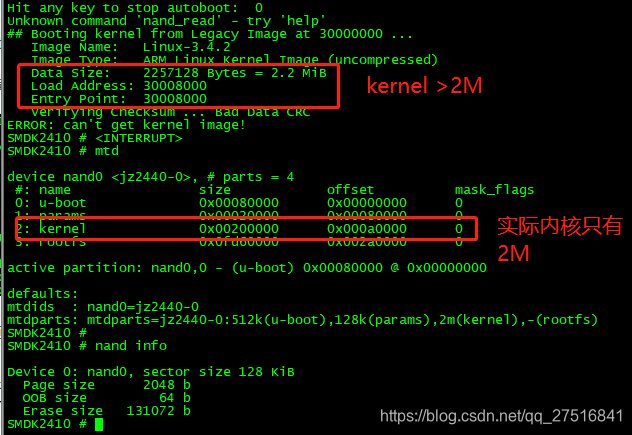

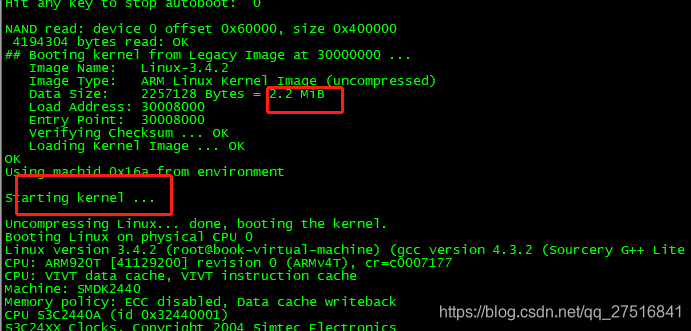

reset后启动不起来，分析发现需要修改UBOOT 内核的大小要修改

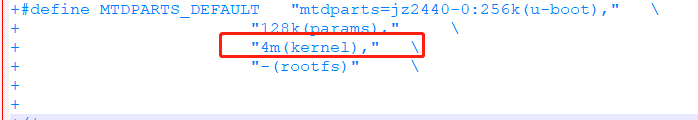

修改 u-boot-2012.04.01_100ask.patch

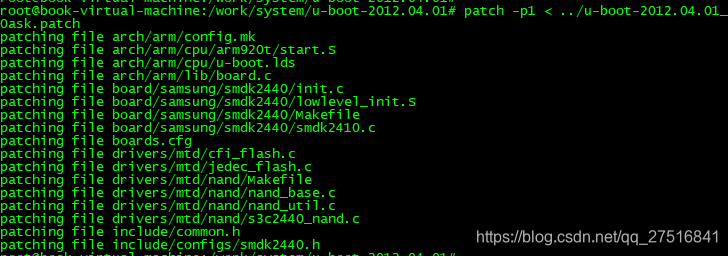

打patch

vi u-boot-2012.04.01_100ask/include/configs/smdk2440.h 查看是否打了

重新编译uboot

生成了

烧录后，可以正常启动

但是kernel打印的分区信息不对，需要修改kernel的参数但不影响系统跑起来

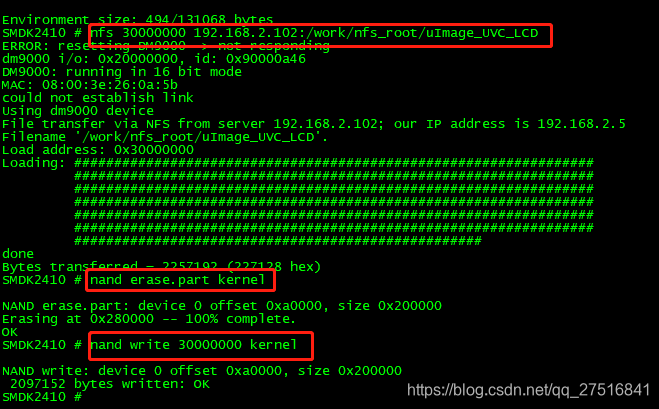

（四）烧录了支持uvc LCD 驱动的uImage_UVC_LCD内核，验证现象

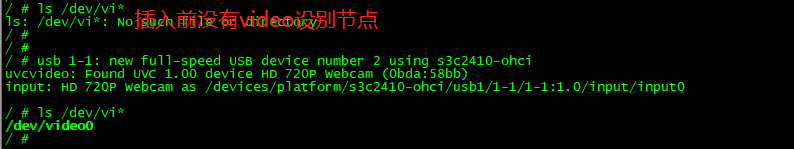

在烧录uImage_UVC_LCD内核以前，插入usb 摄像头，没有输出相应的usb设备的讯息

现在插入：

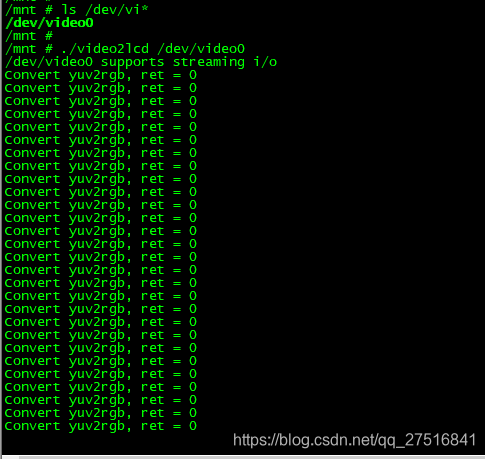

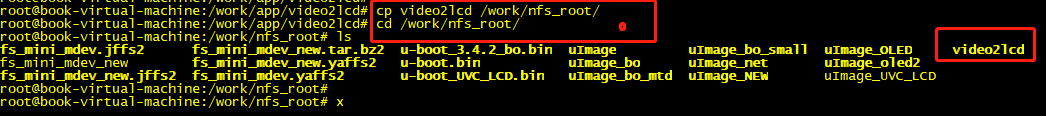

运行uvc的应用程序试看效果：

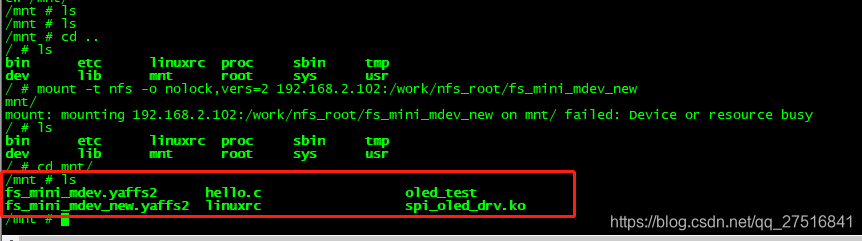

mount 服务器的文件系统：

mount -t nfs -o nolock,vers=2 192.168.2.102:/work/nfs_root/fs_mini_mdev_new

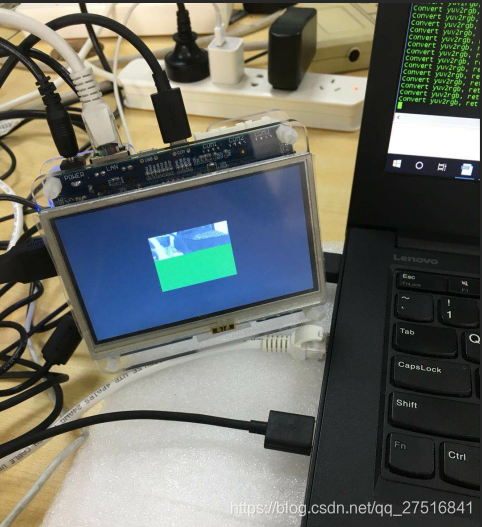

程序正常运行，但是只是显示部分图像：



未完待续 ：为什么只显示部分图像？？？？？？？
