考研复试随笔，供复习；
在UML类图中，常见的有以下几种关系:关联（Association），依赖（Dependency），聚合（Aggregation），组合（Composition），泛化（Generalization），实现（Realization）

1.关联（Association）关系：双向关联（无箭头）、单向关联（带箭头）、自关联（箭头指向自己）

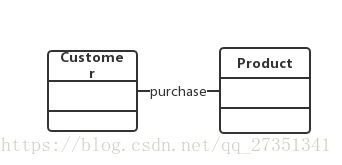

例：产品类与顾客类之间存在双向关联（Association）关系

2.依赖（Dependency）关系：

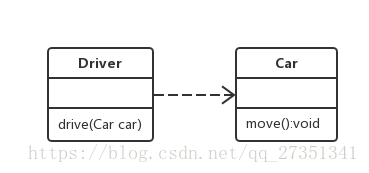

例：驾驶员类与机动车类之间存在依赖（Dependency）关系

3.聚合（Aggregation）关系:聚合（Aggregation）关系是指类之间存在整体与部分的关系，部分成员对象可以独立于整体对象而存在。（区别于组合（Composition）关系）
例：汽车类与发动机类之间存在聚合（Aggregation）关系

4.组合（Composition）关系：组合（Composition）关系是指类之间存在整体与部分的关系，但部分成员对象与整体对象需同时存在。（区别于聚合（Composition）关系）

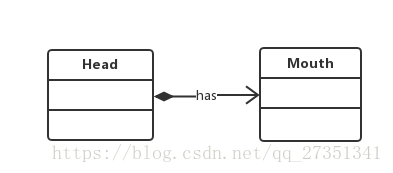

例：头类与嘴类之间存在组合（Composition）关系

5.泛化（Generalization）关系：泛化（Generalization）关系是指类之间存在的继承关系，用于描述父类与子类的关系。

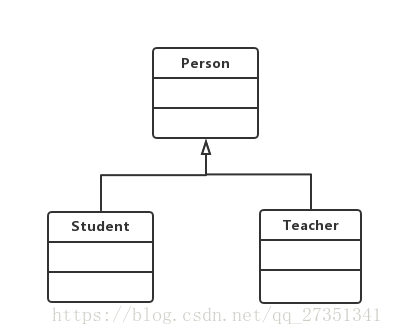

例：Person类与Student类、Teacher类之间存在泛化（Generalization）关系

6.实现（Realization）关系：类对接口的实现（区别于泛化（Generalization）关系）

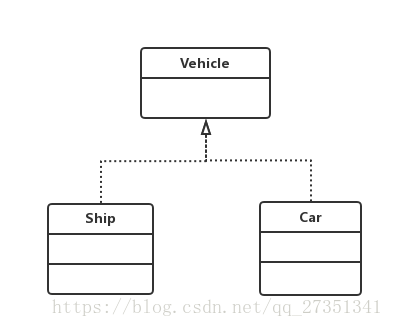

例：Vehicle类与Car类、Ship类之间存在实现（Realization）关系

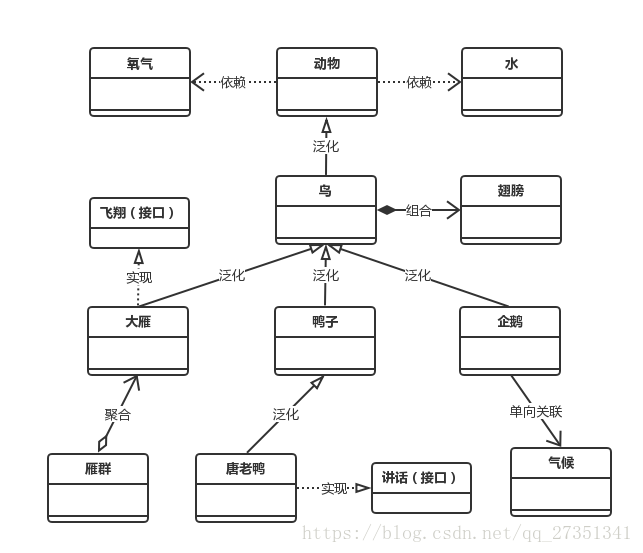

总结：下面这张图，比较形象地展示了各种类图之间的关系（此图参考博客https://www.cnblogs.com/jiqing9006/p/5895446.html）
