本文详细介绍如何使用Caffe深度学习框架实现手写数字识别任务，包括构建网络模型、训练模型、评估模型性能以及最终的手写数字预测过程。
很多时候，我们希望可以快速了解某些知识的基本情况，在深度学习中，我们更应该如此，然后知道我们需要在哪些方面注意。
本文在一片文章之中，教你设计一个在caffe中利用深度网络进行手写数字识别，让你快速了解某些重点知识。
所有程序我全部测试运行，没有问题。最重要的是，本文开篇即有一个本文学习的内功心法，以帮助大家快速进入状态。
几乎所有代码，我都进行了注释。我也是小白，刚刚开始，相信适合和我一样的初学者。
正所谓怕什么真理无穷，进一步有进一步的欢喜。祝愿各位早日获得想要的知识。
本文运行环境
- Ubuntu16.04系统，配置好conda2，caffe，pycharm，python2.7，opencv
- CPU
- pycharm已经导入caffe，以及OS，numpy等必要的库
整体架构（内功心法篇）

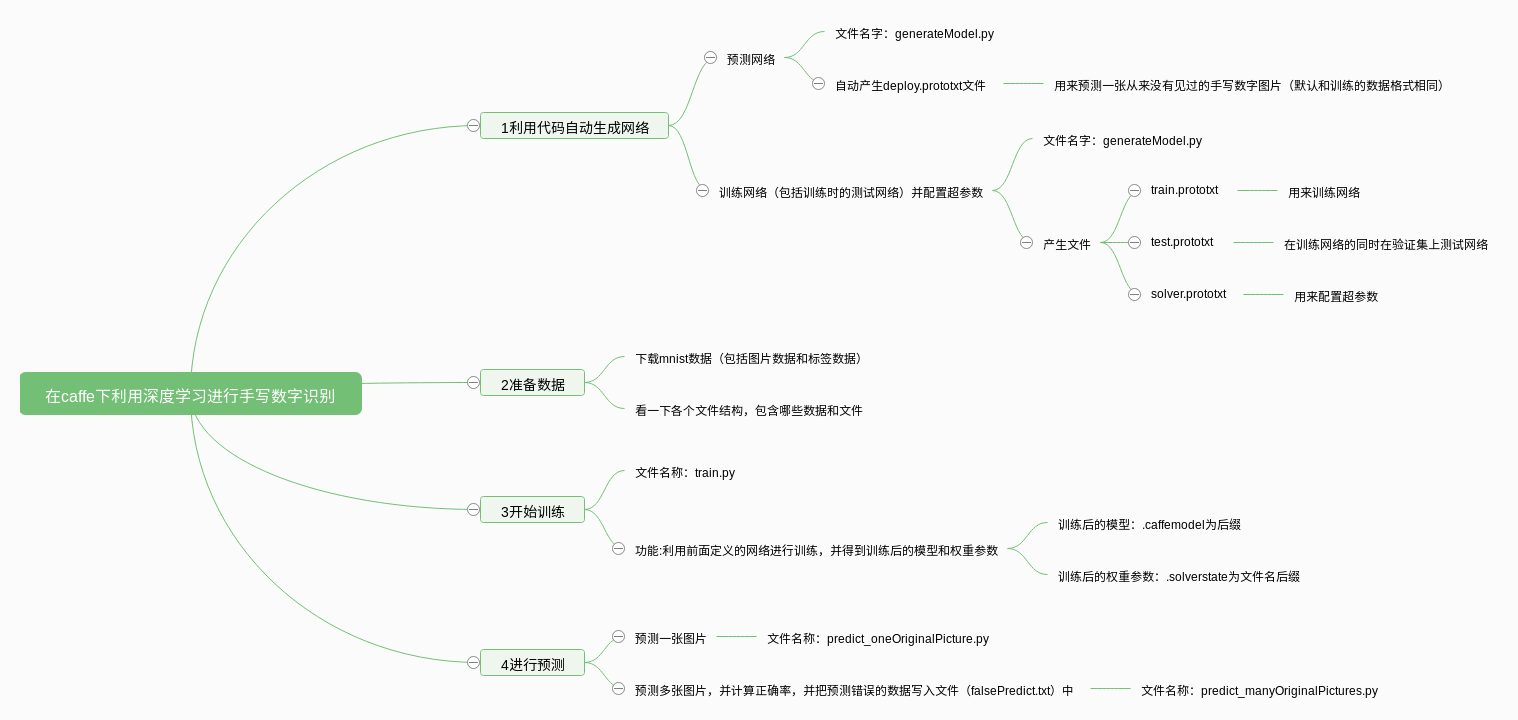

建议按照我的思维导图进行阅读文件，因为我的笔记大部分是按照这个顺序的，而经常在第一次出现时记录比较详细，后面的可能不记录，也有可能是复制黏贴，所以解释可能不好。
- 利用代码产生预测网络
# -*- coding: UTF-8 -*- # 2018年06月02日12:59:57 # 于北京 # 2018年06月08日21:19:28 增加os库，用于更方便路径的设置 # 利用代码产生预测模型文件（预测模型也可以直接写成文本文件） # 有时候，也可以直接下载别人写好的网络，如VGG等 # 输出文件名称：deploy.prototxt（路径名称在本程序中，可以根据实际需要进行修改） import caffe import os # 定义一个输出预测模型的函数 def creat_deploy(): net = caffe.NetSpec() # 调用caffe的方法用于生成一个网络框架. net.conv1 = caffe.layers.Convolution(bottom = 'data', kernel_size = 5, num_output = 20, weight_filler = dict(type = 'xavier')) # net.conv1表示创建卷积层conv1，conv1层的名字，虽然可以随意指定，但是通常由层的类型+标号表示。 # caffe.layers.Convolution表示创建的层为Convolution(即卷积层)，这就是创建层卷积层的方法。 # bottom表示输入数据，数据格式为data（适用于LevelDB或LMDB数据）（而对于HDF5文件，数据类型则是） # kernal_size指的是卷积层的大小，即5*5的卷积层 # num_output表示卷积核的数量，也就是特征图的个数 # weight_filler表示权重的初始化，type='xvaier'指采用xvaier算法来进行初始化，这个方法有一个较好的效果。 # dict表示字典的创建，因为weight_filler有很多参数，这里需要转变成字典格式。 net.pool1 = caffe.layers.Pooling(net.conv1, kernel_size = 2, stride = 2, pool = caffe.params.Pooling.MAX) # pool1表示这是第一个池化层，也是层的名字。 # caffe.layers.Pooling表示利用这个方法创件一个池化层。 # net.convl表示输入，也就是前面一层的输出数据。注意到每一层的输出数据和层的名字相同 # 这里的核为2*2。 # stride表示步长，一般来说，池化层的步长都为2，可以将数据量降低到原有的四分之一。 # caffe.params.Pooling.Max表示利用最大值池化的方法。 # 一般来讲，池化层的特征图与输入相同 net.conv2 = caffe.layers.Convolution(net.pool1, kernel_size = 5, num_output = 50, weight_filler = dict(type = 'xavier')) # 输入为上一层池化层的输出，if net.pool1: # 卷积核为5*5大小。实际上，现在一般采用较小卷积核（一般都是3*3， # 通常来讲，多层小卷积核和浅层大卷积核参数数量相差很多，即使感受视野一样） net.pool2 = caffe.layers.Pooling(net.conv2, kernel_size = 2, stride = 2, pool = caffe.params.Pooling.MAX) # 创建池化层pool2 net.fc1 = caffe.layers.InnerProduct(net.pool2, num_output = 500, weight_filler = dict(type = 'xavier')) # 创建全连接层：net.fc1,其中fc是full connect的首字母。 # 注意到全连接层的创建方式是InnerProduct，实际上，全连接层就是最原始的神经网络的连接方式 # 最原始的连接方式就可以通过向量内积来计算 net.relu1 = caffe.layers.ReLU(net.fc1, in_place = True) # 创建激活层，relu是激活函数的一种，这里利用caffe.layers.ReLU方法来创建 # 输入为net.fc1，一般来说第一个参数为输入，输出和这层的名字相同。 # in_place可以节省内存和显存。 net.score = caffe.layers.InnerProduct(net.relu1, num_output = 10, weight_filler = dict(type = 'xavier')) # 创建评价函数，名字为net.score，和全连接层的创建方法，都是InnerProduct。 # 利用num_output来改变输出特征图的大小,这里的10表示输出有10类,表示十个数字 net.prob = caffe.layers.Softmax(net.score) # 进行softmax操作,输出图片被预测为每个数字的概率,层的名字为prob # 利用caffe.layers.Softmax方法创建 return net.to_proto() # 上述创建好的格式存于数据成员net.to_proto中 # 定义一个想文件中写预测模型的函数 def write_net(deploy_proto): #写入deploy.proto文件 with open(deploy_proto, 'w') as f: # 注意利用with as的方法可以自动清理内存和捕捉异常.一定要常用. # 这里将指定的文件打开,并将句柄给f.利用f就可以操作这个文件 #对数据进行描述 f.write('input:"data"\n') # 表示输入的数据类型 f.write('input_dim:1\n') f.write('input_dim:3\n') f.write('input_dim:28\n') f.write('input_dim:28\n') # 以上四行分别表示数据的格式,即caffe中blob的格式. # 1表示输入一个数据 # 3表示输入彩图,有rgb三个通道的数据 # 两个28表示图片的大小为28*28. # 注意\n表示换行，之一斜线的方向，这是python中的转义字符 f.write(str(creat_deploy())) # 将预测模型写入文件,调用了写模型的函数 if __name__ == '__main__': current_root = os.getcwd() my_project_root = current_root # 项目路径 deploy_proto = my_project_root + "deploy.prototxt" # 输出的数据名称(包含绝对路径) write_net(deploy_proto) # 调用函数写预测模型 print('输出预测模型成功') # 打印输出成功,是人机交互,有一定的作用.- 利用代码生成训练网络，测试网络和超参数文件等
# -*- coding: UTF-8 -*- # 生成以下三个文件 # train.prototxt 这是训练的模型 # test.prototxt 这是训练时测试的模型 # solver.prototxt文件 这是训练模型的配置文件 # 2018年06月02日15:56:00 首次注释 于北京昌平 # 2018年06月08日20:59:22 修改路径 于北京昌平 # 请将下载好的mnist数据文件夹放在当前环境目录下 # 否则请自行设置最后的主文件main函数中的位置，注意只需要改写当前绝对路径后面的部分 import caffe import os # 创建网络模型文件的函数 def create_net(img_list, batch_size, include_acc=False): net = caffe.NetSpec() # 生成网络框架，这是caffe的函数 #ImageData数据层 net.data, net.labels = caffe.layers.ImageData(batch_size = batch_size, source = img_list, transform_param = dict(scale = 1./255), ntop = 2) # 创建数据和标签层,用来输入数据.利用caffe.layers.ImageData方法来创建 # batch_size是指每次运行的数据量,也就是每次迭代使用的图片数量. # source表示图像文件的名字,每一行表示一个图像,包括像素值和label # transform_param表示将像素值进行变换,这里用scale表示进行尺度变换,将每个像素值除以255,变换到0到1之间 # ntop表示输入的数据种类,2就表示有两个,一个是data,一个是label(这个还需要验证),数据在等号前已经说明了 # 当只有一个输入是,可以用top = conv1来赋值 # 注意数据的输入有很多中形式,注意看源码. #卷积层 net.conv1 = caffe.layers.Convolution(net.data, kernel_size = 5, num_output = 20, weight_filler = dict(type = 'xavier')) # 定义一个卷积层,利用caffe.layers.Coveolution方法. # net.data为输入,即原始的图像数据. # kernel_size表示卷积核大小,这里表示5*5.实际上,也可以分开对宽和高进行定义. # num_output表示特征图的个数,就是blob数据的第二个数量,常用来表示图像的通道数 # weight_filler表示权重的初始化方式,Xavier是一种常用的初始化方式 #池化层 net.pool1 = caffe.layers.Pooling(net.conv1, kernel_size = 2, stride = 2, pool = caffe.params.Pooling.MAX) #卷积层 net.conv2 = caffe.layers.Convolution(net.pool1, kernel_size = 5, num_output = 50, weight_filler = dict(type = 'xavier')) #池化层 net.pool2 = caffe.layers.Pooling(net.conv2, kernel_size = 2, stride = 2, pool = caffe.params.Pooling.MAX) #全连层 net.fc1 = caffe.layers.InnerProduct(net.pool2, num_output = 500, weight_filler = dict(type = 'xavier')) #激活函数层 net.relu1 = caffe.layers.ReLU(net.fc1, in_place = True) # 以上函数的解释可以参见generateDeploy文件. #全连层 net.score = caffe.layers.InnerProduct(net.relu1, num_output = 10, weight_filler = dict(type = 'xavier')) # 类似于一种全连接层,用于计算当前网络的目标值,这还处于前馈网络的环节 # 输出属于0到9的概率,也就是num_output为10 # 权重参数的初始化选择Xavier方式 #softmax层 net.loss = caffe.layers.SoftmaxWithLoss(net.score, net.labels) # 计算这个深度网络的损失,根据网络得到的输出和label的groundtruth值. # 这也是一个层,名字为loss,输出值也是loss,利用caffe.layers.SoftmaxWithLoss方式计算. # 具体的方法可以参考源码,其实就是softmax算法 if include_acc: net.acc = caffe.layers.Accuracy(net.score, net.labels) # 建立求准确率层,名字为net.acc,利用caffe.layers.Accuracy # 需要明白怎样计算准确率的.不过这里比较简单,就是对的个数除以总个数. return net.to_proto() return net.to_proto() # 返回网络的结构,用于写入文件. # 定义一个将网络写入文件的方式 def write_net(train_proto, train_list, test_proto, test_list): # 写入prototxt文件 with open(train_proto, 'w') as f: # 再次提醒,务必要学会with as的用法,可以自动关闭清空内存,还可以捕捉异常 f.write(str(create_net(train_list, batch_size = 64))) # 通过creat_net函数创建网络结构,并通过str强制转化成字符串写入文件 # 这里batch_size表示一次迭代选择的数据(图片)数量 #写入prototxt文件 with open(test_proto, 'w') as f: f.write(str(create_net(test_list, batch_size = 100, include_acc = True))) # 这里写入求准确率的文本,每次选择batch_size(100)个数据进行检测,数据来自与test数据集. # 注意到训练集的数据和这个测试集的数据不一样. # 定义一个函数来生成sovler文件. def write_sovler(my_project_root, solver_proto, train_proto, test_proto): sovler_string = caffe.proto.caffe_pb2.SolverParameter() # 利用caffe.proto.caffe_pb2.SolverParameter方法来创建对象 sovler_string.train_net = train_proto # 指定训练网络 sovler_string.test_net.append(test_proto) # 指定附加的测试网络 sovler_string.test_iter.append(100) # 10000/100 测试迭代次数 sovler_string.test_interval = 938 # 60000/64 每训练迭代test_interval次进行一次测试,即设置测试的迭代次数间隔 sovler_string.base_lr = 0.01 # 基础学习率 sovler_string.momentum = 0.9 # 动量, 这是SGD+Monmentum的迭代算法才有的参数 sovler_string.weight_decay = 5e-4 # 指定权重衰减系数 sovler_string.lr_policy = 'step' # 学习策略,step是一种学习策略,用以改变基础学习率. sovler_string.stepsize = 3000 # 学习率变化频率,配合上面的学习策略,也就是'step'使用. sovler_string.gamma = 0.1 # 学习率变化指数,和'step'学习策略相关 sovler_string.display = 20 # 每迭代display次显示一次结果 sovler_string.max_iter = 9380 # 10 epoch 938*10 最大迭代次数 # 注意到迭代次数有很多的相关性 sovler_string.snapshot = 938 # 保存模型的临时迭代数,俗称快照,就是在程序运行过程中,也进行模型的存储 sovler_string.snapshot_prefix = my_project_root + 'mnist' # 模型快照的绝对地址前缀 sovler_string.solver_mode = caffe.proto.caffe_pb2.SolverParameter.CPU # 优化模式选择CPU模式还是GPU模式 with open(solver_proto, 'w') as f: f.write(str(sovler_string)) # 将solver对象以string方式写入文件 # 以下为主函数 if __name__ == '__main__': current_root = os.getcwd() # 利用os.getcwd()得到当前目录,这比手动输入要好的多 my_project_root = current_root # my_project_root = "/home/xml/" # 定义一个绝对路径前缀,其实就是项目所在的文件夹上一级目录,也就是用户目录 # 可以在命令行中用pwd命令来得到当前目录,后面也会介绍用python的第三方库os来操作 train_list = my_project_root + "/mnist/train/train.txt" # train.txt文件的位置,可以根据自己的文件目录去修改 test_list = my_project_root + "/mnist/test/test.txt" # test.txt文件的位置 train_proto = my_project_root + "/train.prototxt" # 保存train.prototxt文件的绝对位置与名字 test_proto = my_project_root + "/test.prototxt" # 保存test.prototxt文件的绝对位置与名字 solver_proto = my_project_root + "/solver.prototxt" #保存solver.prototxt文件的绝对位置与名字 write_net(train_proto, train_list, test_proto, test_list) print "成功生成train.prototxt和test.prototxt" # 生成训练网络和测试网络的脚本文件并输出提示消息 write_sovler(my_project_root, solver_proto, train_proto, test_proto) print "成功生成solver.prototxt" # 生成solver的脚本文件并输出提示消息 # 还留下一些问题: # 学习率的构成,调整,不同学习率的作用域及其算法原理 # 学习策略的分类和算法原理- 进行训练
# coding: utf-8 # 开始执行训练 # 这里使用IDE端进行训练 # 虽然命令行也可以进行训练，但是一旦出问题就会很很糟糕 # 命令行进行训练,还可以使用sh文件并配合sh命令 # 2018年06月02日17:45:56 于北京 import caffe import os # 定义训练的函数 def train(solver_proto): # 输入是solver文件的绝对目录和文件名. caffe.set_mode_cpu() # 指定使用CPU进行训练,如果是GPU,还要指定使用哪个GPU进行训练 solver = caffe.SGDSolver(solver_proto) # 利用solver文件执行训练 solver.solve() # 未知,有待分析 # 以下为主文件 current_root = os.getcwd() # my_project_root = "/home/xml/" # solver_proto = my_project_root + "learning/mnist/solver.prototxt" solver_proto = current_root + '/solver.prototxt' # 指定solver文件的绝对位置,注意里面表示上下级的/符号,要配合好 # 必要时使用pritf进行检查,因为打不开一个文件有时不报错 train(solver_proto) print ("训练完成") # 注意到模型文件存在的目录在my_project_root目录下,这点怎么改,还需要学习.- 进行单张图片的测试
# -*- coding: UTF-8 -*- # 利用训练得到的模型，对输入的一张图片（手写数字）进行预测 # 这张图片和训练的图片尺寸相同 import caffe import numpy as np import os def test(my_project_root, deploy_proto): caffe_model = my_project_root + '/mnist_iter_9380.caffemodel' # 生成的模型文件的绝对位置和名字（模型中已经包括了各个权重参数） img = my_project_root + '/mnist/test/0604_1.png' # 一张待测图片 labels_filename = my_project_root + '/mnist/test/labels.txt' # 类别名称文件,将数字标签转换回类别名称 net = caffe.Net(deploy_proto, caffe_model, caffe.TEST) # 加载训练好的模型和预测网络 # deploy_proto表示预测网络 # caffe_model表示训练好的模型 #图片预处理设置 transformer = caffe.io.Transformer({'data': net.blobs['data'].data.shape}) # 将图片的shape转化为格式(1,3,28,28) # 利用caffe.io.Transformer方法进行转化. # 这里面的细节还需要进一步研究 transformer.set_transpose('data', (2,0,1)) # 改变维度的顺序，由原始图片(28,28,3)变为(3,28,28) # 利用caffe.io.Transformer的对象的set_transpose方法进行维度的调整 # 将数据维度(0,1,2)变成(2,0,1).后一种模式就是caffe中的blob数据格式(1,3,宽度,高度) # 其中1表示输入的一张图片,3表示3通道. transformer.set_raw_scale('data', 255) # 缩放到【0，255】之间 transformer.set_channel_swap('data', (2,1,0)) # 交换通道，将图片由RGB变为BGR im = caffe.io.load_image(img) # 加载图片,也可以用opencv等来完成,这里使用了caffe.io.load_image方法 net.blobs['data'].data[...] = transformer.preprocess('data',im) # 执行上面设置的图片预处理操作，并将图片载入到blob中 # 将图片转化成caffe的blob数据格式 # 为什么是这样的方式还需进一步学习 out = net.forward() # 执行测试 labels = np.loadtxt(labels_filename, str, delimiter='\t') # 读取类别名称文件,里面是10个数字,从0到9,表示图片的分类 prob = net.blobs['prob'].data[0].flatten() # 取出最后一层（Softmax）属于某个类别的概率值 order = prob.argsort()[-1] #将概率值排序，取出最大值所在的序号 print '图片数字为:',labels[order] #将该序号转换成对应的类别名称，并打印 if __name__ == '__main__': # 这行代码值得讨论一下 # 先不看下划线 # 表示当这整个代码被运行时,这个模块名字为main,下面的代码会被运行 # 如果整个代码被当做模块引入其他代码时,本代码的模块就不为main了,以下代码就不会被运行. # 简单了解可参考:https://blog.youkuaiyun.com/duanboqiang/article/details/52921819 # 详细了解请查考:http://blog.konghy.cn/2017/04/24/python-entry-program/ # 这里留意以下__name__和__main__的用法,其实身边很多人讲不清这个用处.只知道这时python的内置方法或者函数. my_project_root = os.getcwd() #my-caffe-project目录 deploy_proto = my_project_root + "/deploy.prototxt" #保存deploy.prototxt文件的位置 test(my_project_root, deploy_proto)- 进行多张图片的测试并计算准确率
# -*- coding: UTF-8 -*- # 利用训练得到的模型，对输入的多张图片（手写数字）进行预测 # 为了测试在很多新数据下的准确率 # 所有图片格式和训练图片相同 # 2018年06月04日02:00:58 # 这里需要测试的图片及文本信息放置的位置在函数test中,其实并不是很好,应该设计成主函数的一个形参 import caffe import numpy as np import os # 定义一张图片的预测函数 # 输入: # my_project_root 当前项目的根目录 # deploy_proto 预测模型(绝对路径) # # testFile 需要检测准确率的文件数据(包含图像名称和数据) # 将预测错误的信息写入一个文件 def test(my_project_root, deploy_proto): caffe_model = my_project_root + '/mnist_iter_9380.caffemodel' # 生成的模型文件的绝对位置和名字（模型中已经包括了各个权重参数） falseFile = my_project_root + '/falsePredict.txt' writeFalseResult = open(falseFile,'w+') # 打开一个文件，里面将会写入预测错误的图片及其相关信息，包括图片名称，正确的label，错误的label（按照顺序） numberOfImage = 0 # 记录测试了多少张图片 rightNumber = 0 # 记录正确预测的个数 filesToPredict = my_project_root + '/mnist/test/test.txt' with open(filesToPredict) as f: for lines in f.readlines(): numberOfImage += 1 img = lines.split() imgName = img[0] # print(imgName) imgLabel = img[1] # 考虑到程序健壮性,这里应该判断是否有这个数据. img = my_project_root + '/' +imgName # 一张待测图片 labels_filename = my_project_root + '/mnist/test/labels.txt' # 类别名称文件,将数字标签转换回类别名称 net = caffe.Net(deploy_proto, caffe_model, caffe.TEST) # 加载训练好的模型和预测网络 # deploy_proto表示预测网络 # caffe_model表示训练好的模型 # 图片预处理设置 transformer = caffe.io.Transformer({'data': net.blobs['data'].data.shape}) # 将图片的shape转化为格式(1,3,28,28) # 利用caffe.io.Transformer方法进行转化. # 这里面的细节还需要进一步研究 transformer.set_transpose('data', (2, 0, 1)) # 改变维度的顺序，由原始图片(28,28,3)变为(3,28,28) # 利用caffe.io.Transformer的对象的set_transpose方法进行维度的调整 # 将数据维度(0,1,2)变成(2,0,1).后一种模式就是caffe中的blob数据格式(1,3,宽度,高度) # 其中1表示输入的一张图片,3表示3通道. transformer.set_raw_scale('data', 255) # 缩放到【0，255】之间 transformer.set_channel_swap('data', (2, 1, 0)) # 交换通道，将图片由RGB变为BGR im = caffe.io.load_image(img) # 加载图片,也可以用opencv等来完成,这里使用了caffe.io.load_image方法 net.blobs['data'].data[...] = transformer.preprocess('data', im) # 执行上面设置的图片预处理操作，并将图片载入到blob中 # 将图片转化成caffe的blob数据格式 # 为什么是这样的方式还需进一步学习 out = net.forward() # 执行测试 labels = np.loadtxt(labels_filename, str, delimiter='\t') # 读取类别名称文件,里面是10个数字,从0到9,表示图片的分类 prob = net.blobs['prob'].data[0].flatten() # 取出最后一层（Softmax）属于某个类别的概率值 order = prob.argsort()[-1] # 将概率值排序，取出最大值所在的序号 print '图片数字为:', labels[order] # 将该序号转换成对应的类别名称，并打印 if labels[order]==imgLabel: # 判断是否预测正确 rightNumber += 1 else: result = imgName + ' ' + imgLabel + ' ' + str(labels[order]) writeFalseResult.write('{}\n'.format(result)) # 如果没有预测正确，则将图片名称信息，图片正确的label，预测的分类依次写入对应文件中 # 其中，\n表示换行操作 if numberOfImage > 0:#需要一个防止分母为0的情况,提高程序的健壮性 print '正确的张数为', rightNumber print '共测试图片', numberOfImage, '张' # 输出正确率的统计值 print '准确率为', 100. * rightNumber/numberOfImage, '%' # 注意如果这里不是100.,也就说不加100后的小数点,有时数据量大时,正确率不是1,而会变成0的成功率 # 此外还要注意到,100.放在最后也是不行的,因为前面的运算使得数为整形,变成了0,再乘以100.成为小数,也是0.0而已 writeFalseResult.close() # 一定要记得关闭写文件的内存，养成这样的习惯 if __name__ == '__main__': # 这行代码值得讨论一下 # 先不看下划线 # 表示当这整个代码被运行时,这个模块名字为main,下面的代码会被运行 # 如果整个代码被当做模块引入其他代码时,本代码的模块就不为main了,以下代码就不会被运行. # 简单了解可参考:https://blog.youkuaiyun.com/duanboqiang/article/details/52921819 # 详细了解请查考:http://blog.konghy.cn/2017/04/24/python-entry-program/ # 这里留意以下__name__和__main__的用法,其实身边很多人讲不清这个用处.只知道这时python的内置方法或者函数. my_project_root = os.getcwd() # 项目根目录 deploy_proto = my_project_root + "/deploy.prototxt" # 保存deploy.prototxt文件的位置 test(my_project_root, deploy_proto)- 一个方便大家的博客怎能没有训练数据！
mnist数据下载：链接: https://pan.baidu.com/s/1xBCi3mHY743d2hM_jvYH1Q 密码: ihew
后续会进一步分析一些问题：
# caffe中各个文件的区别,训练网络,测试网络,与预测网络三者的区别。 # 总结每个层的作用,区别,原理,代码中的定义方式
# caffe中各个文件的区别,训练网络,测试网络,与预测网络三者的区别。 # 为什么caffe的一些函数和方法不能自动补全? # 如何可视化网络框架 # 总结每个层的作用,区别,原理,代码中的定义方式
