D类功放几种常见“爆破音”问题根源与改善措施

       影音娱乐系统在各领域发挥着重要作用。在个人电脑和家庭影音中，高品质音频为用户提供沉浸式体验。在电动汽车中，影音系统不仅提供驾乘乐趣，还通过声学车辆报警系统保障行人安全。高通道数量和输出功率的音响系统营造逼真的音效，让乘客沉浸在剧场般的环绕声中。此外，车载影音系统可整合紧急呼叫系统，通过触发警告确保驾乘安全。影音娱乐系统以其提供高品质音频、行人安全和驾乘体验的功能，为用户带来愉悦和便利。其中，D类功率放大器以高输出功率，高效率，小体积等优点，在音响领域异军突起。

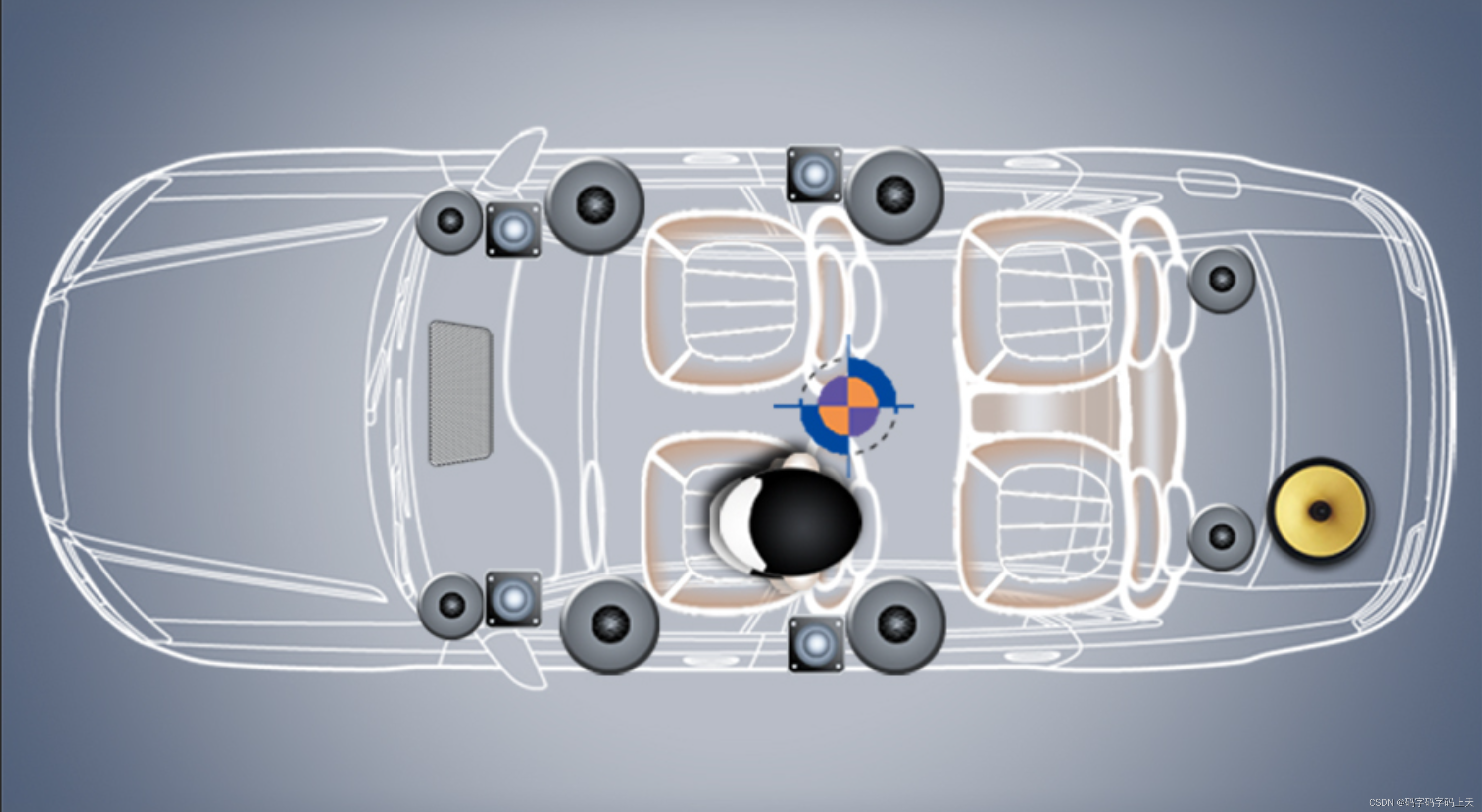

图1. 座舱音响系统喇叭分布图

在数字D类功放刚上电或功放播放状态切换时，人耳偶尔会听到“嘣”的声音，我们把这个爆破的Pop Noise。数字功放Pop Noise 出现的原因有很多，本文主要分析Pop Noise 出现原因，并提供相应解决方法。

问题1：电容充放电

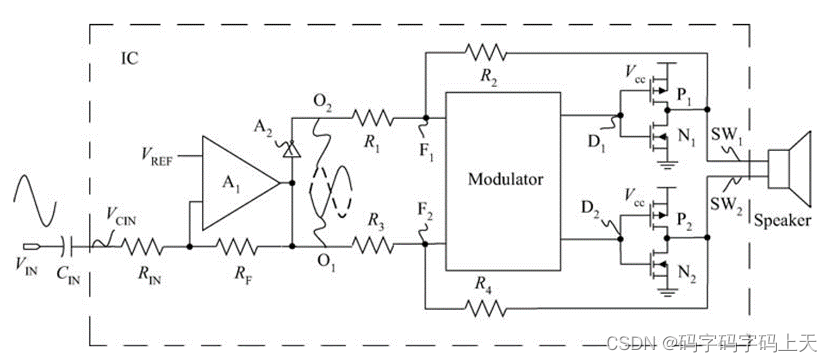

图2.单端功放结构示意图

图2 所示为单端输入功放，A1是比较放大器，用于设置增益，增强输入信号的负载能力。A2输出同A1输出完全反向。Modulator用于信号调制，将输入的模拟信号与三角波比较，生成PWM波驱动外围MOS。比较
