FileChannel之event写入磁盘

前言：

---

Channel是介于Source与Sink的中重要一环，如果没有channel数据就不能传输同时channel的存在也使得source与sink的耦合性降到了最低。另外，对于大多数数据分析来说，日志丢失是不可忍受的，所以，现在线上使用最多的Channel，就是FileChannel。

• 在flume中事务是一个重要的概念，事务保证了数据的可用性。这里的事务有别于数据库中的事务，比如在批量event发送事务在回滚时，可能会造成数据重复，所以flume保证的是每条数据最少发送一次，以此来保证数据不丢失。

---

在大多数系统的设计中，为了保证高吞吐量，都会允许一小部分数据损失（比如每隔几秒再进行刷盘操作，将缓冲区的数据写如磁盘文件），但FileChannel却没有这样的设计，它通过在一次事务中提交多个Event来提高吞吐量，做到了只要事务被提交，那么数据就不会有丢失。但需要注意，FlumeChannel是没有副本的，所以就意味着如果磁盘损坏，那么数据就无法恢复了。

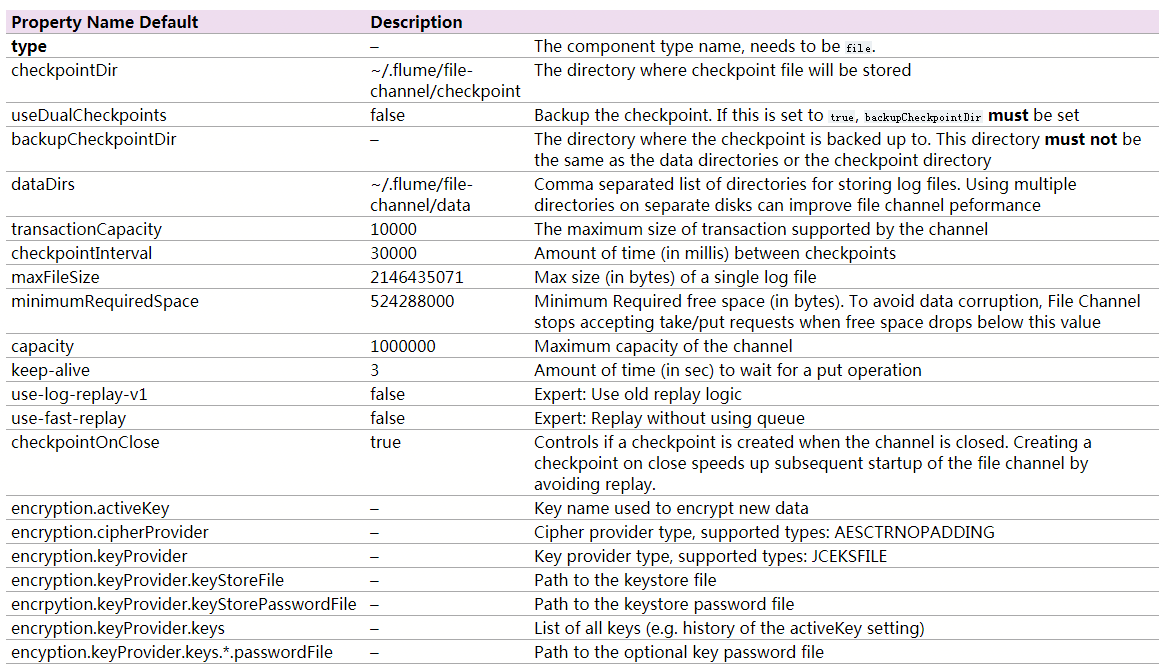

• 先来看看File Channel有哪些属性可以配置：

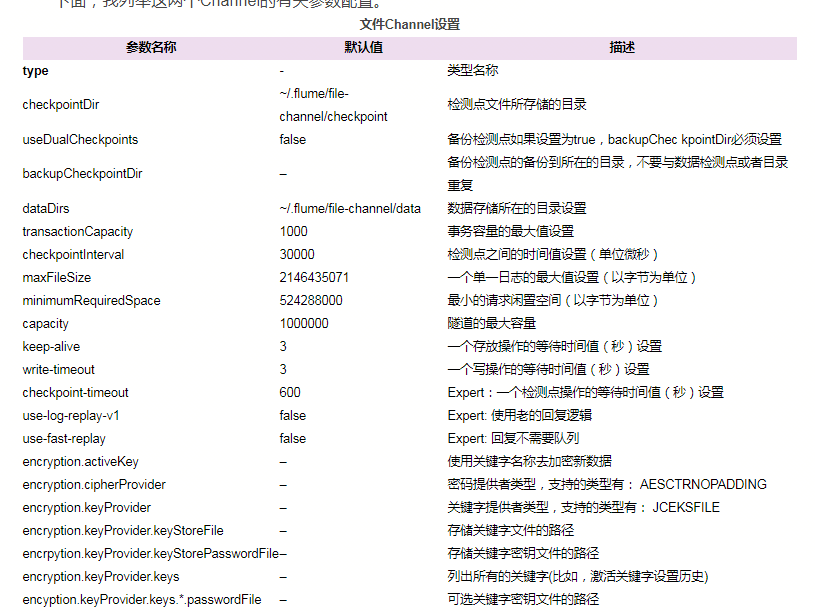

• 图中具体属性翻译见下图：


现在来看一下在Flume Agent的配置文件中，File Channel是怎么配置，见下图：

从上图中可以看到设置了两个目录，第一个是检查点的目录（checkpointDir），第二个是数据的目录（dataDirs）。那么设置检查点的作用是什么？我们知道，在File Channel中，有一个内存队列来保存已被Source写入但还未被Sink消费的Event数据的指针，Event指针指向的就是Event在数据目录下数据文件中存放位置，所以，你很自然的就能想到检查点指的就是内存队列在某一稳定时刻的“快照”，而且每隔一段时间（checkpointInterval）File Channel会将内存队列持久化到磁盘文件，也就是我们配置的检查点目录下。为了保证内存队列“快照”的完整性，再将内存队列持久到磁盘文件时需要锁定内存队列，就是说此过程不Source不能写Channel，Sink也不能读Channel。你没猜错，上面的backupCheckpointDir就是检查点目录的备份目录，因为检查点文件是经常读写的，很容易在Flume Crash时导致文件损坏，所以如果要做到快速恢复，就可以给检查点配置一个复本。

---

下面讲解源码：从github上fork下flume1.6，找到FileChannel类，其中最常见的属性如下代码所示：

  private Integer capacity = 0;
  private int keepAlive;
  protected Integer transactionCapacity = 0;
  private Long checkpointInterval = 0L;
  private long maxFileSize;
  private long minimumRequiredSpace;
  private File checkpointDir;
  private File backupCheckpointDir;
  private File[] dataDirs;
  private Log log;
  private volatile boolean open;
  private volatile Throwable startupError;
  private Semaphore queueRemaining;
  private final ThreadLocal<FileBackedTransaction> transactions =
      new ThreadLocal<FileBackedTransaction>();
  private String channelNameDescriptor = "[channel=unknown]";
  private ChannelCounter channelCounter;
  private boolean useLogReplayV1;
  private boolean useFastReplay = false;
  private KeyProvider encryptionKeyProvider;
  private String encryptionActiveKey;
  private String encryptionCipherProvider;
  private boolean useDualCheckpoints;
  private boolean compressBackupCheckpoint;
  private boolean fsyncPerTransaction;
  private int fsyncInterval;
  private boolean checkpointOnClose = true;

然后浏览FileChannel的方法，发现很多操作的实现都是与log属性有关的，于是打开Log.java，然后预览Log类中的内部方法和属性，发现其中的方法都是我们所需要的。例如：将Source将Event放入Channel肯定调用的是Log#put(long transactionID, Event event)方法，Sink从Channel取Event肯定调用的是Log#get(FlumeEventPointer pointer)方法等。如果直接看Log的这些方法，是不容易看明白它是怎么被调用，是被谁调用这些问题的，于是先直接从Source的角度来看Channel的Event写入过程。

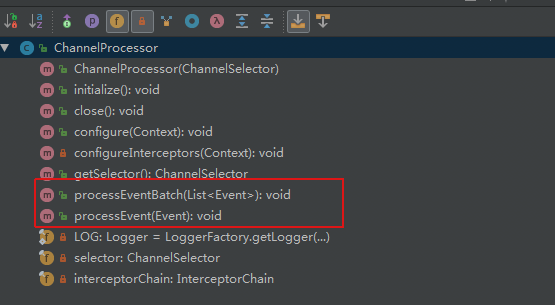

每个Source都需要设置一个通道处理器（ChannelProcessor）【此处需要另行看source写入channel详解】，写入Channel不是由Source来完成的，通道处理器用于暴露服务来将Event写入Channel，它是单线程的（Executors.newSingleThreadExecutor）。通道处理器写入Event的put操作有两种：processEvent和processEventBatch，分别用来写入单个Event和一次性批量写入多个Event，两个方法的内部处理过程都差不多，见下图所示：

通道处理器将Event写入到Channel的整个过程可以分成5个步骤：

• 1.将Event进行拦截器链进行过滤；
• 2.通过通道选择器来选择该Event需要写入的哪些Channel；
• 3.从Channel中获取一个事务；
• 4.调用Channel的put方法将Event写入Channel；
• 5.提交事务或回滚。

其中如果某（批次）Event需要写入多个Channel，则步骤3-5是在for循环中执行的，可见，如果要将Event写入n个通道，则整个过程将产生n次事务操作。所以，纵观Source、Channel和Sink的实现，Channel的实现无疑是最重量级的。

第1步：拦截器

拦截器构造工厂（InterceptorBuilderFactory）将用户配置的拦截器组装成拦截器链，通道处理器将需要写入Channel的Event先放入拦截器链进行过滤，如果最后返回的Event不为空，说明没被过滤掉，拦截器不一定只是为了过滤Event，它还可以给Event的头部添加一些必要信息，比如数据的日志文件来源等。拦截器代码如下所示：

public void processEvent(Event event) {

    event = interceptorChain.intercept(event);
    if (event == null) {
      return;
    }
...
}

然后进入到方法内部：

public Event intercept(Event event) {
    for (Interceptor interceptor : interceptors) {
      if (event == null) {
        return null;
      }
      event = interceptor.intercept(event);
    }
    return event;
  }

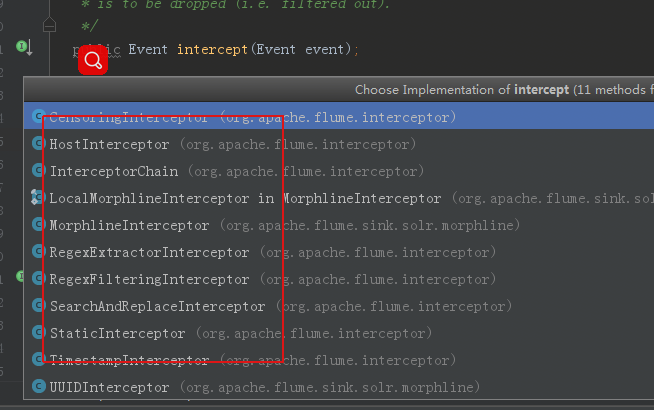

就是从此处调用的拦截器，包括自定义的拦截器：

第2步：选择器

确定该（批次）Event需要写入哪些Channel，这些Channel包括要求（required）的和可选（optional）的，要求的Channel是需要保证写入成功的（如果失败则会重试），可选的Channel只会尝试写入一次，不管失败与否。每个通道处理器实例都配置有一个通道选择器（ChannelSelector），通道处理器的构造器的入参就是通道选择器，Channel的选择就是由通道选择器来做的。通道选择器会对Event的头部信息来进行筛选，决定该Event需要写入到哪些Channel，具体配置可以参考官方文档，该部分不看代码也能明白其实现，所以通道选择器不做具体介绍了。

知道要写入哪些Channel后，通道抽利器将for循环遍历Channel列表将该（批次）Event依次放入Channel中，将该（批次）Event写入该Channel前，会先通过改Channel创建事务（步骤3），全部写入成功（步骤4）后将提交事务（步骤5，commit），否则会回滚（步骤5，rollback）并抛出异常。此处针对批处理事物，即使其中有个一个event导致事物回滚。

**
由于flume中的事物与数据库中的事物严格意义上是不同的，它存在的目的是为了防止防止数据的丢失，这将导致一个问题：在批处理中当多个event需要写入一个channel中时，当其中某个event写入失败将导致事务回滚时，由于在之前的Channel已经写入成功了，所以该批次Event会再次被提交给通道处理器，上次那些已经成功写入Event的Channel将会被重复写入，这似乎是Flume设计的一个缺陷，所以只能下游的系统自己来处理重复消息了。写完要求（required）的Channel，将会继续将Event写入可选（optional）的Channel（如果配置了的话），写入可选的Event也是会开启事务的，但如果出错只会回滚但不会对外抛出异常。
**

第3步：事物处理

从Channel中获取一个事务。在Flume中，Transaction接口定义了事务的四种状态（Started,Committed,RolledBack,Closed）和对应四种操作（begin,commit,rollback,close），将事务对象借助ThreadLocal来进行管理，便于跟踪和使用，但事务对象在Flume中不会重复使用，也就是说事务在提交或回滚后将会关闭，然后当重新从FileChannel中获取一个新的事务时，发现原有的事务时关闭状态时，将会新建一个。抽象事务原语类BasicTransactionSemantics实现了Transaction接口，增加了几个成员属性，最重要的就是初始化事务ID（initialThreadId）了，它在事务的构造方法中会记录创建它的线程ID，并在事务提供的所有操作之前都会通过initialThreadId来检查当前的线程是否是创建它的线程，如果不是则抛异常:

Preconditions.checkState(Thread.currentThread().getId() == initialThreadId, "XXX called from different thread than getTransaction()!");

BasicTransactionSemantics在Transaction原有的基础上增加了put和take方法，并为这6种方法都添加了对应的do操作方法，而原方法的操作只是在为了在调用其do方法前做状态检查（如put将调用doPut，begin将调用doBegin等），可知Channel中获取一个事务其实就是调用了它ThreadLocal属性（currentTransaction）的get方法来获取当前线程绑定的事务对象。由于每种通道的实现都不同，所以都需要自己去实现事务的具体细节，而文件通道File Channel的事务是由直接写在FileChannel类的静态内部类FileBackedTransaction来实现的。Channel可以设置最大的事务数量（transactionCapacity，默认10000），该数量不能超过通道的容量（当然也没必要超过，capacity，默认1000000），比如我们设置文件通道的最大事务数量是10000，表明Source往Channel写时最多能开启10000个事务，Sink从Channel中取Event时最多也能开启10000个事务。

第4步，即Source将Event写Channel。

通道处理器将调用各自Channel中的put方法将一个Event写入Channel实例，而不用关心其具体细节。抽象通道原语类BasicChannelSemantics对事务进行了ThreadLocal包装（步骤3中已经说了，即 private ThreadLocal currentTransaction = new ThreadLocal();），保证了事务实现的单线程调用，BasicChannelSemantics中实现了Channel的put方法，它直接调用的就是当前线程中事务实例的put方法：

    public void put(Event event) throws ChannelException {
    BasicTransactionSemantics transaction = currentTransaction.get();
    Preconditions.checkState(transaction != null,
        "No transaction exists for this thread");
    transaction.put(event);
  }

这下又直接将实现细节交给了不同Channel事务类的实现。BasicTransactionSemantics是实现了Transaction接口的抽象类，我们来看下它的put实现：

  protected void put(Event event) {
    Preconditions.checkState(Thread.currentThread().getId() == initialThreadId,
        "put() called from different thread than getTransaction()!");
    Preconditions.checkState(state.equals(State.OPEN),
        "put() called when transaction is %s!", state);
    Preconditions.checkArgument(event != null,
        "put() called with null event!");

    try {
      doPut(event);
    } catch (InterruptedException e) {
      Thread.currentThread().interrupt();
      throw new ChannelException(e.toString(), e);
    }
  }

可见，它直接调用的是doPut方法（步骤3提到过）。FileBackedTransaction为FileChannel的事务实现类，它实现了BasicTransactionSemantics，FileBackedTransaction中有两个FlumeEventPointer的双端队列：takeList和putList，用于存储一个事务中（Source）需要写入Channel或（Sink）需要从Channel读取的Event的指针，因为在Flume中，事务只包含Source写Channel或者Sink读Channel这两个操作中的一个，所以在实际情况中，takeList和putList有一个会为空。FileBackedTransaction的doPut实现中，先会去检查putList队列是否已经满了：

putList.remainingCapacity() == 0

如果满了则直接抛异常，FileBackedTransaction中还有个queueRemaining的信号量类型（Semaphore），它由其构造函数传入，queueRemaining的许可数正好是File Channel的容量，所以它还会通过它检查File Channel是否还有剩余空间（queueRemaining.tryAcquire(keepAlive,TimeUnit.SECONDS)），如果你看过Flume官方文档中File Channel的属性配置，一定对keep-alive这个属性有过疑问，文档中对它的描述是：Amount of time (in sec) to wait for a put operation，即等候put操作的时间数量，默认值是3，它就是刚才queueRemaining获取一个可用许可的等待的秒数（keepAlive），就是说，如果文件通道满了，它最多等它3秒，所以，当对于该File Channel来说，如果它的Sink消费消息的能力低于Source往Channel写入消息的能力，这个值可以稍微设置大点。当成功拿到写入许可后，它会调用Log对象来获取共享锁（log.lockShared()），它其实是检查点的读锁（checkpointReadLock.lock()，那什么是检查点呢？本文稍后会说）。当读锁获取到以后，它会调用Log的put方法

FlumeEventPointer ptr = log.put(transactionID, event);

来开始真正进入“写磁盘文件”的流程。我们现在来仔细瞅瞅log.put的过程，Log不是简单的将Event写入文件，它先对它进行了Put对象的包装，Put类除了包含一个Event的成员属性，还包含了事务ID(transactionID)和写顺序ID(logWriteOrderID),事务ID即通道获取的事务对象中的事务ID,而这个写顺序ID是由WriteOrderOracle.next()直接生成的，在单个Flume Agent实例中是唯一的。所以，Log是将Put对象写入到文件中。由于我们可以在File Channel中配置多个数据存储目录（dataDirs），之所以Flume让你配置多个数据目录，是为了提升并发写的能力，这也从侧面说明，“写”是个多线程操作。为了达到负载均衡，Log使用事务ID对dataDirs数量取模来决定写入哪个数据存储目录

(int)Math.abs(transactionID % (long)logFiles.length());

每个数据目录其实是一个LogFileV3类的实例，当知道写入哪个数据目录后，将先检查该数据目录下面的文件是否还有足够的可供空间（代码中写死的15L*1000L，不可配，为什么会有这个空间，还有待稍后分析），如果有足够的可用空间，则直接调用LogFileV3的put方法，将Put对象写入磁盘文件中，写入时，还会对Put对象的ByteBuffer进行进一步包装，比如在前面加上ByteBuffer的长度（limit）等，写之前会记录当前数据文件指针的位置，即offset（getFileChannel().position()），写完（int wrote = getFileChannel().write(toWrite);）后，将该数据文件ID和offset一并返回（return Pair.of(getLogFileID(), offset);），便于后面追查记录位置。

这里第一次提到了数据文件ID一词，为了保证每个数据目录（dataDir）下数据文件的合理大小，当数据超过一个数据文件的最大容量时，Flume会自动在当前目录新建一个数据文件，为了区分同一个数据目录下的数据文件，Flume采用文件名加数字后缀的形式（比如log-1、log-2）,其中的数字后缀就是数据文件ID，它由Log实例中的nextFileID属性来维护，它是原子整形，由于在Flume Agent实例中，一个File Channel会对应一个Log实例，所以数据文件ID是唯一的，即使你配置了多个数据目录。每个数据文件都有一个对应的元数据文件（MetaDataFile），它和数据文件在同一目录，命名则是在数据文件后面加上.meta，比如log-1对应的元数据文件是log-1.meta，其实就是将Checkpoint对象通过谷歌的Protos协议序列化到元数据文件中，Checkpoint存储了对应数据文件的诸多重要信息，比如版本、写顺序ID(logWriteOrderID)、队列大小（queueSize）和队列头索引（queueHead）等。元数据文件主要用于快速将数据文件的信息载入到内存中，即重播（replay）时使用。

这种数据文件ID+位置的组合就是Event指针对象FlumeEventPointer，它有两个int属性，fileId（文件ID）和offset（位置偏移量）。当拿到FlumeEventPointer对象，说明Event已经写入磁盘缓冲区成功（还未强制刷盘）。接下来FileBackedTransaction.doPut需要将得到的FlumeEventPointer和事务ID临时存放到内存队列queue的inflightPuts属性中（queue.addWithoutCommit(ptr,transactionID);），之所以说临时存放，是因为事务还未提交，还不能直接将FlumeEventPointer放入queue的已提交数据容器backingStore中，不然就提前暴露给Sink了，这也方便区分哪些Event还未被真正提交，方便后面回滚。queue就是FlumeEventQueue的一个实例，对于File Channel来说，采用的是文件作为存储介质，突然的服务宕机重启不会带来数据丢失（没有刷盘的数据或磁盘损坏除外），但为了高效索引文件数据，我们得在内存保存写入到文件的Event的位置信息，前面说了，Event的位置信息可由FlumeEventPointer对象来存储，FlumeEventPointer是由FlumeEventQueue来管理的，FlumeEventQueue有两个InflightEventWrapper类型的属性：inflightPuts和inflightTakes，InflightEventWrapper是FlumeEventQueue的内部类，专门用来存储未提交Event（位置指针），这种未提交的Event数据称为飞行中的Event（in flight events）。因为这是往Channel的写操作，所以调用InflightEventWrapper的addEvent(Long transactionID,Long pointer)方法将未提交的数据保存在inflightPuts中（inflightEvents.put(transactionID, pointer);），注意，这里有个小细节，InflightEventWrapper的addEvent的第二个入参是Long类型的，而我们要保存的是FlumeEventPointer类型，所以，在FlumeEventPointer.toLong方法中，会将FlumeEventPointer的两个int属性合成一个long属性，以方便存储，方法如下：

  public long toLong() {
    long result = fileID;
    result = (long)fileID << 32;
    result += (long)offset;
    return result;
  }

这一步做完之后，写入Channel的操作就完成了，立马释放共享锁（log.unlockShared();）和信号量（queueRemaining.release();）。

第5步，事务提交或回滚，我们这里重点关注提交过程。

当一个事务提交后，Channel需要告知Source Event已经成功保存了，而Source需要通知写入源已经写入成功，即成功ACK.那么，事务提交的过程是不是很简单呢？其实不然，我们接着看。File Channel的事务提交过程由FileBackedTransaction.doCommit方法来完成，对于Source往Channel的写操作（putList的size大于0）来说，还是会先通过Log对象拿到检查点的共享锁（log.lockShared();），拿到共享锁后，将调用Log对象的commit方法，commit方法先将事务ID、新生成的写顺序ID和操作类型（这里是put）来构建一个Commit对象，该对象和上面步骤4提到过的Put对象类似，然后再将该Commit写入数据文件，至于是写入哪个数据目录下的文件，和当时写Put对象一样，有同样的事务ID来决定，这意味着，在一次事务操作中，一个Commit对象和对应的Put（如果是批次提交，则有多少个Event就有多少个Put）会被写入同一个数据目录下。当然，写入Commit对象到文件后并不需要保留其位置指针。做完这一步，将putList中的Event文件位置指针FlumeEventPointer对象依次移除并放入内存队列queue（FlumeEventQueue）的队尾部（while(!putList.isEmpty()){if(!queue.addTail(putList.removeFirst())){…）,这样Sink才有机会从内存队列queue中索引要取的Event在数据目录中的位置，同时也保证了这批次的Event谁第一个写入的Event也将第一个被放入内存队列也将会第一个被Sink消费。当FlumeEventPointer被全部写入内存队列queue后，则需要将保存在queue.inflightPuts中的该事务ID移除（queue.completeTransaction(transactionID);）,因为该事务不再处于“飞行中（in flight events）”了，于是，一个事务真正的被commit了。

通过上面步骤来看，Event被写入了本地磁盘文件，Event的文件指针也被写入了内存队列，似乎是万无一失了，但这是一旦Flume被重启，会怎么样？对，内存队列FlumeEventQueue直接消失了！内存队列数据没了，文件指针也没了，再也无法定位那些已经准备好的可以被Sink读取的Event在文件中的位置，此处不用担心，Flume是会对内存队列做文件备份的，于是，检查点（checkpoint）的概念出现了！还记得Flume官方文档中File Channel中checkpointDir属性的设置了吗？它就是设置检查点文件存储的目录的。那什么时候会将内存队列备份到检查点文件呢？对于写Channel来说，就是步骤5中queue.addTail操作，这也是为什么步骤5我们没仔细分析该步骤的原因。其实，写检查点文件也是比较复杂的一个过程，因为它要保证写时效率，也要保证恢复时能将数据重新加载到内存队列中。

接下来继续分析第5步queue（FlumeEventQueue）中的addTail方法，在介绍该方法之前，我们来看看内存队列FlumeEventQueue中最重要的成员属性：backingStore，它是EventQueueBackingStore接口的实现，有兴趣的读者可以看看EventQueueBackingStoreFile类的实现。那么backingStore是用来做什么的呢？backingStore主要有两个作用，第一是保存已经提交了的Event位置指针，放在一个Map结构的overwriteMap属性中，另一个作用就是将已提交但还未来得及被消费的Event位置指针数据写入检查点文件，这是通过将检查点文件映射到一块虚拟内存中来完成的，这个虚拟内存结构就是backingStore的mappedBuffer属性，它是MappedByteBuffer类型。overwriteMap和mappedBuffer中的数据是不相交的，因为有个后台调度任务（默认30秒执行一次，最短能每1秒钟执行一次，在Log.java类中1188行）会定时将overwriteMap的数据一个一个写入mappedbuffer,每写一个Event指针就把该Event指针从overwriteMap中移除，所以overwriteMap + mappedbuffer几乎就可以说是内存队列中未被消费的全量Event指针数据。这下你就明白了，如果Sink想从File Channel取出一个Event来消费，FlumeEventQueue会先尝试从overwriteMap中取，如果找不到，就从mappedBuffer中取。当然，由于mappedBuffer是ByteBuffer，所以为了操作方便，在mappedBuffer之上建立了一个LongBuffer的视图，即backingStore的elementsBuffer属性（elementsBuffer = mappedBuffer.asLongBuffer();）。好了，回过头来，我们继续说addTail方法的实现，它主要分为如下几个步骤：
1.先检查backingStore的容量（backingStore的容量和File Channel的容量一致，这也保证了及时整个File Channel中的数据没被消费，内存队列也能完整备份到检查点文件中），如果满了则告知失败，返回false，这时候会打印错误日志，但不会抛异常，也不会影响整个事务的提交（为什么只是打印错误日志呢？因为Flume的作者认为这中情况不太可能发生，因为事务队列中保留了部分空余空间）。

2.还是老规矩，将Event指针对象FlumeEventPointer整合成一个long类型。

3.backingStore中有个属性logFileIDReferenceCounts，它是个Map结构，key为数据文件logFile的文件ID，value为该文件中还未被消费的Event指针计数器。于是需要将该Event指针所写的数据文件ID对应的计数器+1？大家有没有想过这是为什么？对，如果当某个logFile文件的计数器为0，表明该文件的Event全被Sink消费了，也就是说Flume可以在需要时删除该logFile及其相关的检查点或备份文件了。

4.backingStore有个int型的queueSize属性，用啦记录放入overwriteMap的Event指针数，于是，这一步是将queueSize和Event指针放入overwriteMap中。

5.queueSize+1.

6.backingStore还有个Set类型的queueSet属性，用来存放所有的Event指针的数据，并映射到文件，queueSet中包含了overwriteMap和mappedBuffer中所有的Event指针。所以这一步就是将该Event指针放入queueSet中。

经过这6步，内存队列FlumeEventQueue的addTail操作就完成了。
