前面我们了解了如何构建鸿蒙应用以及开发了第一个页面，这只是简单的demo；那么如何去设计，从0到1搭建一个真正的应用呢

一、基本概念

1、Stage模型基本概念

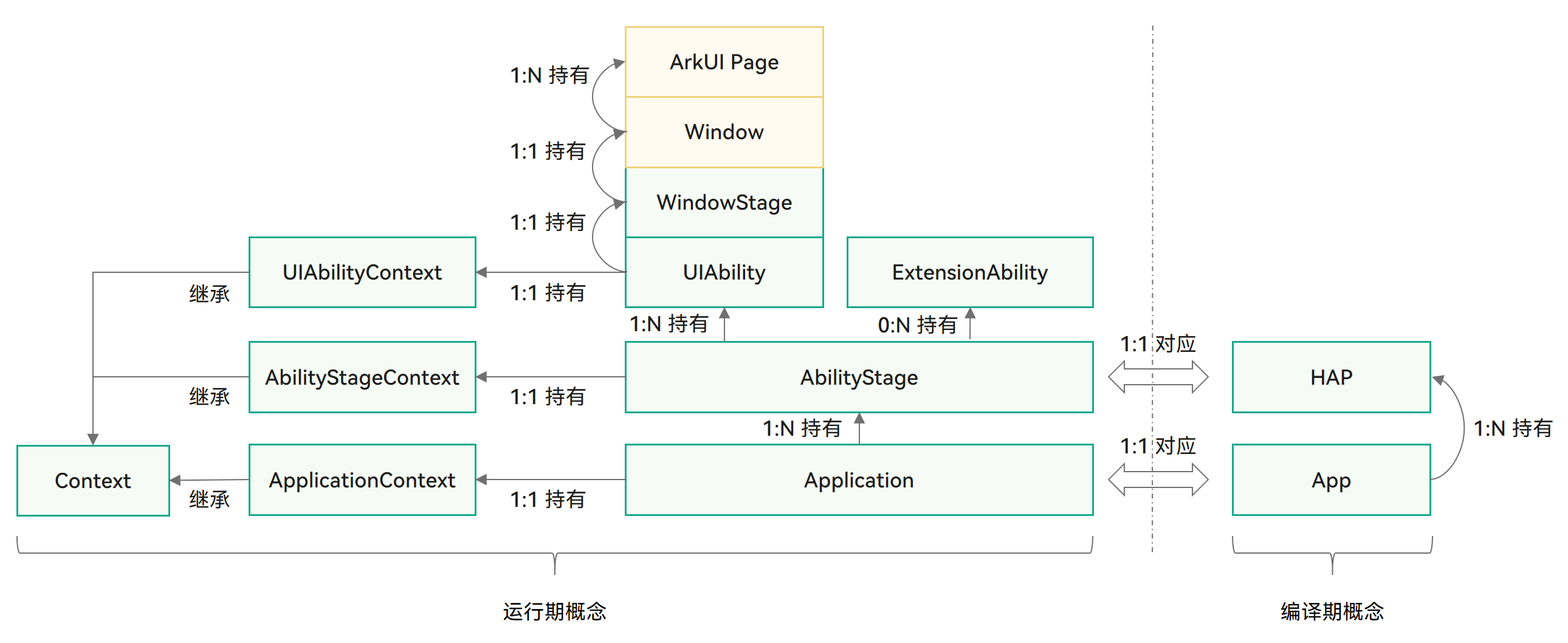

Stage模型概念图

AbilityStage：是一个Module级别的组件容器，在HAP首次加载时创建，做一些初始化等操作

Context：提供在运行期可以调用的各种资源和能力

UIAbility：是一种包含UI的应用组件，主要用于和用户交互，

ExtensionAbility组件是一种面向特定场景的应用组件，例如卡片场景的FormExtensionAbility

WindowStage：与UIAbility实例绑定，包含一个主窗口为ArkUI提供了绘制区域

Page：表示应用/服务的一个页面

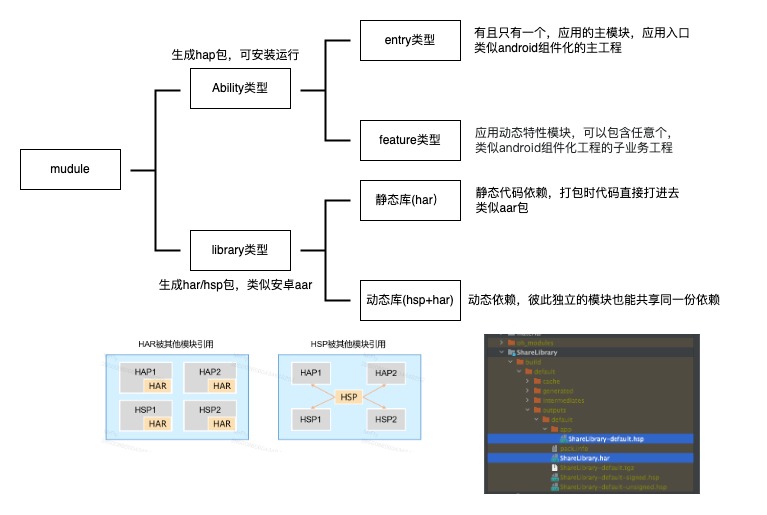

2、包类型概念

使用场景

APP：用于应用上架发布到应用市场，可以包含多个hap/hsp

HAP：entry用于实现应用入口，以及应用的主功能，feature用于特性功能

HSP：多模块共享代码、运行时按需加载、元服务分包预加载

HAR：作为二方/三方库发布到仓库供其他依赖使用

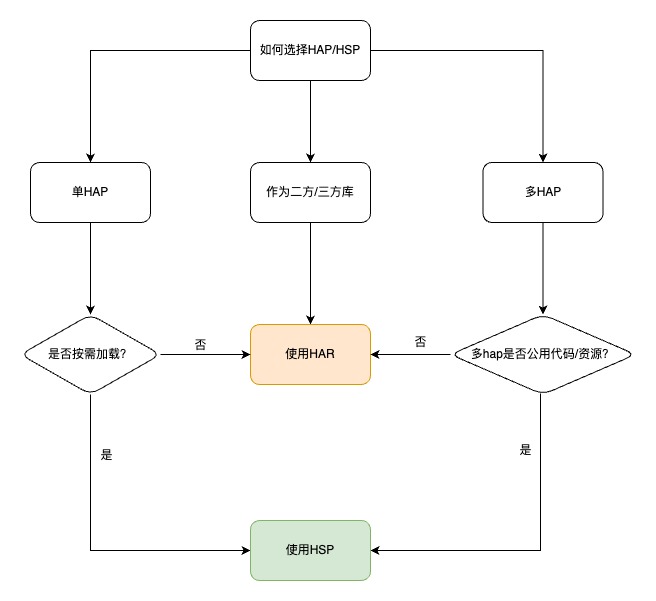

如何选择HAR/HSP包

二、现有业务分析

在搭建框架之前我们需要对即将要开发的应用有个基本的认知

1、业务复杂度

业务的复杂度影响我们需不需要组件化开发，如果需要组件话开发，我们首先需要对当前对整体架构进行划分，通常会划分成三层架构：主工程（组合各业务打包） + 业务层（包括子业务及其公用的通用业务）+ 基础能力层（三方库及其二次封装）。

当然可能很多应用都是从Android转鸿蒙来的，所以我们可以针对现有的架构进行改造，满足鸿蒙应用需求

2、是否需要多任务

传统设备上，应用是单任务单窗口的形式，在一些场景下，多任务多窗口的形态可以让用户获得更好的用户体验，比如文档编辑应用，可让用户同时打开编辑多个文档
Stage模型下UIAbility组件之间不会形成栈的结构，每个UIAbility组件实例都会创建一个类似独立应用一样的任务

在进行功能设计时，需要对应用本身是否支持多任务多窗口，结合起来考虑Ability组件的设计，这影响整体工程模块化的结构

对于单Ability的情况下，单任务类（singleton模式）或者多任务类（multiton/specified模式）应用，如文档编辑应用，建议采用单HAP来承载UIAbility。
对于多Ability有两种情况：
- 对于多窗口类型的应用，如果功能不同，通过不同的UIAbility承载，如导航/打车应用，导航功能和主页属于不同的功能，要作为两个任务呈现给用户，可以将该模块作为Feature类型的HAP承载相应的UIAbility组件。
- 对于应用的一些拓展功能如卡片、分享业务，其不会作为单独的任务和窗口形态运行，并且是由系统提供的独立ExtensionAbility来承载，从更好拆分业务来考虑，也建议通过Feature类型的HAP承载单独的ExtensionAbility组件。

3、是否有按需加载模块

什么是按需加载：某个功能模块，使用时由用户决定安装时机，动态从应用市场下载安装使用
按需加载的好处：减少包体积、减少系统资源

对于按需加载的模块可以设计成Feature类型的HAP或者HSP，两者区别在于Feature类型的HAP可以包含Ability组件

结合前面的是否需要多任务以及业务是否需要按需加载，将应用划分以下两个场景：

单HAP工程：如果只包含一个UIAbility组件，无需使用ExtensionAbility组件，优先采用单HAP实现应用开发，按需加载使用HSP，其他使用HAR作为模块。
多HAP工程：多个UIAbility组件实现多任务，或者需要使用ExtensionAbility组件实现拓展功能，可以采用多HAP（Entry+多Feature），每个HAP中包含一个UIAbility组件或者一个ExtensionAbility组件

4、是否需要“一多”开发

定义：一套代码工程，一次开发上架，多端按需部署

“一多”开发是鸿蒙的一大特性，可以让用户享受全场景体验，也能为应用带来潜在用户群体

“一多”推荐在应用开发过程中使用如下的“三层工程结构”。

common（公共能力层）：用于存放公共基础能力集合（如工具库、公共配置等）。可编译成一个或多个HAR/HSP包，其只可以被products和features依赖，不可以反向依赖。
features（基础特性层）：用于存放基础特性集合（如应用中相对独立的各个功能的UI及业务逻辑实现等）。不需要单独部署的feature通常编译为HAR包或HSP包，供products或其它feature使用，但是不能反向依赖products层。需要单独部署的feature通常编译为Feature类型的HAP包，和products下Entry类型的HAP包进行组合部署。features层可以横向调用及依赖common层。
products（产品定制层）：用于针对不同设备形态进行功能和特性集成。products层各个子目录各自编译为一个Entry类型的HAP包，作为应用主入口，products层不可以横向调用。

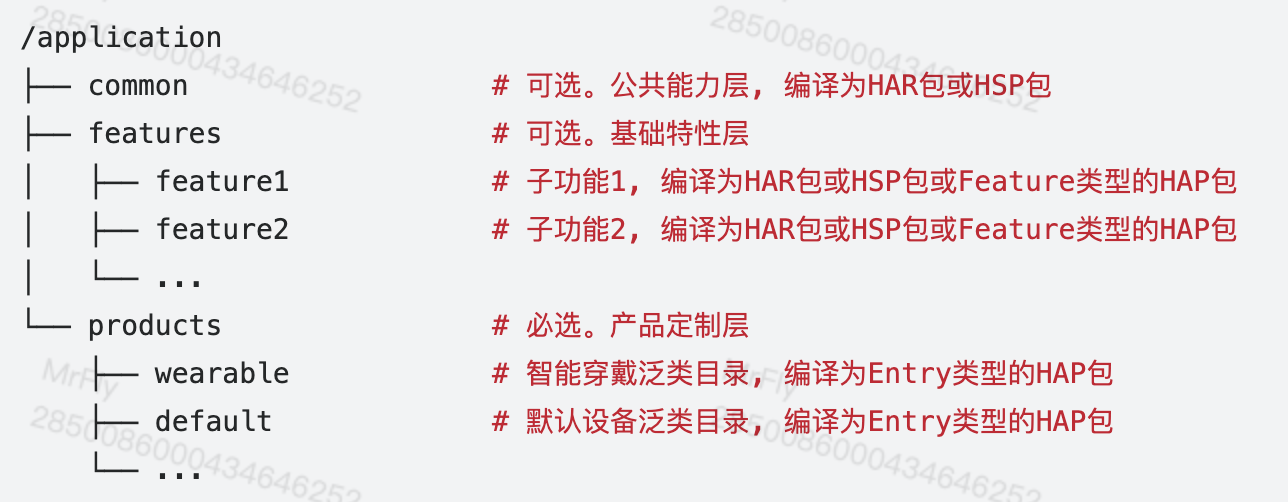

代码工程结构抽象如下：

三、单HAP架构

对于单UIAbility应用的APP工程而言，其仅包含一个Entry类型的HAP，其划分的模块则是根据是否有按需加载的需求，来考虑采用HAR模块和HSP模块。

注意：这里说的仅有一个HAP指的是一种设备类型仅有一个HAP，而不是.app文件包里面仅有一个HAP。因为.app里面可以包含其他设备的HAP包，如手表、大屏，进行多设备分发。

1、不包含按需加载模块

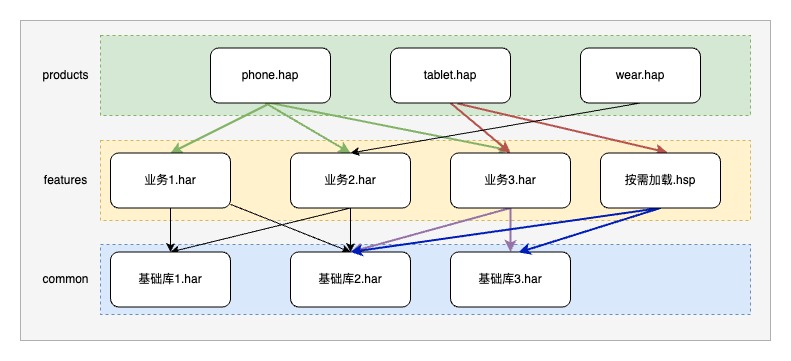

对于不需要按需加载的单HAP类型App来讲，可以直接全部采用HAR进行开发设计，如上图phone.hap所示

设计成HAR包有如下好处：

全部编译进HAP，无额外的HSP，节省HSP的安装和加载成本。
HAR在编译进HAP时，可以利用ArkTS的语言特性和编译器功能，做类型推断和编译优化。
代码工程架构简单，后续演进较为灵活。

2、包含按需加载模块

在单HAP工程内，如果要实现按需加载功能，那么对应的组件需要采用HSP作为按需加载组件模块，如上图tablet.hap。这种情况下，由于hsp和业务3har都依赖相同的har（基础库2/基础库3），使得它们在应用内存在多份。另一方面，HSP是动态库相比于HAR安装和加载均会有一些性能损失，过多的HSP可能会影响安装效率和App启动性能。所以需要根据业务实际情况，在App Size与特性启动性能之间做好平衡。

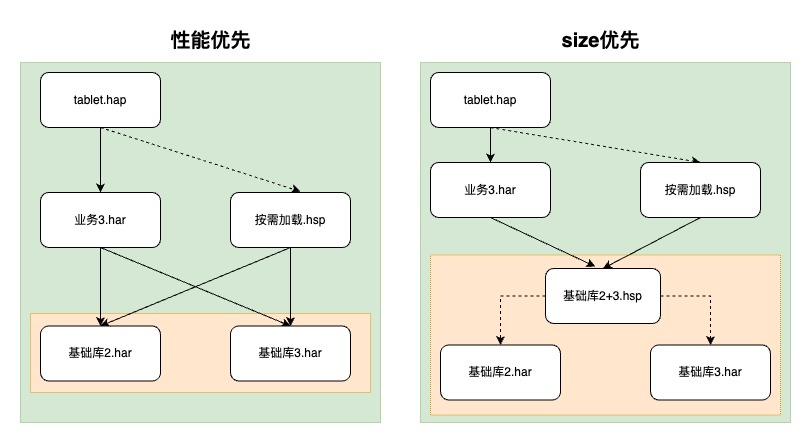

性能优先：对于性能比较敏感的，则不需要再封装一个公共的HSP模块，直接依赖公共HAR包

Size优先：对于App Size比较看重的，可以考虑将公共依赖的模块封装成为一个HSP模块壳

四、多HAP架构

对于同一个设备类型，如果要实现独立的功能模块，且具有单独入口的功能特性，建议做成一个独立特性的HAP，按需下载安装。此时一个App包中，就会有多个HAP包。多HAP之间业务独立，但是可能会有业务能力共享。

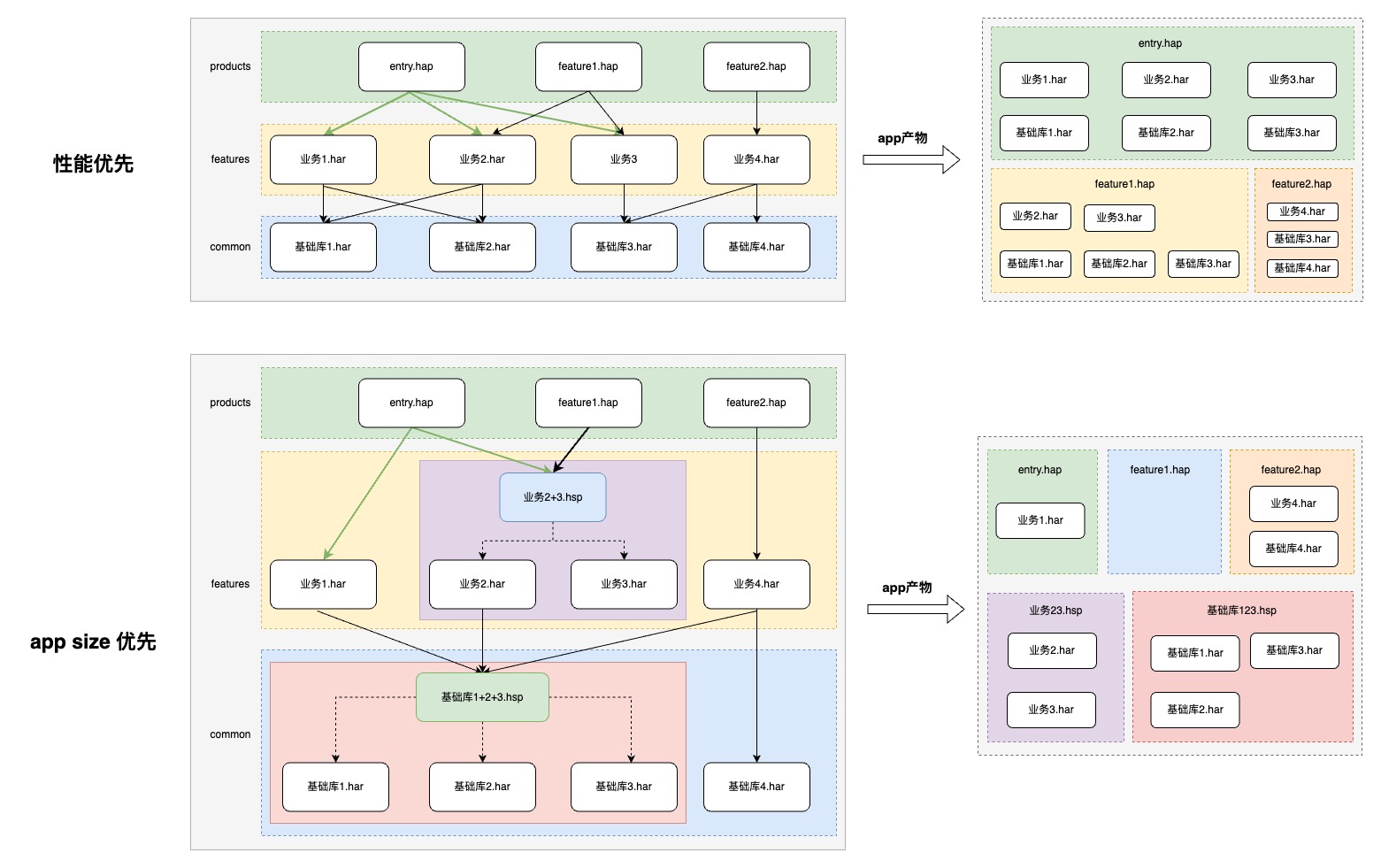

前面我们了解Feature类型的HAP和HSP包是相似的，所以多HAP架构和HAP+HSP组合类似，在包含公共能力模块的情况下需要考虑在App Size与启动性能之间做平衡

五、UI设计

1、ArkUI架构模式

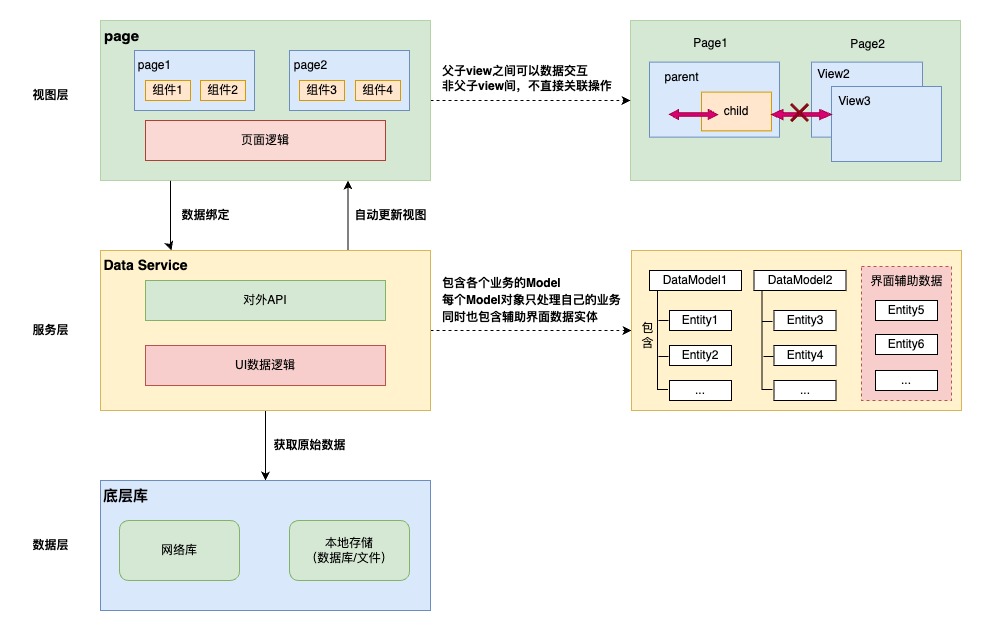

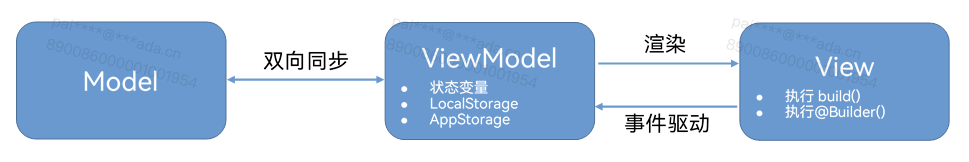

ArkUI采取MVVM模式，其中状态管理模块起到的就是ViewModel的作用，将数据与视图绑定在一起，更新数据的时候直接更新视图

Model层：存储数据和相关逻辑的模型。它表示组件或其他相关业务逻辑之间传输的数据。Model是对原始数据的进一步处理。
View层：在ArkUI中通常是@Component装饰组件渲染的UI。
ViewModel层：在ArkUI中，ViewModel是存储在自定义组件的状态变量、LocalStorage和AppStorage中的数据。
- 自定义组件通过执行其build()方法或者@Builder装饰的方法来渲染UI，即ViewModel可以渲染View。
- View可以通过相应event handler来改变ViewModel，即事件驱动ViewModel的改变，另外ViewModel提供了@Watch回调方法用于监听状态数据的改变。
- 在ViewModel被改变时，需要同步回Model层，这样才能保证ViewModel和Model的一致性，即应用自身数据的一致性。
- ViewModel结构设计应始终为了适配自定义组件的构建和更新，这也是将Model和ViewModel分开的原因。
