一、启动：每个Activity 均会创建一个 PhoneWindow对象，是Activity和整个View系统交互的接口，每个Window都对应着一个View和一个ViewRootImpl，Window和View通过ViewRootImpl来建立联系,对于Activity来说，ViewRootImpl是连接WindowManager和DecorView的纽带,绘制的入口是由ViewRootImpl的performTraversals方法来发起Measure，Layout，Draw等流程的。

二、Measure过程：

1、MeasureSpec 的理解

是view的一个大小和模式的组合，

MeasureSpec中的值是一个整型（32位）将size和mode打包成一个Int型，其中高两位是mode，后面30位存的是size，是为了减少对象的分配开支。MeasureSpec 类似于下图，只不过这边用的是十进制的数，而MeasureSpec 是二进制存储的。
MesureSpec三种模式

UPSPECIFIED : 父容器对于子容器没有任何限制,子容器想要多大就多大
EXACTLY: 父容器已经为子容器设置了尺寸,子容器应当服从这些边界,不论子容器想要多大的空间。
AT_MOST：子容器可以是声明大小内的任意大小

父View的measure的过程会先测量子View，等子View测量结果出来后，再来测量自己，上面的measureChildWithMargins就是用来测量某个子View的，通过父view的measurespec的model确定子view的resultmodel和resultsize；

如果父View的MeasureSpec 是EXACTLY，说明父View的大小是确切的，（确切的意思很好理解，如果一个View的MeasureSpec 是EXACTLY，那么它的size 是多大，最后展示到屏幕就一定是那么大）。

如果父View的MeasureSpec 是AT_MOST，说明父View的大小是不确定，最大的大小是MeasureSpec 的size值，不能超过这个值。

如果父View的MeasureSpec 是UNSPECIFIED(未指定),表示没有任何束缚和约束，不像AT_MOST表示最大只能多大，不也像EXACTLY表示父View确定的大小，子View可以得到任意想要的大小，不受约束
ViewGroup的Measure过程

ViewGroup并没有实现onMeasure，他会根据具体实现的onMeasure来measure所有子view的宽高。

三、layout

1.performTraversals 方法执行完mView.measure 计算出mMeasuredXXX后就开始执行layout 函数来确定View具体放在哪个位置，我们计算出来的View目前只知道view矩阵的大小，具体这个矩阵放在哪里，这就是layout 的工作了。

2.如果当前ViewGroup未添加LayoutTransition动画，或者LayoutTransition动画此刻并未运行，那么调用super.layout(l, t, r, b)，继而调用到ViewGroup中的onLayout，否则将mLayoutSuppressed设置为true，等待动画完成时再调用requestLayout()。

3.然后调用setFrame(l, t, r, b) 可以理解为给mLeft 、mTop、mRight、mBottom赋值

4.回调onLayout，对于View来说，onLayout只是一个空实现，对于viewgroup来说，onLayout是一个抽象方法，继承viewgroup需实现onLayout，一般是遍历子view然后调用子view的layout方法

四、draw

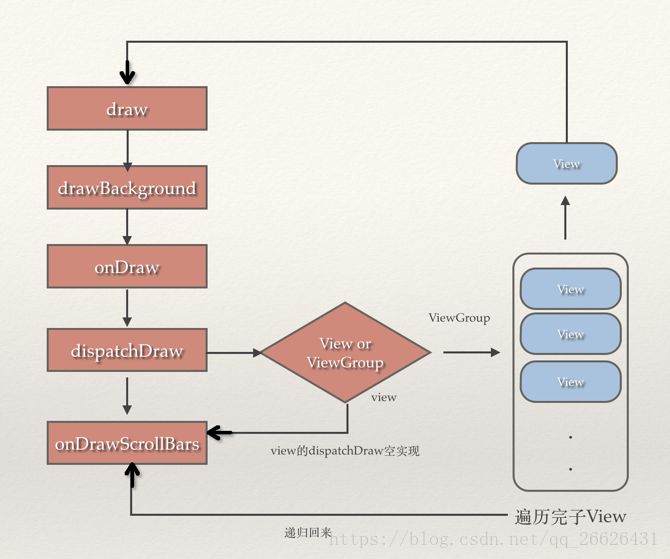

performTraversals 方法的下一步就是mView.draw(canvas); 因为View的draw 方法一般不去重写，官网文档也建议不要去重写draw 方法

public void draw(Canvas canvas) {
    ...
        /*
         * Draw traversal performs several drawing steps which must be executed
         * in the appropriate order:
         *
         *      1. Draw the background
         *      2. If necessary, save the canvas' layers to prepare for fading
         *      3. Draw view's content
         *      4. Draw children
         *      5. If necessary, draw the fading edges and restore layers
         *      6. Draw decorations (scrollbars for instance)
         */

        // Step 1, draw the background, if needed
    ...
        background.draw(canvas);
    ...
        // skip step 2 & 5 if possible (common case)
    ...
        // Step 2, save the canvas' layers
    ...
        if (solidColor == 0) {
            final int flags = Canvas.HAS_ALPHA_LAYER_SAVE_FLAG;

            if (drawTop) {
                canvas.saveLayer(left, top, right, top + length, null, flags);
            }
    ...
        // Step 3, draw the content
        if (!dirtyOpaque) onDraw(canvas);

        // Step 4, draw the children
        dispatchDraw(canvas);

        // Step 5, draw the fade effect and restore layers

        if (drawTop) {
            matrix.setScale(1, fadeHeight * topFadeStrength);
            matrix.postTranslate(left, top);
            fade.setLocalMatrix(matrix);
            canvas.drawRect(left, top, right, top + length, p);
        }
    ...
        // Step 6, draw decorations (scrollbars)
        onDrawScrollBars(canvas);
    }
