HDMI学习笔记
1、HDMI引脚规格
HDMI接头规格共有A、B、C、D、E五种，其中Type A规格是普及最广的，现在的电脑、家用电视等电子设备均使用Type A规格。

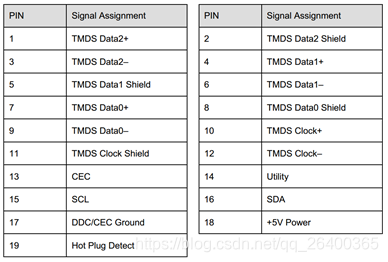

Type A引脚定义如下：
引脚功能描述：
（1）1~9引脚为TMDS（详见TMDS介绍）传输数据所用到的引脚，共有0、1、2三组，每组使用三个引脚，分别用来传输RGB三色信号（分别占8位，色深24bit/px，或者YUV分解）以及其他数据。
（2）10~12引脚为TMDS的时钟引脚，时钟频率的计算方式为（假设传输的视频为19201080 60Hz）19201080*60=124.416MHz。在TMDS的一个周期内需要传输RGD三色信号，但TMDS编码后各占10bit，因此传输带宽为1.24416Gbit/s。
（3）13引脚为CEC（Consumer Electronic Control）为开发商提供的一个自定义控制接口。
（4）14引脚为保留引脚。
（5）15~16为
