STM32F207 HOST读写u盘枚举失败 USBH_BUSY 或 操作U盘 打开其根目录f_opendir一直卡死

本文针对STM32 U盘读写时遇到的问题进行了详细的分析与解决。问题表现为U盘虽然能够被识别,但在尝试进入USBH_USR_MSC_Application阶段时程序会卡在USBH_HandleEnum中,导致U盘无法进入准备状态。经过排查发现是晶振配置时钟出现问题,最终在system_stm32f2xx.c文件中调整时钟配置解决了问题。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

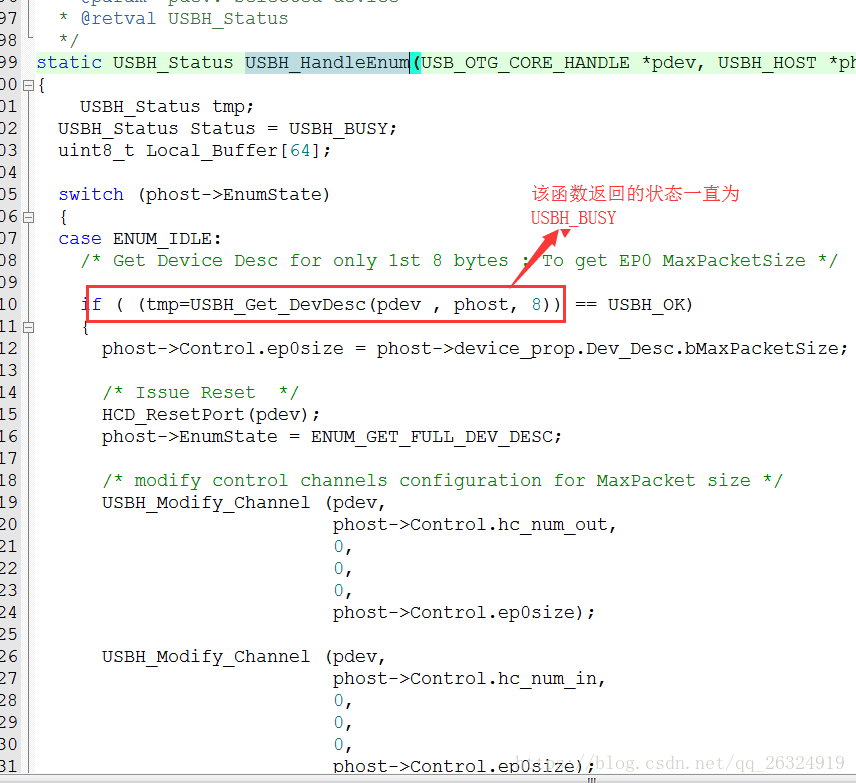

在做U盘读写时出现,U盘能识别但无法进入到USBH_USR_MSC_Application,通过打断点发现一直卡在USBH_HandleEnum中,导致U盘无法进入准备状态。


知道了问题卡在哪里了,就比较容易了,在网上搜索到一个帖子,也是同样的问题,其中有人说到是晶振配置时钟问题,所以我去检查时钟的配置果然其中发现了问题。

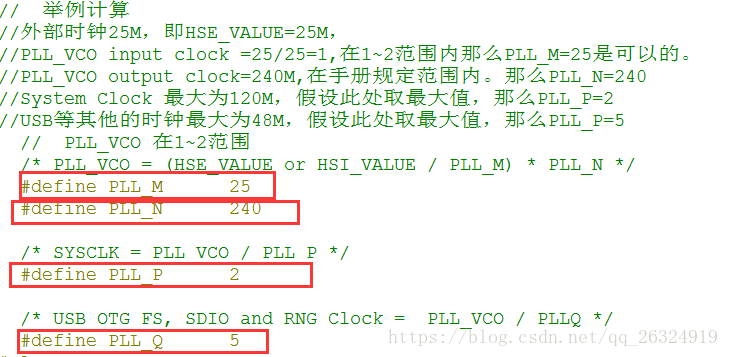

在system_stm32f2xx.c文件中


根据使用的晶振配置时钟后,程序就可以了正常运行。

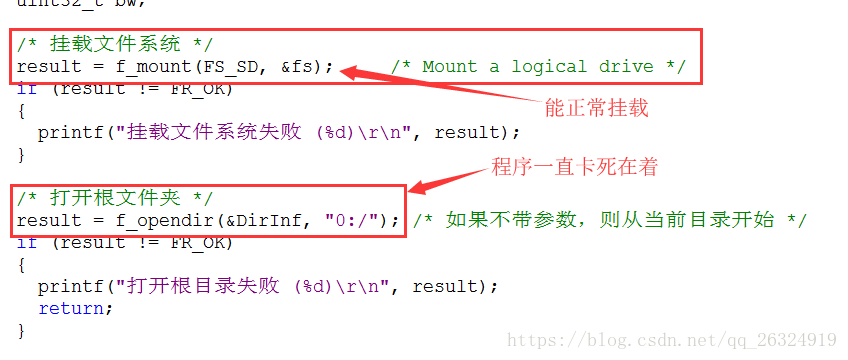

2、在操作U盘时出现下面现象也是一样的。
