AD 中如何设置规则，让顶层直插件后的底层贴片器件不报错

最新推荐文章于 2025-06-08 23:24:20 发布
原创 最新推荐文章于 2025-06-08 23:24:20 发布 · 4.5k 阅读 · 6 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍如何在Design中调整封装重叠规则，通过将placement组件的clearance设置为0mil来实现精确布局。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

封装重叠

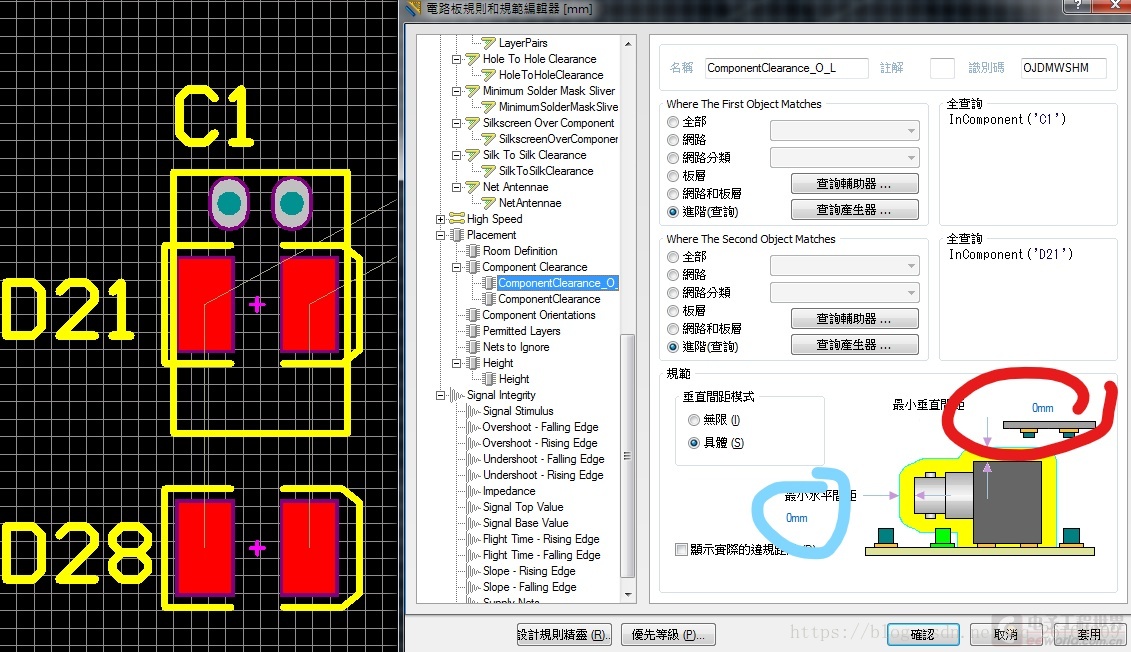

Design---rules---找到placement---component clearance



设置为0mil  0 mil
