开关电源基础学习（整流滤波电路基础知识与仿真）序一馒头波，仿真不是开关电源没有开关管，只是普通变压器

整流滤波基础知识：

     什么是整流滤波电路？对应《模电》第10章-直流电源；整流电路、滤波电路、串联型稳压电路、开关型稳压电路；请画出直流稳压电源的方框图？画出单相桥式整流电路的习惯画法电路图？单相桥式整流电路的波形图？正弦交流电的峰值电压和有效值之间的关系？什么是滤波电路？波形图？

串联型稳压电路：

单相桥式整流电路的波形图：

正弦交流电的峰值电压和有效值之间的关系？

什么是滤波电路？

什么是变压器、电磁感应？磁生电，电生磁指的是什么？中学内容；什么是电感？

什么是变压器

电磁感应？

磁生电，电生磁指的是什么？

什么是电感？

整流滤波基础知识：
     什么是整流滤波电路？对应《模电》第10章-直流电源；整流电路、滤波电路、串联型稳压电路、开关型稳压电路；请画出直流稳压电源的方框图？画出单相桥式整流电路的习惯画法电路图？单相桥式整流电路的波形图？正弦交流电的峰值电压和有效值之间的关系？什么是滤波电路？波形图？
        通过具有单向导电性的半导体二极管，正负交替的正弦交流电压变换为单向的脉冲电压 。（整流桥：四个二极管组成的桥式整流桥）；

       主要由电容元件和电感元件组成,分为电容滤波电路、电感滤波电路和复合滤波电路滤波电路的组成和基本类型，在电源电路中滤波电路定义是：滤波电路的基本作用是让某种频率的电流通过或阻止某种频率的电流通过。另外是尽可能减小脉动的直流电压中的交流成分，保留其直流成分，使输出电压纹波系数降低，波形变得比较平滑）。常用的要知道RC滤波电路、LC滤波电路、π型滤波电路，其他滤波电路以后遇到再学。

串联型稳压电路：
   串联稳压电路是以稳压管稳压电路为基础，利用晶体管的电流放大作用，增大负载电流，在电路中引入电压反馈使输出电压稳定。（模电10.5）

      常见的三端稳压器需要知道，比如：LM7805L，LM2941T，5V LDO，3.3VLDO 等等。开关型稳压电路：可以理解为开关电源芯片。

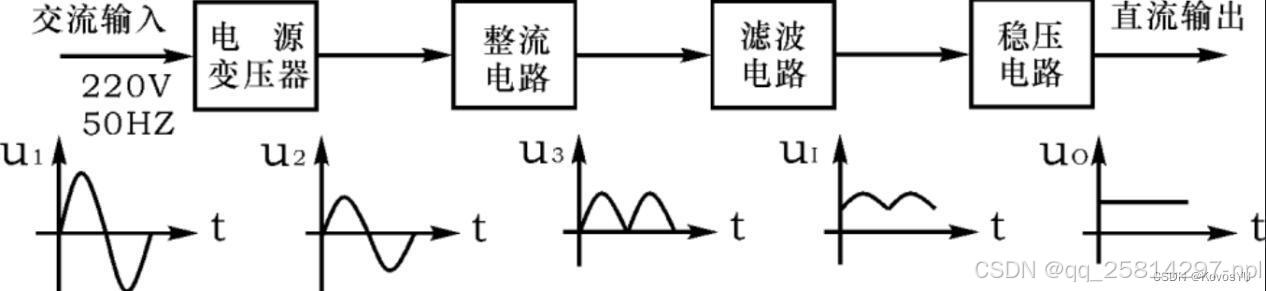

（5）AC~DC直流稳压电源方块图：（附：波形图）

（6）单相桥式整流电路基本画法：

单相桥式整流电路的波形图：

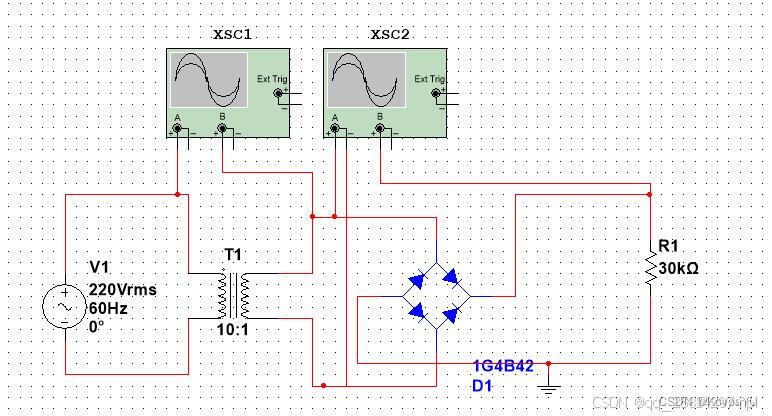

图 1 单相桥式整流仿真电路图

图 1 单相桥式整流仿真电路图

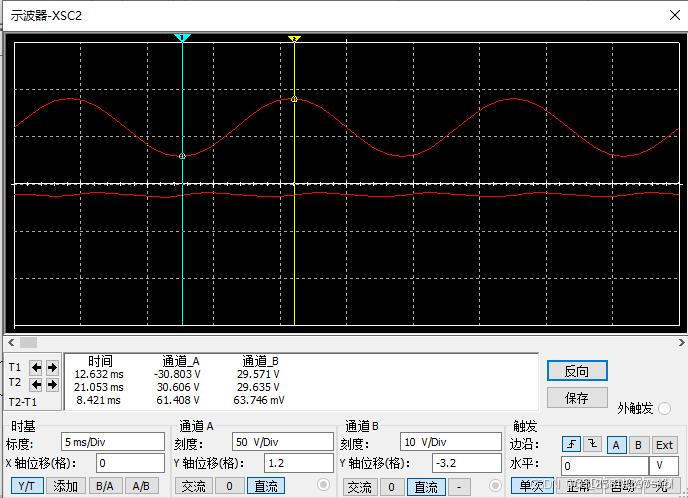

图 2 示波器1波形，变压器两变电压波形

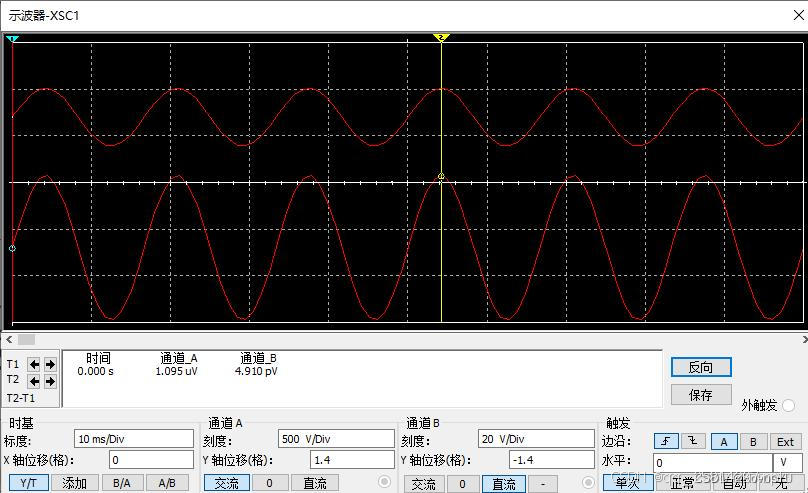

图 3 示波器2，整流桥两端输出电压波形

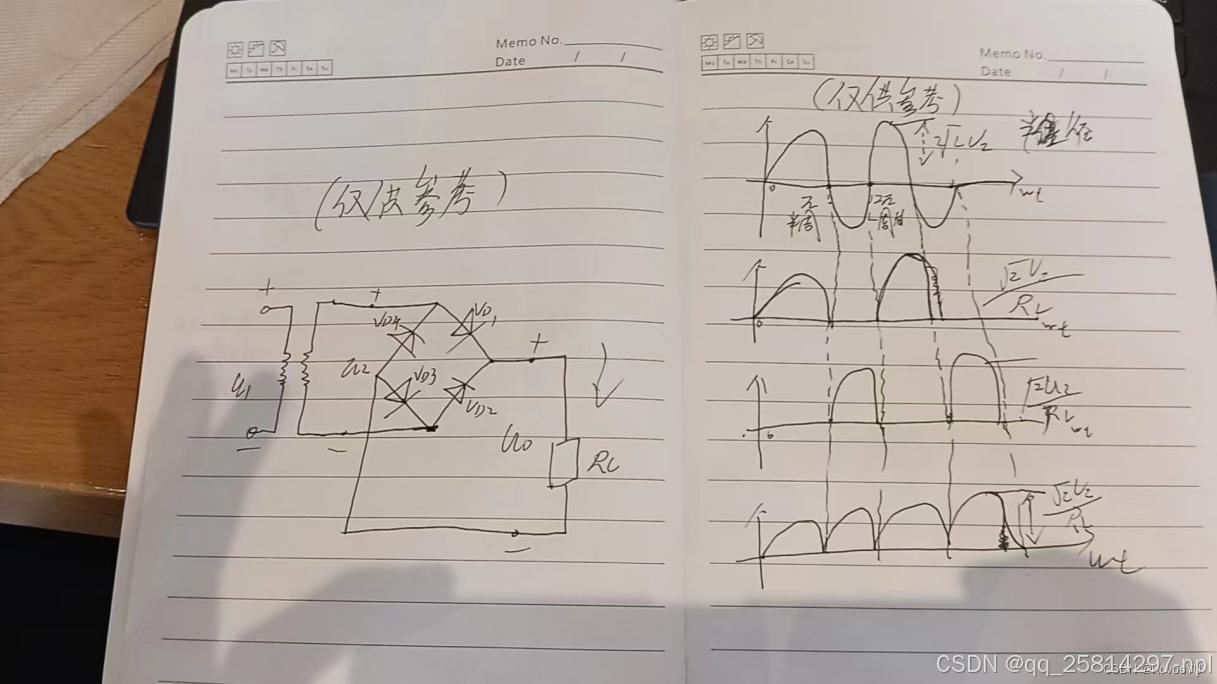

下图手画的，内容正确；（画的不好，仅供参考）

       对图进行描述：图1中，线网电压有效值为220V，线网电压峰值为311；变压器原副边匝数比10:1；所以副边输出电压峰值30V左右，仿真结果见于图2。整流桥将正弦波电压整流整馒头波，电压峰值不变，仿真结果见于图3。

正弦交流电的峰值电压和有效值之间的关系？
   正弦交流电峰值电压Up = 1.414*U（U为有效值）

什么是滤波电路？
    由电容元件和电感元件组成,分为电容滤波电路、电感滤波电路和复合滤波电路

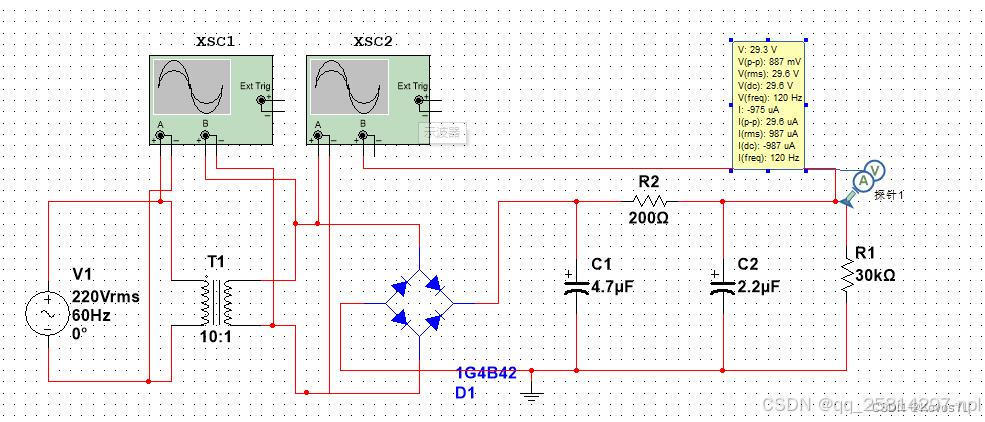

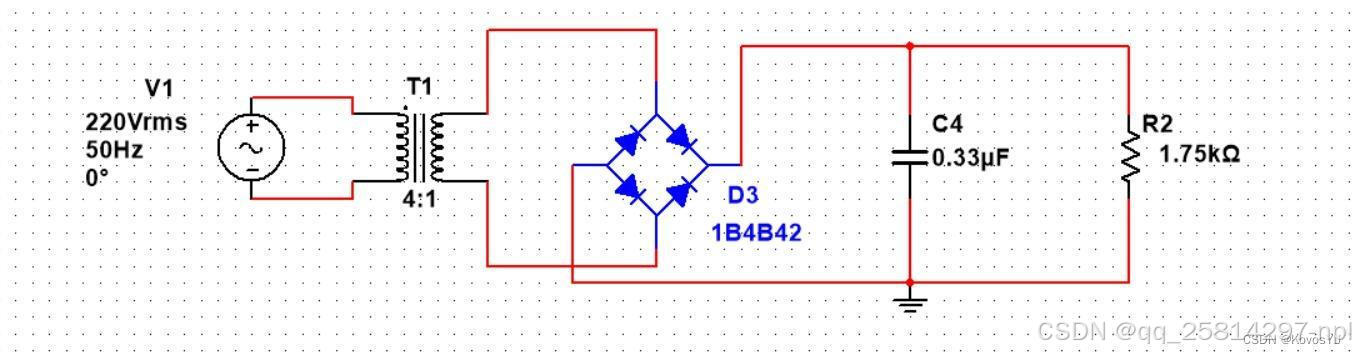

增加了滤波电路的输出电压，“π”型滤波

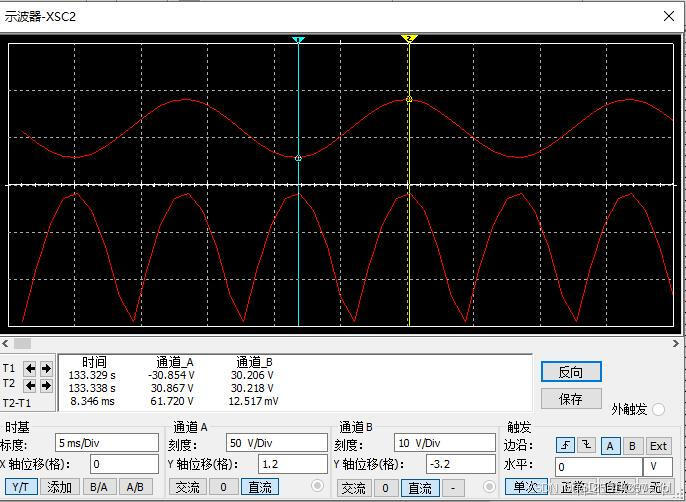

示波器的界面，整流桥前和整流桥后滤波电路输出电压波形

什么是变压器、电磁感应？磁生电，电生磁指的是什么？中学内容；什么是电感？
什么是变压器
解：一种利用电磁感应原理来改变交流电压的电气设备。

电磁感应？
现象是指放在变化磁通量中的导体，会产生电动势。此电动势称为感应电动势或感生电动势，若将此导体闭合成一回路，则该电动势会驱使电子流动，形成感应电流（感生电流）

磁生电，电生磁指的是什么？
如果把一个螺线管两端接上检测在螺线管肉部放置一根磁铁。当把磁铁很快地抽出螺线管时，可以看到检流计指针发生了偏转，而且磁铁抽出的速度越快，检流计指针偏转的程度越大。同样，如果把磁铁插入螺线管，检流计也会偏转，但是偏转方向和抽出时相反。

什么是电感？
是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应元件,交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。
————————————————
