UML类图

（1）什么是类图？

定义系统中的类，描述类的内部结构 (属性, 方法等)，表示类之间的关系 (泛化、实现、依赖、关联、聚合、组合);

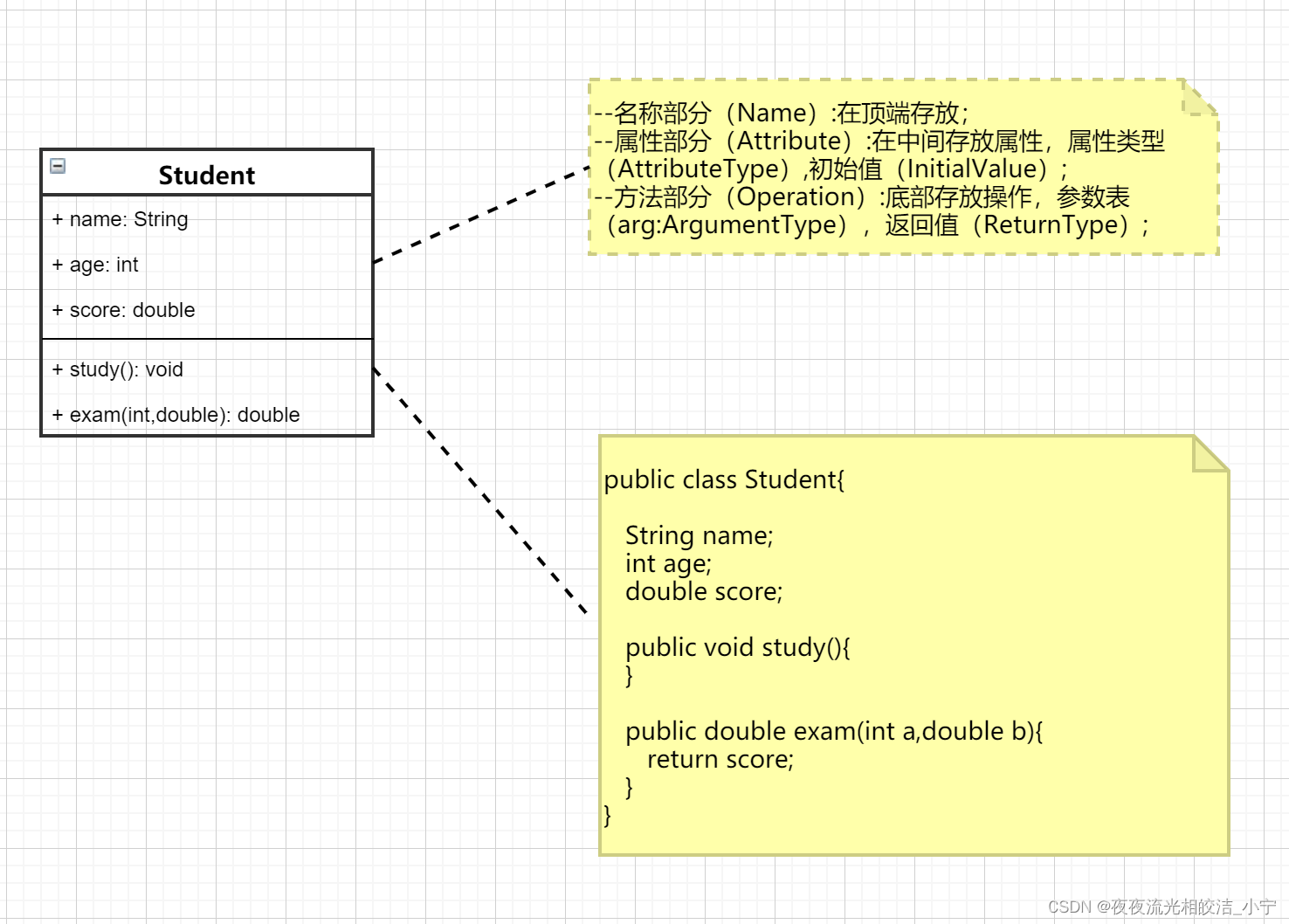

（2）类在UML中表示 :

-- 名称部分(Name) : 在顶端存放;
-- 属性部分(Attribute) : 在中间存放属性,属性类型(AttributeType),初始值(InitialValue);
-- 方法部分(Operation) : 底部存放操作,参数表(arg:ArgumentType),返回值(ReturnType);

（3）注释部分：解释说明

（4）属性部分：

（4-1）属性语法 : [可见性]属性名[ :类型][ =初始值][{属性字符串}] ;
-- 注意 : [] 中的内容可有可无 ;

-- 属性字符串用来指定关于属性的其它信息 , 不一定是是属性值, 如果希望添加一个属性定义规则 , 但是没地方添加, 可以写在属性字符串中 ;

（4-2）可见性 ：

属性的可见性只有公有(public + ),私有(private - ),受保护(protected # ), UML中不存在默认, 如果没有显示任何符号, 就表示没有定义该属性;
-- 公有 : 用 "+" 表示, 可以在此类的外部使用查看该属性;
-- 私有 : 用 "-" 表示, 不可以从外部类中访问该属性;
-- 保护 : 用 "#" 表示, 常与 泛化一起使用;

（5）方法部分：

（5-1）方法语法： [可见性]操作名[( 参数表 )][ : 返回类型][ { 属性字符串 } ]
-- 注意 : [] 中的内容可有可无 ;

-- 注意：如果有多个参数列表的话，中间用逗号隔开

（5-2）可见性：

可见性 : 主要包括 公有(public +), 私有(private -), 受保护(protected #), 包内公有(package ~);
-- 公有 : 用 "+" 表示, 只要调用对象能访问操作所在的包, 就能访问公有操作;
-- 私有 : 用 "-" 表示, 同一个类的对象才能调用私有的操作;
-- 保护 : 用 "#" 表示, 子类对象才可以调用受保护操作;
-- 包内 : 用 "~" 表示, 同一个包内的对象才可以调用包内公有的操作;
