Linux块设备I/O栈浅析

Linux存储系统包括两个部分：第一部分是给在用户的角度提供读/写接口，数据以流为表现形式；第二部分是站在存储设备的角度提供读/写接口，数据以块为表现形式。文件系统位于两者中间起到承上启下的作用。

以块为表现形式，既块存储，简单来说就是使用块设备来为系统提供存储服务。本问重点在于块设备的IO栈。

0x01 块设备基本概念

块设备将信息存储在固定大小的块中，每个块都有自己的地址。对操作系统来说，块设备是以字符设备的外观展现的，虽然对这种字符设备可以按照字节为单位进行访问，但是实际上到块设备上却是以块为单位（最小512byte，既一个扇区）。这之间的转换是由操作系统来完成的。

下面介绍块设备的基本概念：

1. 扇区：磁盘盘片上的扇形区域，逻辑化数据，方便管理磁盘空间，是硬件设备数据传输的基本单位，一般为512byte。
2. 块：块是VFS（虚拟文件系统）和文件系统数据传输的基本单位，必须是扇区的整数倍，格式化文件系统时，可以指定块大小。

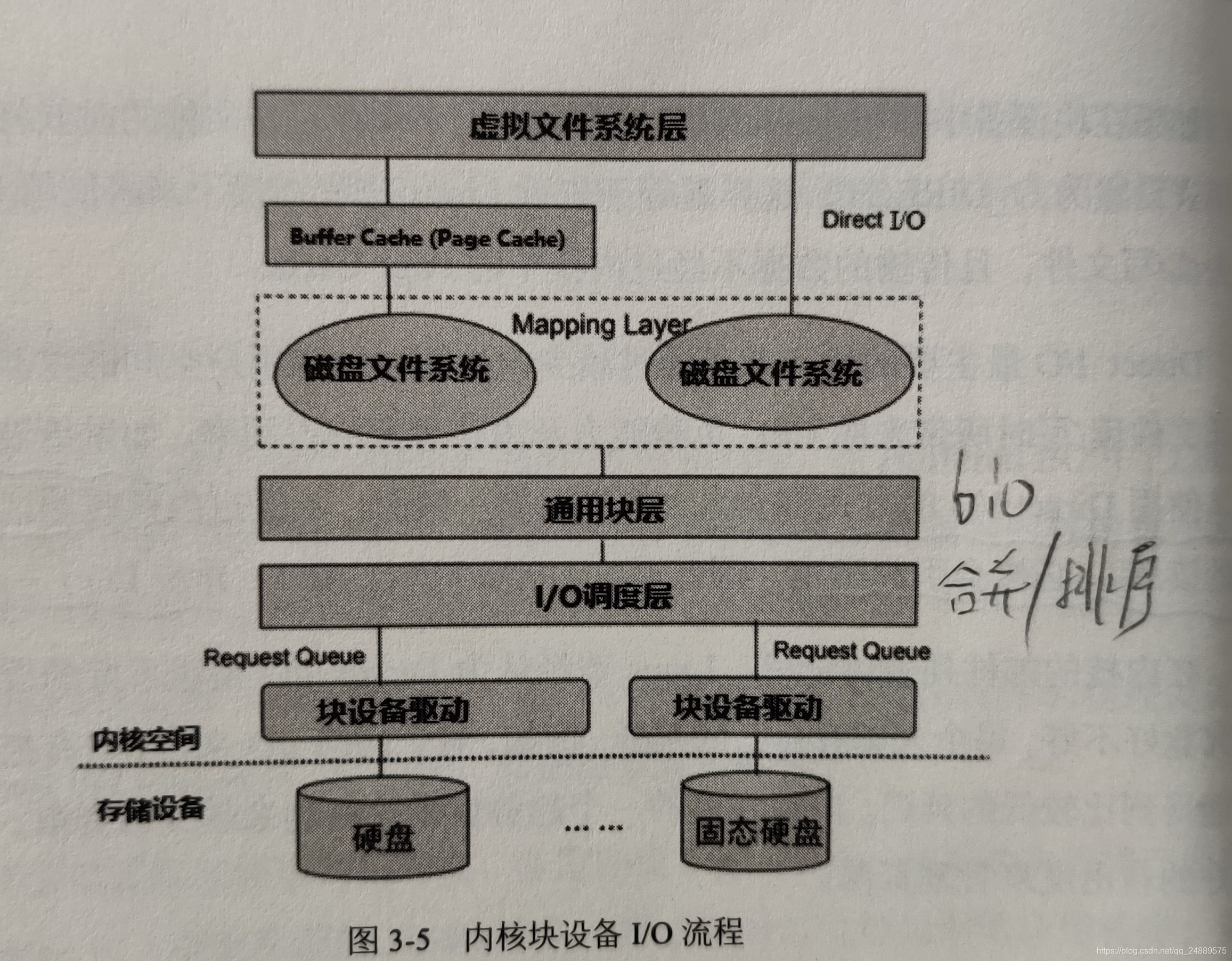

0x02 块设备I/O栈

1 基本概念

本节介绍几个块设备I/O栈的基本概念。

1. bio：bio是通用块层I/O请求的数据结构，表示上层提交的I/O求情。一个bio包含多个page（既page cache 内核缓冲页 在内存上），这些page对应磁盘上的一段连续的空间。由于文件在磁盘上并不连续存放，文件I/O提交到块这杯之前，极有可能被拆分成多个bio结构。
2. request：表示块设备驱动层I/O请求，经由I/O调度层转换后（既电梯算法合并）的I/O请求，将会被发送到块设备驱动层进行处理。
3. request_queue： 维护块设备驱动层I/O请求的队列，所有的request都插入到该队列，每个磁盘设备都只有一个queue（多个分区也只有一个）。

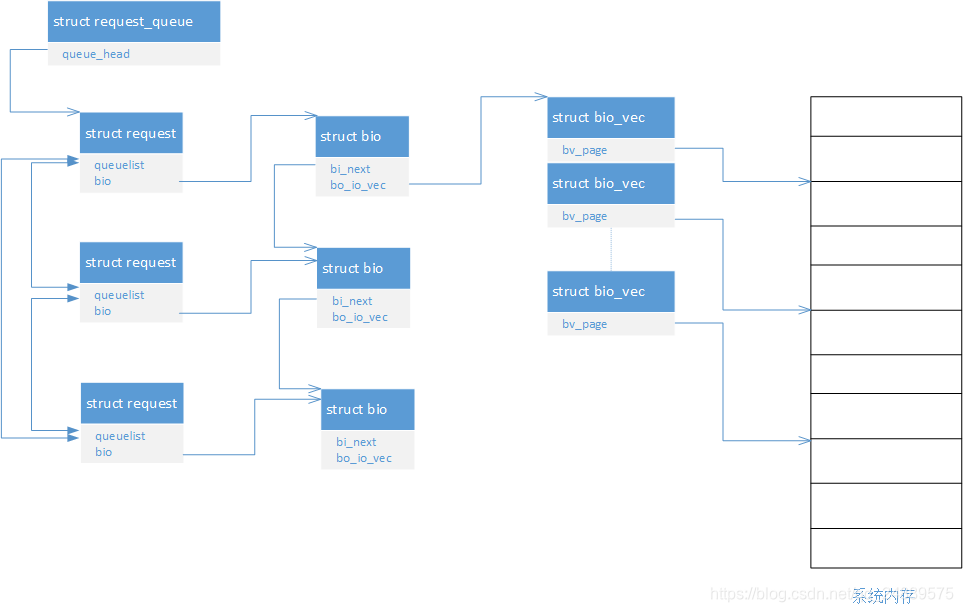

这三个结构的关系如下图所示，一个request_queue中包含多个request，每个request可能包含多个bio，请求的合并就是根据各种算法（1.noop 2.deadline 3.CFQ）将多个bio加入到同一个request中。

2. 请求处理流程

先说一个Direct I/O和Buffer I/O的区别：

1. Direct I/O绕过page cache，Buffer I/O是写到page cache中表示写请求完成，然后由文件系统的刷脏页机制把数据刷到硬盘。因此，使用Buffer I/O，掉电时有可能page cache中的脏数据还未刷到磁盘上，导致数据丢失。
2. Buffer I/O机制中，DMA方式可以将数据直接从磁盘读到page cache中（与直接读不同的是，不需要CPU参与），或者从page cache中将数据写回到磁盘上，而不能直
