【文件系统】如何在ubi之上运行squashfs

在UBI之上运行squashfs文件是openwrt系统中常见的方式：

• rootfs运行squashfs （只读）
• roootfs_data运行ubifs （读写）

由于ubifs是运行在UBI卷之上的文件系统，而squashfs是运行在block device之上的文件系统，二者本来无任何交集，但是UBI提供了能够在ubi卷之上创建只读块设备的特性(R/O block devices on top of UBI volumes)，这使得squashfs也能够“运行”在ubi卷之上。

R/O block devices on top of UBI volumes

UBI 允许在 UBI 卷上创建只读块设备，该卷适用于只读的、面向块的文件系统，例如 squashfs。
UBI允许在 UBI 卷上创建块设备，但有以下限制：

• 只读操作。
• 串行化 I/O 操作，但请记住 NAND 驱动内核也已经串行化了所有 I/O。

尽管有这些限制，块设备对于在UBI卷上安装只读的常规文件系统仍然非常有用。以 squashfs 为例，它可以用作 NAND 设备之上的轻量级只读 rootfs。在这种情况下，UBI层将处理低级细节，例如位翻转处理和磨损均衡。

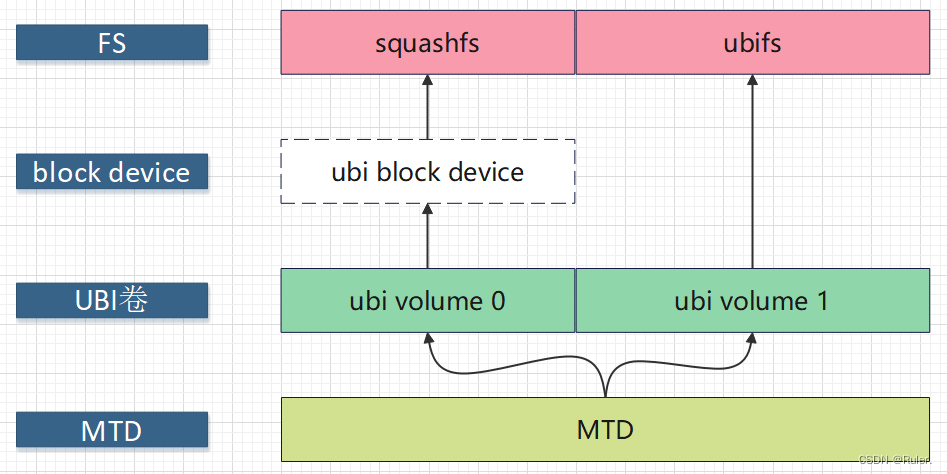

实现原理

1. 基于任意MTD设备，attach之后创建2个UBI卷(volume0和volume1)
2. 将squashfs镜像存入volume0，将ubifs镜像存入volume 1
3. 基于volume0 创建 ubi block device，使用该block device 挂载 squashfs
4. 使用vloume 1挂载ubifs

注意:如果不需要运行ubifs，那么只创建一个volume运行squashfs也是可以行的。

演示

下面将以实例演示如何实现在ubi之上运行squashfs：
在进行如下操作之前，需要了解nand flash一些参数。这是我正在使用的nand flash的参数：

• block size 256KB
• page size 4KB
• (UBI)LEB 248KB
• (UBI)PEB 256KB
• flash total size 4096 blocks
• flash min I/O size 4KB

制作squashfs

制作squashfs需要用到mksquashfs工具，使用说明参见mksquashfs

创建fs目录内容如下：

$ ls
apps  this_is_squashfs.txt

执行如下命令：根据fs目录创建squashfs，输出的squashfs镜像文件为 squashfs.img

mksquashfs fs/ squashfs.img -b 256k -nopad -noappend -root-owned -comp xz -processors 1

• -b 指定 flash一个block的大小
• -comp xz 指定压缩算法为 xz
• -root-owned 文件系统内所有文件的ow
