完美解决PADS_VX2画多边形铜箔提示自定义交叉多边形

最新推荐文章于 2024-07-30 09:35:02 发布
最新推荐文章于 2024-07-30 09:35:02 发布
阅读量1.4w 收藏 13
点赞数 5
分类专栏： # 软件操作 软件 文章标签： pads VX2 多边形铜箔 自定义交叉多边形
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_24546137/article/details/83995302
版权

具体解决办法如下:

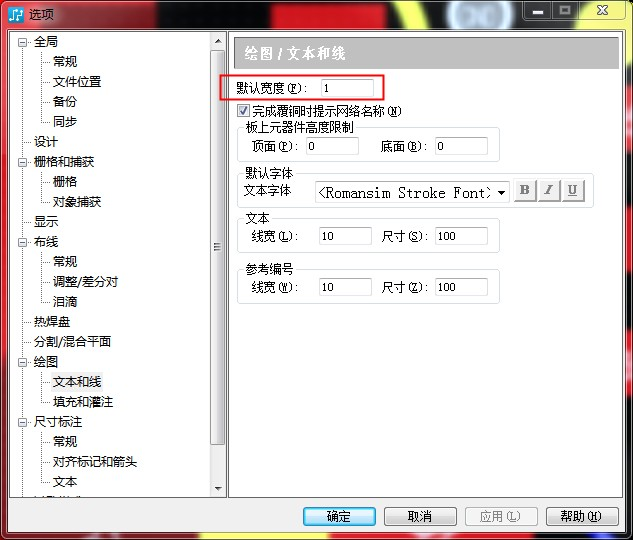

①打开PCB，鼠标依次点击工具–>选项，按下图设置

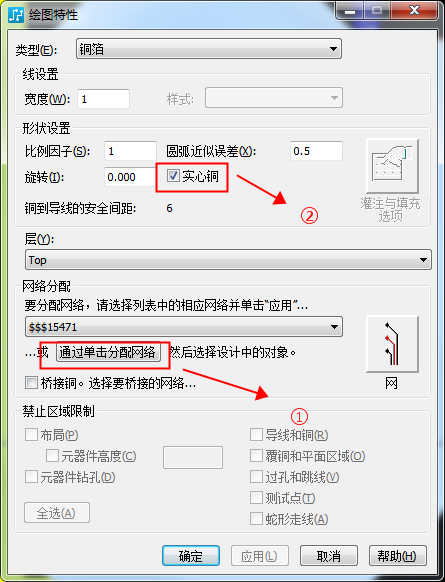

②选择铜箔工具画好多边形后，弹出一个绘图特性窗口，按下图设置，先进行①操作，再进行②操作
