ZEMAX学习 5.斐索干涉仪的传播球

要求:

设计一个出瞳直径4'',f/7.8的传播球,视场角0度,材料bk7,折射率1.5168,工作波长0.6328微米。各镜片厚度均为0.5'',间隔0.2'',用多个镜片达到衍射极限;

使用SPHA操作数优化轴上球差;

在球差降低后,用N解优化最后一面的半径;

用RAID操作数监视最后一面的入射角度;

流程:

按照透镜分裂成三个透镜设计;出瞳直径为4''=101.6mm,f/7.8,则焦距为792.48mm;波长0.6328um,透镜厚度0.5''=12.7mm;透镜间隔0.2''=5.08mm;

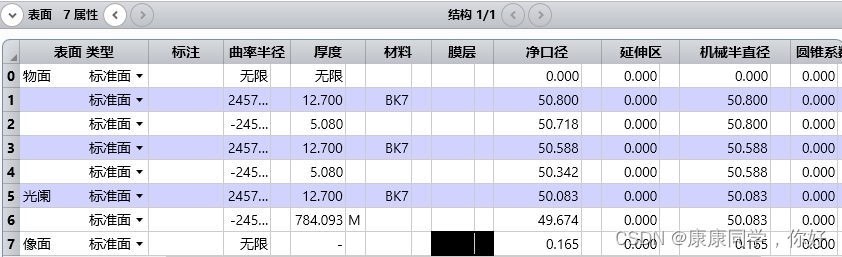

1.镜头数据编辑器中输入如下参数;

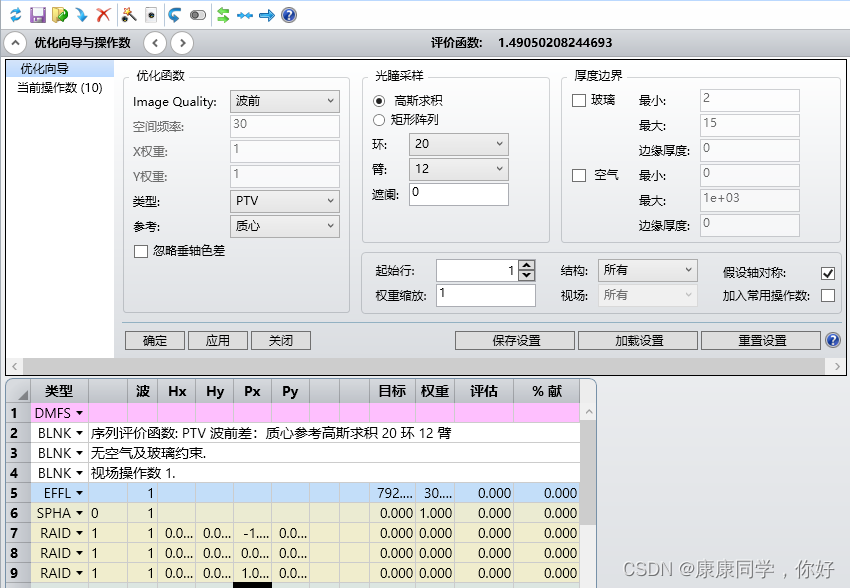

2.评价函数设置;EFFL=792.48mm;权重30;SPHA目标值0,权重1,曲率半径都设为变量;在指定厚度下尽量满足有效焦距的要求,使球差最小增加3个RAID操作数,px分别设置为-1,0,1用来监视最后一个面(像面)的入射角度;

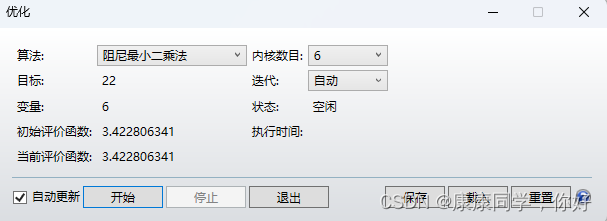

3.点击优化;优化后有效焦距=792.48mm光瞳球差0.2653个波长;

标准点列图;光斑在爱里斑之内,达到了衍射极限;
