pipeline 与 channelHandler 的构成

无论是从服务端来看，还是客户端来看，在 Netty 整个框架里面，一条连接对应着一个 Channel，这条 Channel 所有的处理逻辑都在一个叫做 ChannelPipeline 的对象里面，ChannelPipeline 是一个双向链表结构，他和 Channel 之间是一对一的关系。

ChannelPipeline 里面每个节点都是一个 ChannelHandlerContext 对象（ChannelHandlerContext 是一个接口，真实类型为DefaultChannelHandlerContext对象），这个对象能够拿到和 Channel 相关的所有的上下文信息，然后这个对象包着一个重要的对象，那就是逻辑处理器 ChannelHandler。

接下来，我们再来看一下 ChannelHandler 有哪些分类。

channelHandler 的分类

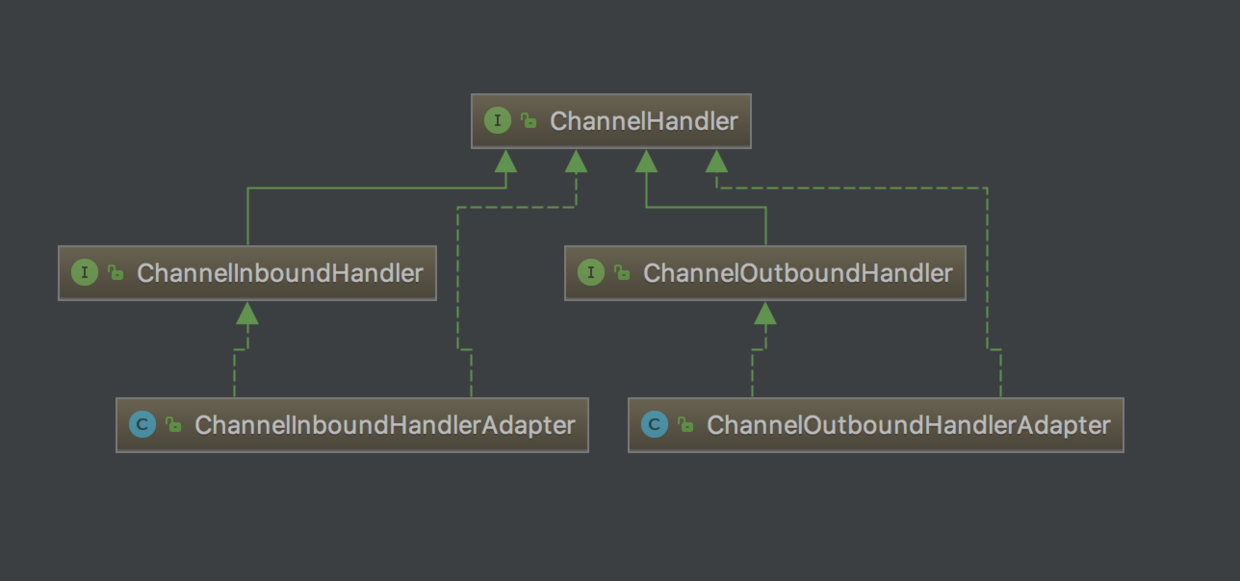

可以看到 ChannelHandler 有两大子接口：

第一个子接口是 ChannelInboundHandler，从字面意思也可以猜到，他是处理读数据的逻辑，比如，我们在一端读到一段数据，首先要解析这段数据，然后对这些数据做一系列逻辑处理，最终把响应写到对端，在开始组装响应之前的所有的逻辑，都可以放置在 ChannelInboundHandler 里处理，它的一个最重要的方法就是 channelRead()。读者可以将 ChannelInboundHandler 的逻辑处理过程与 TCP 的七层协议的解析联系起来，收到的数据一层层从物理层上升到我们的应用层。

第二个子接口 ChannelOutBoundHandler 是处理写数据的逻辑，它是定义我们一端在组装完响应之后，把数据写到对端的逻辑，比如，我们封装好一个 response 对象，接下来我们有可能对这个 response 做一些其他的特殊逻辑，然后，再编码成 ByteBuf，最终写到对端，它里面最核心的一个方法就是 write()，读者可以将 ChannelOutBoundHandler 的逻辑处理过程与 TCP 的七层协议的封装过程联系起来，我们在应用层组装响应之后，通过层层协议的封装，直到最底层的物理层。

这两个子接口分别有对应的默认实现，ChannelInboundHandlerAdapter，和 ChanneloutBoundHandlerAdapter，它们分别实现了两大接口的所有功能，默认情况下会把读写事件传播到下一个 handler。

说了这么多的理论，其实还是比较抽象的，下面我们就用一个具体的 demo 来学习一下这两大 handler 的事件传播机制。

ChannelInboundHandler 的事件传播

关于 ChannelInboundHandler ，我们拿 channelRead() 为例子，来体验一下 inbound 事件的传播。

我们在服务端的 pipeline 添加三个 ChannelInboundHandler

NettyServer.java

serverBootstrap
        .childHandler(new ChannelInitializer<NioSocketChannel>() {
            protected void initChannel(NioSocketChannel ch) {
                ch.pipeline().addLast(new InBoundHandlerA());
                ch.pipeline().addLast(new InBoundHandlerB());
                ch.pipeline().addLast(new InBoundHandlerC());
            }
        });

每个 inBoundHandler 都继承自 ChannelInboundHandlerAdapter，然后实现了 channelRead() 方法

public class InBoundHandlerA extends ChannelInboundHandlerAdapter {
    @Override
    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
        System.out.println("InBoundHandlerA: " + msg);
        super.channelRead(ctx, msg);
    }
}

public class InBoundHandlerB extends ChannelInboundHandlerAdapter {
    @Override
    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
        System.out.println("InBoundHandlerB: " + msg);
        super.channelRead(ctx, msg);
    }
}

public class InBoundHandlerC extends ChannelInboundHandlerAdapter {
    @Override
    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
        System.out.println("InBoundHandlerC: " + msg);
        super.channelRead(ctx, msg);
    }
}

在 channelRead() 方法里面，我们打印当前 handler 的信息，然后调用父类的 channelRead() 方法，而这里父类的 channelRead() 方法会自动调用到下一个 inBoundHandler 的 channelRead() 方法，并且会把当前 inBoundHandler 里处理完毕的对象传递到下一个 inBoundHandler，我们例子中传递的对象都是同一个 msg。

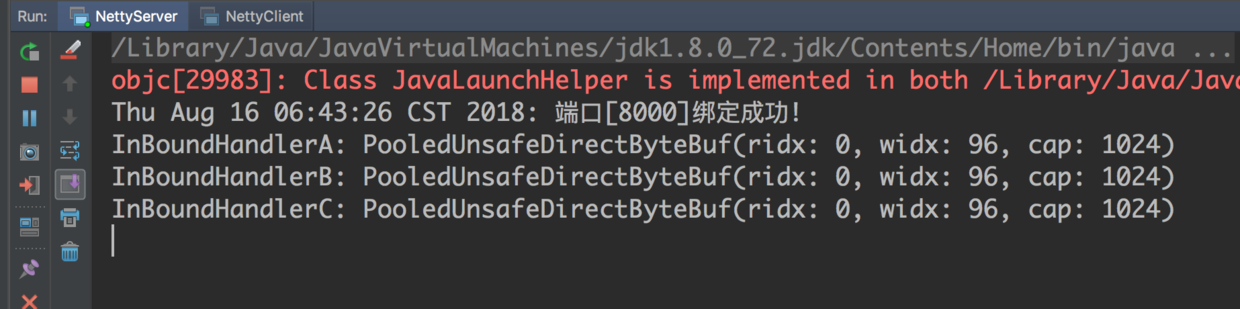

我们通过 addLast() 方法来为 pipeline 添加 inBoundHandler，当然，除了这个方法还有其他的方法，感兴趣的同学可以自行浏览一下 pipeline 的 api ，这里我们添加的顺序为 A -> B -> C，最后，我们来看一下控制台的输出

可以看到，inBoundHandler 的执行顺序与我们通过 addLast() 方法添加的顺序保持一致，接下来，我们再来看一下 outBoundHandler 的事件传播。

ChannelOutboundHandler 的事件传播

关于 ChanneloutBoundHandler ，我们拿 write() 为例子，来体验一下 outbound 事件的传播。

我们继续在服务端的 pipeline 添加三个 ChanneloutBoundHandler

serverBootstrap
        .childHandler(new ChannelInitializer<NioSocketChannel>() {
            protected void initChannel(NioSocketChannel ch) {
                // inBound，处理读数据的逻辑链
                ch.pipeline().addLast(new InBoundHandlerA());
                ch.pipeline().addLast(new InBoundHandlerB());
                ch.pipeline().addLast(new InBoundHandlerC());

                // outBound，处理写数据的逻辑链
                ch.pipeline().addLast(new OutBoundHandlerA());
                ch.pipeline().addLast(new OutBoundHandlerB());
                ch.pipeline().addLast(new OutBoundHandlerC());
            }
        });

每个 outBoundHandler 都继承自 ChanneloutBoundHandlerAdapter，然后实现了 write() 方法

public class OutBoundHandlerA extends ChannelOutboundHandlerAdapter {
    @Override
    public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) throws Exception {
        System.out.println("OutBoundHandlerA: " + msg);
        super.write(ctx, msg, promise);
    }
}

public class OutBoundHandlerB extends ChannelOutboundHandlerAdapter {
    @Override
    public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) throws Exception {
        System.out.println("OutBoundHandlerB: " + msg);
        super.write(ctx, msg, promise);
    }
}

public class OutBoundHandlerC extends ChannelOutboundHandlerAdapter {
    public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) throws Exception {
        System.out.println("OutBoundHandlerC: " + msg);
        super.write(ctx, msg, promise);
    }
}

在 write() 方法里面，我们打印当前 handler 的信息，然后调用父类的 write() 方法，而这里父类的 write() 方法会自动调用到下一个 outBoundHandler 的 write() 方法，并且会把当前 outBoundHandler 里处理完毕的对象传递到下一个 outBoundHandler。

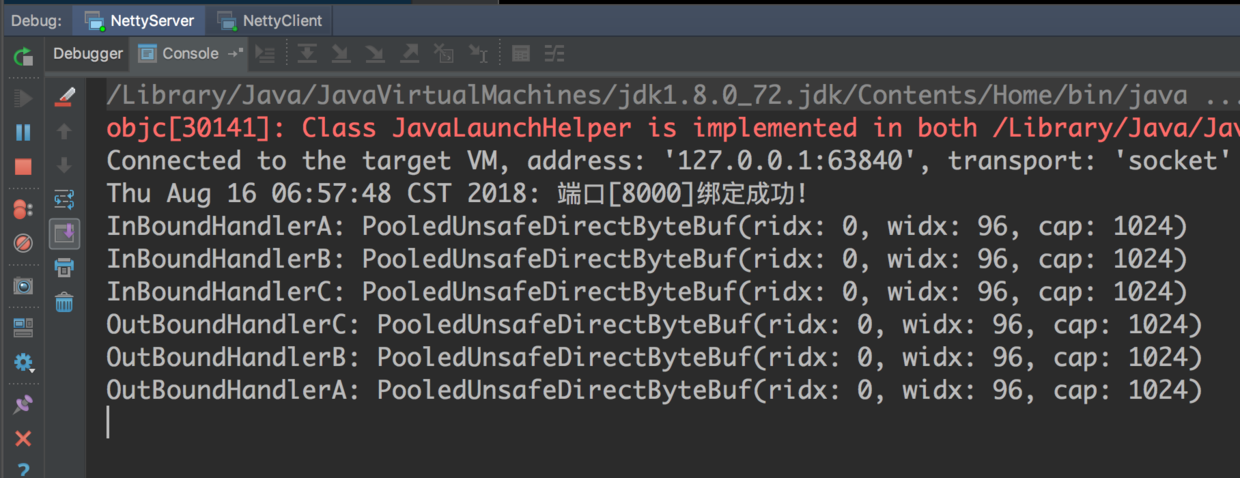

我们通过 addLast() 方法添加 outBoundHandler 的顺序为 A -> B -> C，最后，我们来看一下控制台的输出

可以看到，outBoundHandler 的执行顺序与我们添加的顺序相反，最后，我们再来看一下 pipeline 的结构和执行顺序。

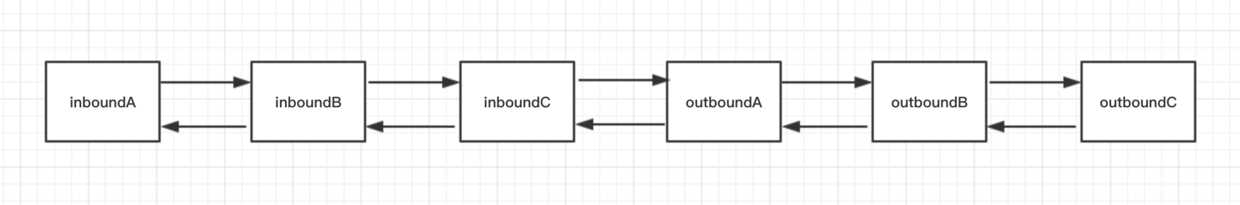

pipeline 的结构

不管我们定义的是哪种类型的 handler, 最终它们都是以双向链表的方式连接，这里实际链表的节点是 ChannelHandlerContext，这里为了让结构清晰突出，可以直接把节点看作 ChannelHandlerContext。

pipeline 的执行顺序

虽然两种类型的 handler 在一个双向链表里，但是这两类 handler 的分工是不一样的，inBoundHandler 的事件通常只会传播到下一个 inBoundHandler，outBoundHandler 的事件通常只会传播到下一个 outBoundHandler，两者相互不受干扰。

关于 pipeline 与 channelHandler 相关的事件传播就讲到这，在下一小节，我们会了解到几种特殊的 channelHandler，并且使用这几种特殊的 channelHandler 来改造我们的客户端和服务端逻辑，解决掉 if else 泛滥的问题，最后，我们对本小节内容做下总结。

例如，假设我们创建了以下管道:

@Override
protected void initChannel(SocketChannel ch) throws Exception {
    ChannelPipeline p = ch.pipeline();
    p.addLast("1", new InboundHandlerA());
    p.addLast("2", new InboundHandlerB());
    p.addLast("3", new OutboundHandlerA());
    p.addLast("4", new OutboundHandlerB());
    p.addLast("5", new InboundOutboundHandlerX());
}
在上面的例子中，名称以Inbound开头的类意味着它是一个入站处理程序。

名称以Outbound开头的类表示它是一个Outbound处理程序

在给定的示例配置中，当事件进入到入站时，处理程序计算顺序为1、2、3、4、5(代码行：从上到下)。

当一个事件出站时，顺序是5、4、3、2、1(代码行：从下到上)。

在这个原则之上，ChannelPipeline跳过某些处理程序的评估，以缩短堆栈深度:

3和4没有实现ChannelInboundHandler，因此没有实现入站的实际计算顺序事件将是:1,2,5。

1和2没有实现ChannelOutboundHandler，因此a的实际求值顺序为出站事件为:5、4、3。

总结

通过我们前面编写客户端服务端处理逻辑，引出了 pipeline 和 channelHandler 的概念。
channelHandler 分为 inBound 和 outBound 两种类型的接口，分别是处理数据读与数据写的逻辑，可与 tcp 协议栈联系起来。
两种类型的 handler 均有相应的默认实现，默认会把事件传递到下一个，这里的传递事件其实说白了就是把本 handler 的处理结果传递到下一个 handler 继续处理。
inBoundHandler 的执行顺序与我们实际的添加顺序相同，而 outBoundHandler 则相反。
