本文介绍DA14585芯片在省掉外部flash后的OTP烧录方法，包括设定ApplicationProgrammedFlag#1、ApplicationProgrammedFlag#2及OTPDMAlength参数的步骤。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

本文主要讲解DA14585开发完毕后，最终已确定程序，需要省掉外部flash的时候，OTP烧录方法，其实操作步骤比较简单，关键是要设定两个参数Application Programmed Flag #1、Application Programmed Flag #2和OTP DMA length，需要注意这里的长度是以4字节为单位。

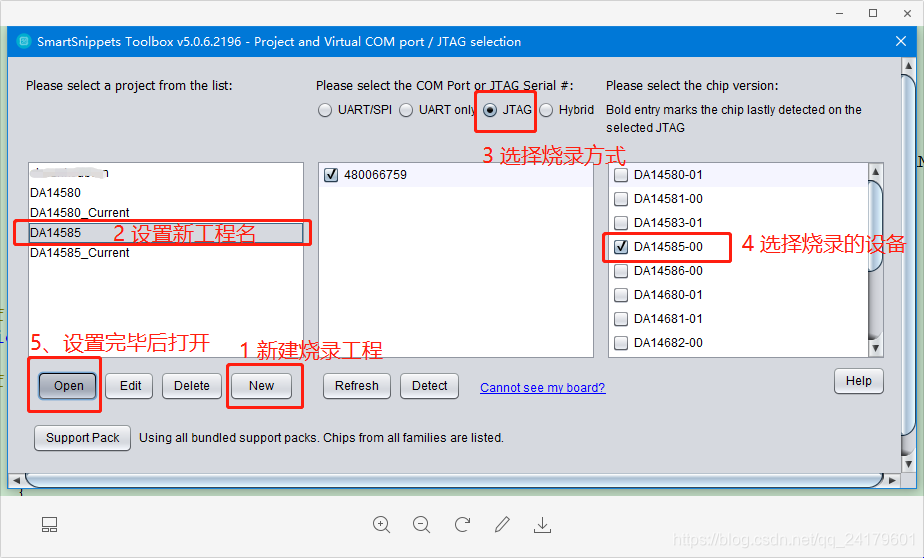

一、 打开SmartSnippets Toolbox工具
在这里插入图片描述

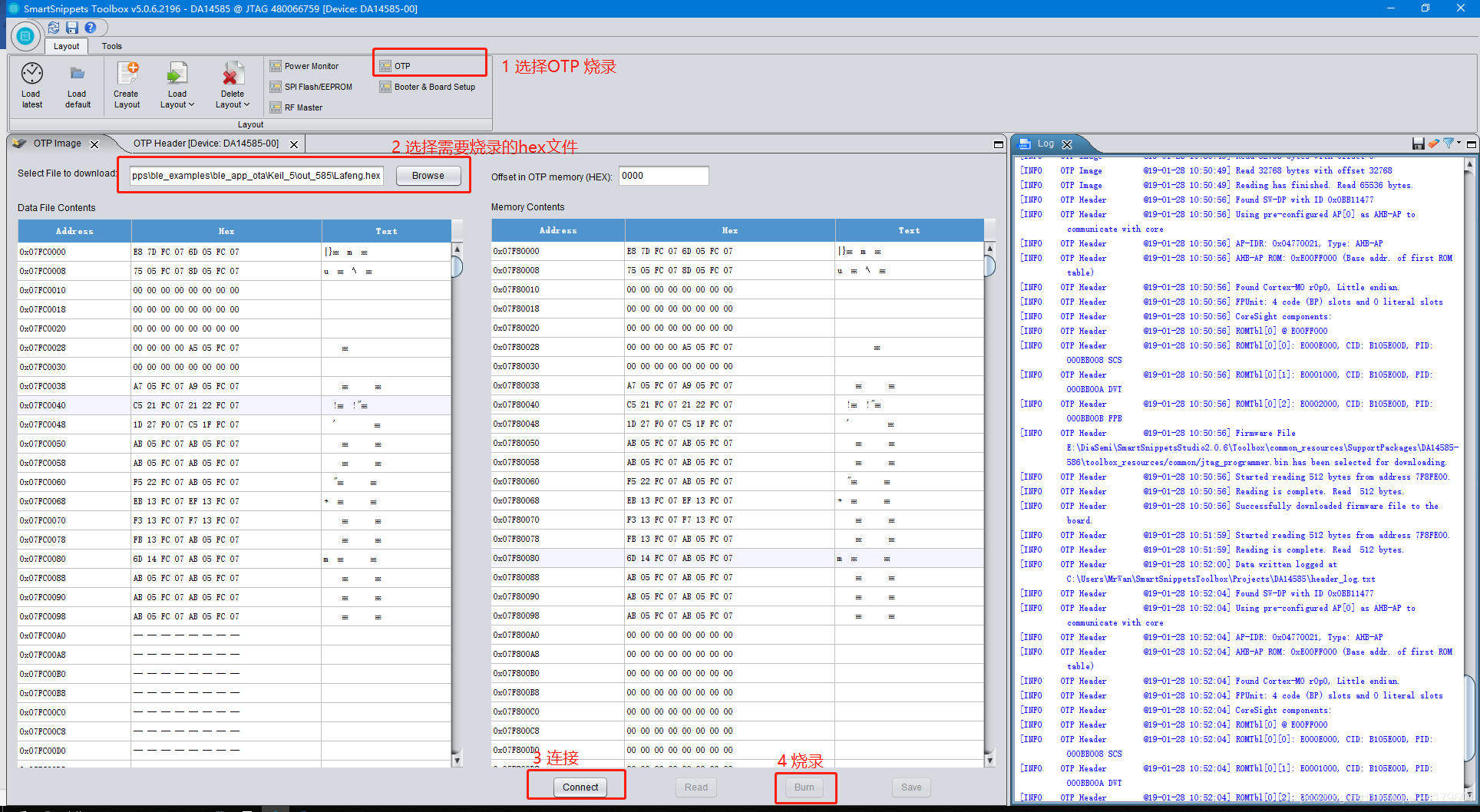

二、按照下图所示选择烧录文件并且烧录。
在这里插入图片描述

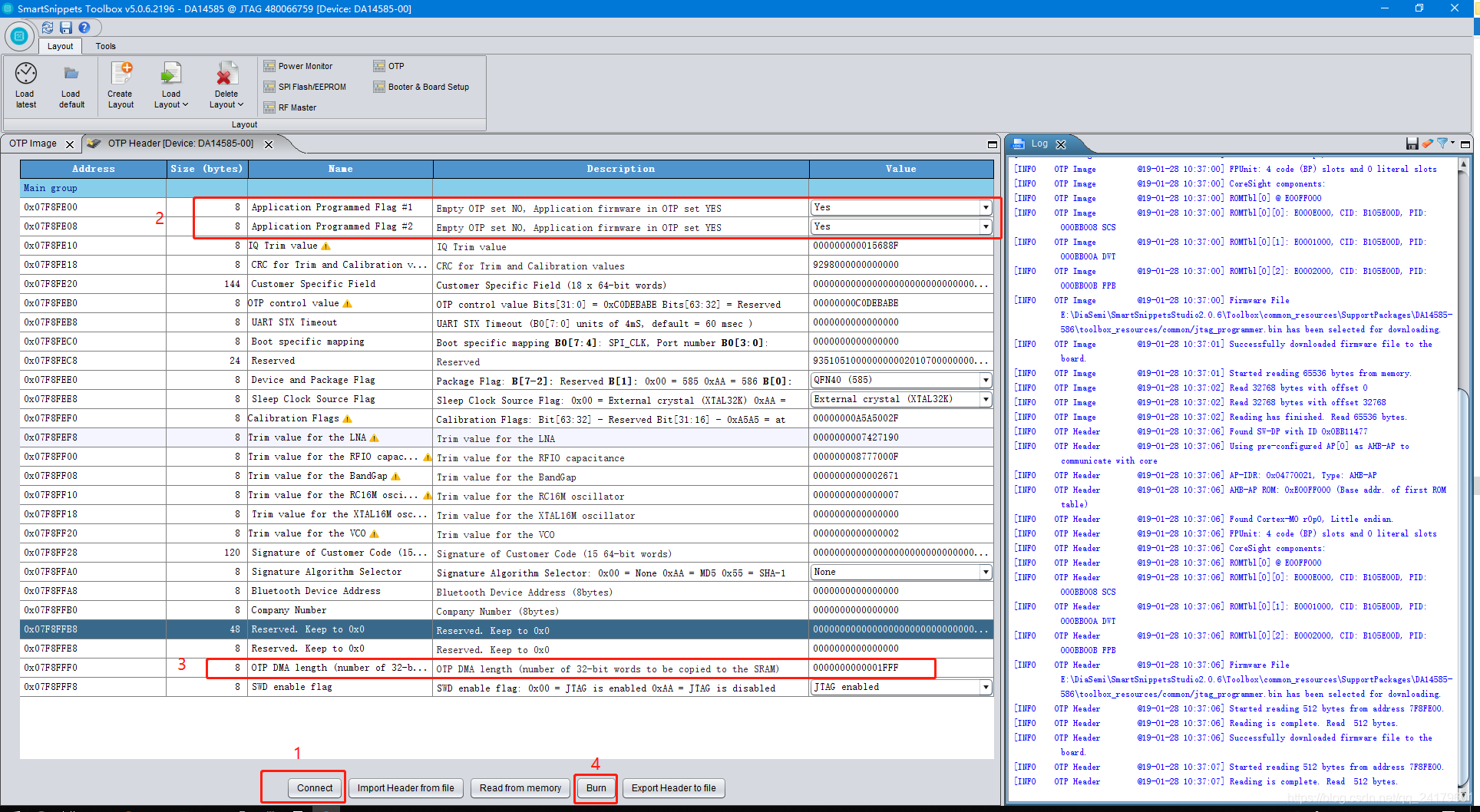

三、烧录完OTP Image文件后还没有完，还需要设置程序从OTP启动，这里点击OTP Header进行设置，将Application Programmed Flag #1、Application Programmed Flag #2设置为Yes，OTP DMA length设置为0x1FFF，如下。

在这里插入图片描述

按照以上步骤操作后即可完成烧录，此时将设备重新上电即可。
