KEIL下使用BAT文件生成BIN文件

一、运行环境
WINs：WIN10
MDK：keil528
MCU：GD32F303
创建一个项目，此项目下有两个工程GD32303C_APP和GD32303C_boot。

二、BAT常用指令介绍
1、创建BAT文件
这个比较简单，先创建一个txt文件，然后将后缀直接改成.bat即可，也可以使用另存为.bat文件

2、使用BAT文件生成bin文件
直接在创建的bat文件中添加如下的代码。

E:\keil528\ARM\ARMCC\bin\fromelf.exe这个是绝对路径，既keil安装的路径，根据情况更改即可。

.\ 这个是相对路径，表示当前目录既GD32303C_BOOT.uvprojx这个文件所在的目录，这里BootRunAfter.bat是和它所在同一个目录的。

.\output\F303Boot.bin在当前目录下的output文件夹下生成一个F303Boot.bin

.\output\F303Boot.axf使用当前目录下中output文件夹下的F303Boot.axf生成bin文件，F303Boot.axf这个文件名由keil配置决定的，如下：

E:\keil528\ARM\ARMCC\bin\fromelf.exe --bin -o .\output\F303Boot.bin .\output\F303Boot.axf

或

E:\keil528\ARM\ARMCC\bin\fromelf.exe --bin -o ./output/F303Boot.bin ./output/F303Boot.axf

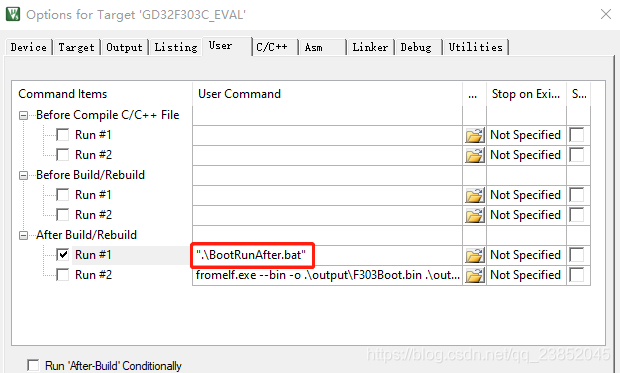

在KEIL中调用BAT文件：

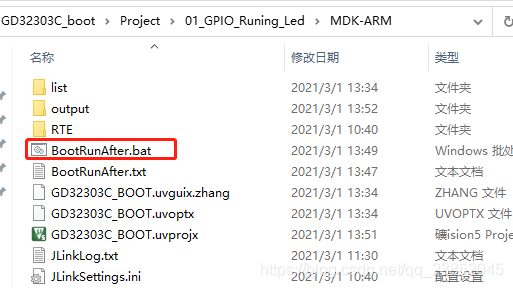

注意：这里BootRunAfter.bat文件和.uvprojx工程文件在同一个目录：

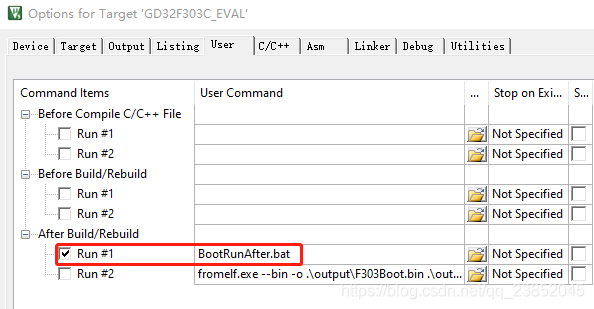

或者写的更规范写，使用当前目录：

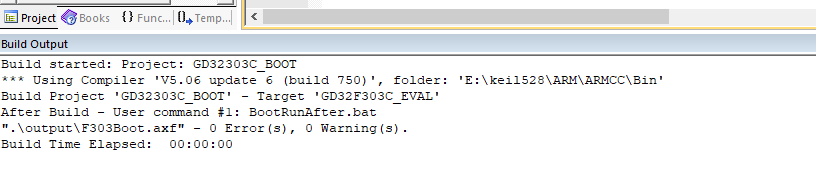

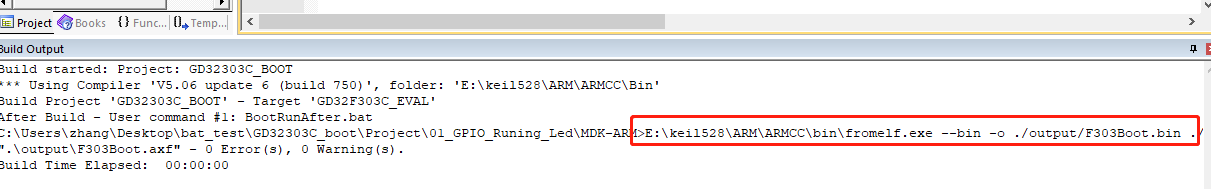

编译后，会在keil的Build Output窗口打印bat文件执行过的指令，当然也可以只用@ECHO OFF指令关闭

关掉回显

@ECHO OFF
E:\keil528\ARM\ARMCC\bin\fromelf.exe --bin -o .\output\F303Boot.bin .\output\F303Boot.axf

2、copy指令
将第1步中生成的bin文件复制到当前目录的上一级目录：

@ECHO OFF
E:\keil528\ARM\ARMCC\bin\fromelf.exe --bin -o .\output\F303Boot.bin .\output\F303Boot.axf
copy .\output\F303Boot.bin .\..\

.\output\F303Boot.bin为bin文件所在的位置

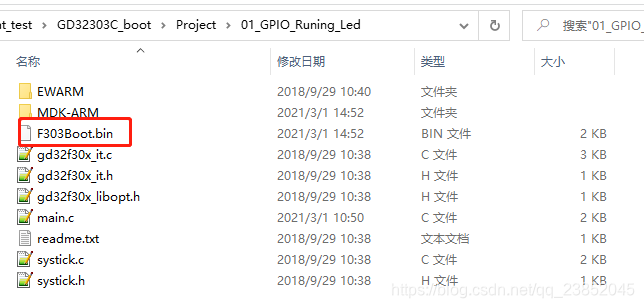

…\当前目录的上一个目录，如下：

复制并重命名

@ECHO OFF
E:\keil528\ARM\ARMCC\bin\fromelf.exe --bin -o .\output\F303Boot.bin .\output\F303Boot.axf
copy .\output\F303Boot.bin .\F303Boot111.bin

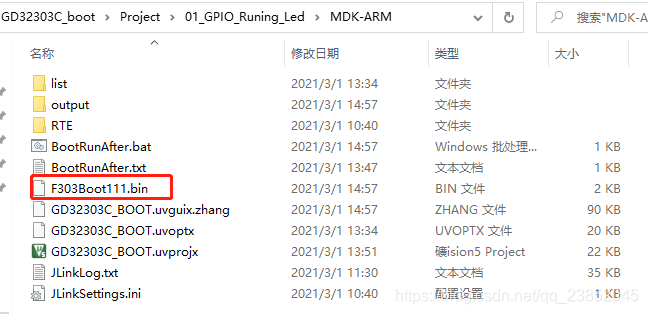

结果如下图：在当前目录生成一个F303Boot111.bin文件

3、if exist判断文件是否存在
命令格式： if [not] exist [路径]文件名 待执行的命令

@ECHO OFF
E:\keil528\ARM\ARMCC\bin\fromelf.exe --bin -o .\output\F303Boot.bin .\output\F303Boot.axf
if exist .\output\F303Boot.bin (
copy .\output\F303Boot.bin .\F303Boot111.bin
)

或
路径加双引号

@ECHO OFF
E:\keil528\ARM\ARMCC\bin\fromelf.exe --bin -o .\output\F303Boot.bin .\output\F303Boot.axf
if exist .\output\F303Boot.bin (
copy ".\output\F303Boot.bin" ".\F303Boot111.bin"
)

4、屏蔽当前代码使用：
则@ECH0 OFF为无效指令

::@ECHO OFF
E:\keil528\ARM\ARMCC\bin\fromelf.exe --bin -o .\output\F303Boot.bin .\output\F303Boot.axf
if exist .\output\F303Boot.bin (
copy ".\output\F303Boot.bin" ".\F303Boot111.bin"
)

5、合并两个bin文件
在项目下创建一个BIN文件存放一个BIN文件夹，将BOOT和APP生成的bin文件都复制到这个文件夹下，并通过merge.exe这个工具合并。

boot程序下BAT文件

@ECHO OFF
E:\keil528\ARM\ARMCC\bin\fromelf.exe --bin -o .\output\F303Boot.bin .\output\F303Boot.axf
if exist .\output\F303Boot.bin (
copy ".\output\F303Boot.bin" ".\..\..\..\..\BIN\"
)

App程序下BAT文件

@ECHO OFF
E:\keil528\ARM\ARMCC\bin\fromelf.exe --bin -o .\output\F303App.bin .\output\F303App.axf
if exist .\output\F303App.bin (
copy ".\output\F303App.bin" ".\..\..\..\..\BIN\"
)
if exist .\..\..\..\..\BIN\F303Boot.bin (
if exist .\..\..\..\..\BIN\F303App.bin (
.\..\..\..\..\BIN\merge.exe .\F303Boot.bin  .\F303App.bin .\boot_app.bin 0x2000
)
)

merge.exe命令格式
merge.exe [boot路径]\文件名.bin [app路径]\文件名.bin [生成路径]生成文件名.bin 偏移地址(16进制10进制均可)
工程下载链接
