华测RTK配合大疆精灵4 RTK 为武汉某矿山提供1:500地形数据

华测RTK配合大疆精灵4 RTK 为武汉某矿山提供1:500地形数据

旧矿区改造项目，合理规划回收再利用矿区资源，一直是牵系民生的重大工程。华测导航RTK配合大疆精灵4 RTK，通过高精度影像数据的采集，生成1:500正射影像数据，为矿区治理保护工作提供有力的地理信息数据的支持。

让我们一起去看看精灵4 RTK和华测i70如何相互配合工作，圆满完成任务的。



1. 项目概况

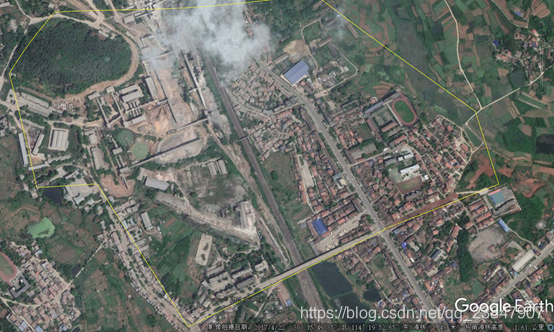

武汉旧矿区改造项目，位于龙泉山脚下，项目面积约为0.87 km2，地形丘陵地带，有厂区，厂房还有学校，地物较多，地形比较复杂，有小山丘阻挡，地形不利于传统方式测绘测量。

项目目标要求正射影像成果要能满足精度较为严格测量 1:500 测图规范要求，即：平面中误差 ±0.10m，高程注记点中误差 ±0.15m，最大允许误差不超过 2 倍中误差。测量基准采用武汉市坐标系统、武汉市高程系统，投影方法为高斯-克吕格投影。工程中 RTK 数据采集统一使用地方CORS系统作为差分源。

所需设备清单



1. 大疆精灵4 RTK一套
2. 华测i70基站
3. CGO2.1解算软件
4. Photoscan航测软件一套
5. 高性能数据处理工作站一套

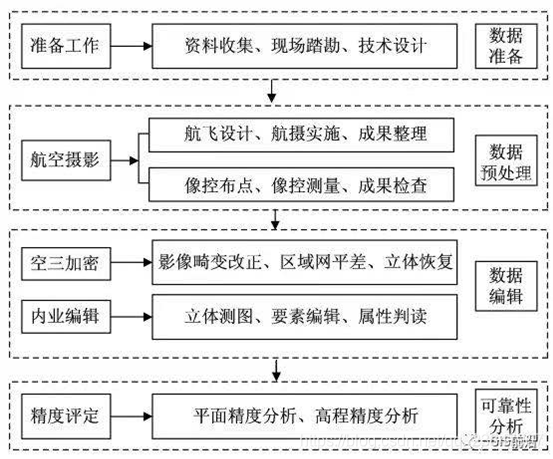

2. 作业流程

3. 外业航飞规划
