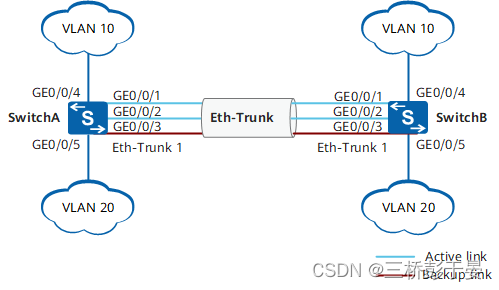

什么是链路聚合？怎么配置链路聚合？配置LACP模式的链路聚合示例（交换机之间直连）

1、LACP模式链路聚合简介

以太网链路聚合是指将多条以太网物理链路捆绑在一起成为一条逻辑链路，从而实现增加链路带宽的目的。链路聚合分为手工模式和LACP模式。

LACP模式需要有链路聚合控制协议LACP的参与。当需要在两个直连设备间提供一个较大的链路带宽而设备支持LACP协议时，建议使用LACP模式。LACP模式不仅可以实现增加带宽、提高可靠性、负载分担的目的，而且可以提高Eth-Trunk的容错性、提供备份功能。

LACP模式下，部分链路是活动链路，所有活动链路均参与数据转发。如果某条活动链路故障，链路聚合组自动在非活动链路中选择一条链路作为活动链路，参与数据转发的链路数目不变。

2、链路聚合目的

随着网络规模不断扩大，用户对骨干链路的带宽和可靠性提出越来越高的要求。

在传统技术中，常用更换高速率的接口板或更换支持高速率接口板的设备的方式来增加带宽，但这种方案需要付出高额的费用，而且不够灵活。

采用链路聚合技术可以在不进行硬件升级的条件下，通过将多个物理接口捆绑为一个逻辑接口，达到增加链路带宽的目的。

在实现增大带宽目的的同时，链路聚合采用备份链路的机制，可以有效的提高设备之间链路的可靠性。

3、链路聚合主要有以下三个优势

增加带宽

链路聚合接口的最大带宽可以达到各成员接口带宽之和。

提高可靠性

当某条活动链路出现故障时，流量可以切换到其他可用的成员链路上，从而提高链路聚合接口的可靠性。

负载分担

在一个链路聚合组内，可以实现在各成员活动链路上的负载分担。

4、链路聚合基本概念

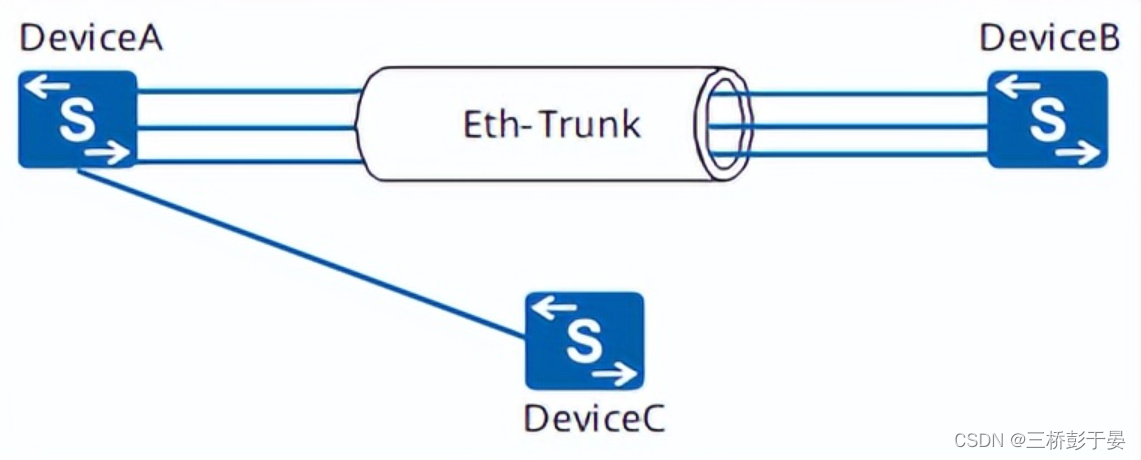

如在两个设备之间通过三条以太网物理链路相连，将这三条链路捆绑在一起，就成为了一条逻辑链路。

这条逻辑链路的最大带宽等于原先三条以太网物理链路的带宽总和，从而达到了增加链路带宽的目的；

同时，这三条以太网物理链路相互备份，有效地提高了链路的可靠性。

4.1 链路聚合组和链路聚合接口

链路聚合组LAG（Link Aggregation Group）是指将若干条以太链路捆绑在一起所形成的逻辑链路。

每个聚合组唯一对应着一个逻辑接口，这个逻辑接口称之为链路聚合接口或Eth-Trunk接口。

链路聚合接口可以作为普通的以太网接口来使用，与普通以太网接口的差别在于：

转发的时候链路聚合组需要从成员接口中选择一个或多个接口来进行数据转发。

4.2 成员接口和成员链路

组成Eth-Trunk接口的各个物理接口称为成员接口。

成员接口对应的链路称为成员链路。

4.3 活动接口和非活动接口、活动链路和非活动链路

链路聚合组的成员接口存在活动接口和非活动接口两种。

转发数据的接口称为活动接口，不转发数据的接口称为非活动接口。

活动接口对应的链路称为活动链路，非活动接口对应的链路称为非活动链路。

4.4 活动接口数上限阈值

设置活动接口数上限阈值的目的是在保证带宽的情况下提高网络的可靠性。

当前活动链路数目达到上限阈值时，再向Eth-Trunk中添加成员接口，不会增加Eth-Trunk活动接口的数目，超过上限阈值的链路状态将被置为Down，作为备份链路。

例如，有8条无故障链路在一个Eth-Trunk内，每条链路都能提供1G的带宽，现在最多需要5G的带宽，那么上限阈值就可以设为5或者更大的值。

其他的链路就自动进入备份状态以提高网络的可靠性。

注：手工负载分担模式链路聚合不支持活动接口数上限阈值的配置。

4.5 活动接口数下限阈值

设置活动接口数下限阈值是为了保证最小带宽，当前活动链路数目小于下限阈值时，Eth-Trunk接口的状态转为Down。

例如，每条物理链路能提供1G的带宽，现在最小需要2G的带宽，那么活动接口数下限阈值必须要大于等于2。

5、设备至此的链路聚合方式

同一设备：是指链路聚合时，同一聚合组的成员接口分布在同一设备。

堆叠设备：是指在堆叠场景下，成员接口分部在堆叠的各个成员设备上。

跨设备：是指E-Trunk基于LACP（单台设
