Activiti7 探索系列一使用Modeler设计业务流程

本文为翻译文章，如有不合理处请查看原文：https://community.alfresco.com/community/bpm/blog/2018/12/10/activiti-7-beta-using-the-modeler-to-design-business-processes

简介

Activiti 7 Beta 2附带了一个新的BPMN建模应用程序，我们将在本文中介绍它。 它支持BPMN 2.0标准。 它是在Alfresco应用程序开发框架（ADF）的帮助下开发的。 源代码可在此处获得。

Activiti 7 Deep Dive文章系列

本文是详细介绍Activiti 7的系列文章的一部分，应按列出的顺序阅读。

1. 部署和运行业务流程
2. 使用Modeler设计业务流程-本文
3. 构建、部署和运行自定义业务流程
4. 使用核心库

前提条件

1. 您已阅读并阅读了“Activiti 7-入门”文章，并且已经运行了Activiti 7完整示例
2. 您熟悉业务流程模型和符号（BPMN）2.0，您之前甚至可以使用以前版本的Activiti设计和创建业务流程。 本文不会过多地介绍如何使用BPMN设计业务流程。

运行Activiti Modeler应用程序

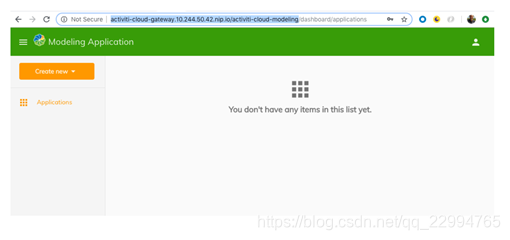

我们在上一篇文章中所做的Activiti部署已经启动并运行了建模器。 如果您没有运行它，请按照该文章中的说明返回并启动它。 您可以通过http：// activiti-cloud-gateway。<自己IP> .nip.io / activiti-cloud-modeling URL访问建模器。使用modeler/password，因为此用户是ACTIVITI_MODELER角色的一部分，该角色有权使用建模功能，您现在应该看到

如果您在上一篇文章中第一次访问建模器时创建了一个应用程序，则可能会看到该应用程序

创建流程应用程序

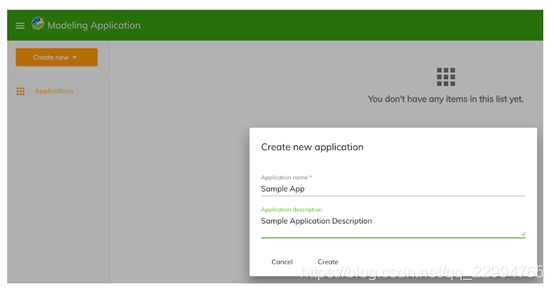

流程定义存在于所谓的流程应用程序中。 让我们创建一个包含我们的流程定义的。 单击“Create new |Application” 并给它起名称和描述：

单击“Create”按钮以创建新的流程应用程序：
