MCAL-CAN总线速率配置

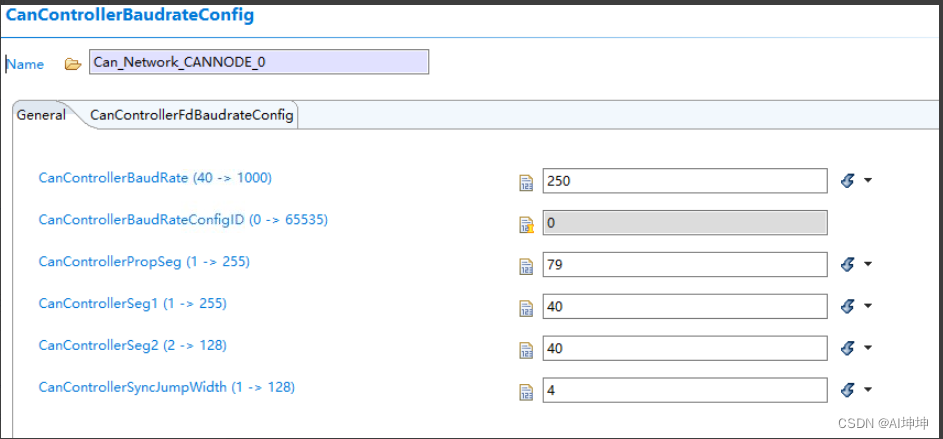

先看一下项目中250KB速率的配置
在这里插入图片描述

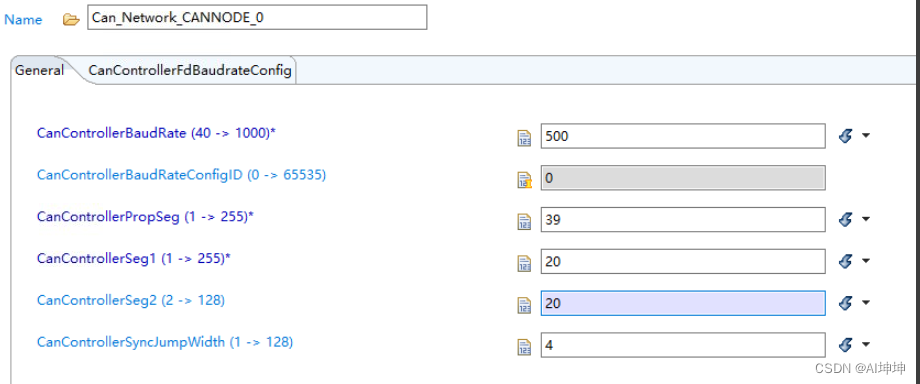

再看一下500KB速率的配置
在这里插入图片描述

基本公式
Fpclk是CAN选择的时钟源
BitRate(单位为B)=Fpclk/（(BROP+1) * ((TSEG1+1) + (TSEG2+1) +1) ）

TSEG1 = (CanControllerPropSeg + CanControllerSeg1 - 1 )

TSEG2 = (CanControllerSeg2 - 1)
