物理层:
网线的类型:
1.直通线:网线两端水晶头的线序一致
2.交叉线:网线两端一端是568A线序,一端是568B线序
3.全反线:也叫console线,用来初始化配置网络设备的
一般买网络设备时,自带一根console线
水晶头制作标准线序:
568A: 白绿,绿,白橙,蓝,白蓝,橙,白棕,棕
568B: 白橙,橙,白绿,蓝,白蓝,绿,白棕,棕
网线的用法:
1. 直通线:交换机与非交换机设备间使用
2. 交叉线:同种设备间使用(路由器与PC视为同种设备)
交换机(数据链路层设备)部分配置命令:
交换机基本模式及命令:
1.用户模式:
Switch>
作用:可以查看简单的部分信息,不能做任何配置
2.特权模式:
Switch> enable
Switch#
作用:可以查看所有配置信息,但不能做配置修改
可以设置时间、保存配置、初始化等等
3.全局配置模式:
Switch# configure terminal
Switch(config)#
作用:可以做配置修改,且对全局生效!
4.接口配置模式:
Switch(config)# int f0/1
Switch(config-if)#
5.控制台模式/线模式:
Switch(config)# line console 0
Switch(config-line)#
6.退出一级:exit
直接退到特权模式:end或者快捷键ctrl+z
8.配置设备名:
conf t
hostname 设备名
9.查看MAC地址表:
show mac-address-table
10.查看running-config文件:
show running-config
11.查看startup-cofnig文件:
show startup-config
12.重启
en
reload
13.保存:
en
copy running-config startup-config
或
write
14.关闭自动解析功能:
conf t
no ip domain-lookup
15.配置用户密码:
line co 0
password 密码
login
exit
16.配置特权密码:
conf t
enable password 密码
配置加密的特权密码:
conf t
enable secret 密码
***注意:当明文与密文特权密码同时配置,只有密文生效!
16+.加密running-config中所有的密码,但容易被破解:
conf t
service password-encryption
17.恢复出厂设置:
en
erase startup-config
19.路由器接口配置IP:
int f0/0
ip add 192.168.1.254 255.255.255.0
no shutdown
exit
20.查看接口简要信息:
sh ip int b
21.在其他模式下查看信息:
在show命令前加do空格
22.删除配置:
方法:在原命令前加no空格即可!
注意:1)原命令在什么模式下配置的,就必须在什么模式下删除!
2)如原命令中的参数具有唯一性,则删除时不用加参数!
如不具有唯一性,则删除时必须加参数!
23.开启telnet功能:
line vty 0 4
password 密码
login
exit
24.给交换机配置管理IP:
int vlan 1
ip add 192.168.1.253 255.255.255.0
no shut
25.关闭超时踢出功能:
line co 0
no exec-timeout
line vty 0 4
no exec-timeout
如需要超时功能:则exec-timeout 分钟 秒

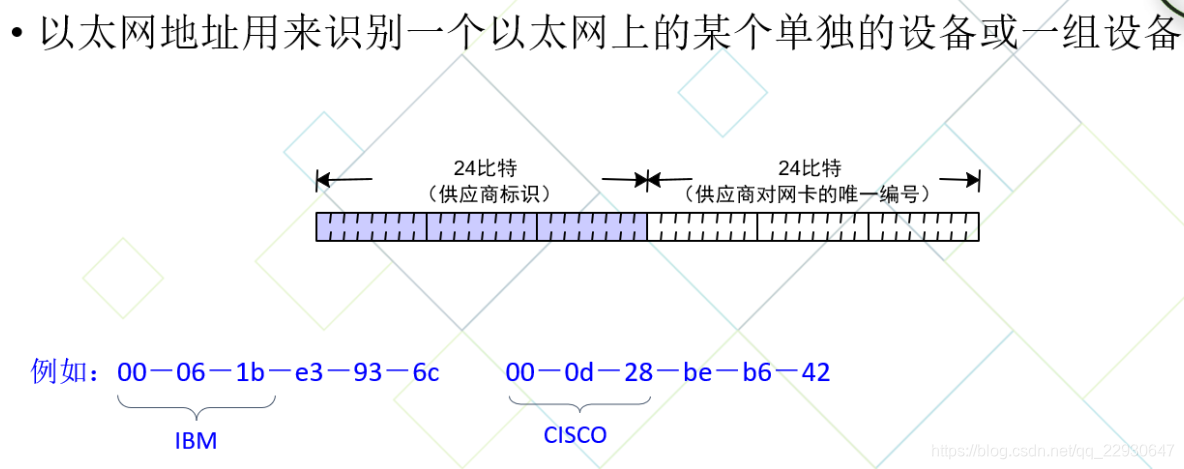

MAC地址结构:

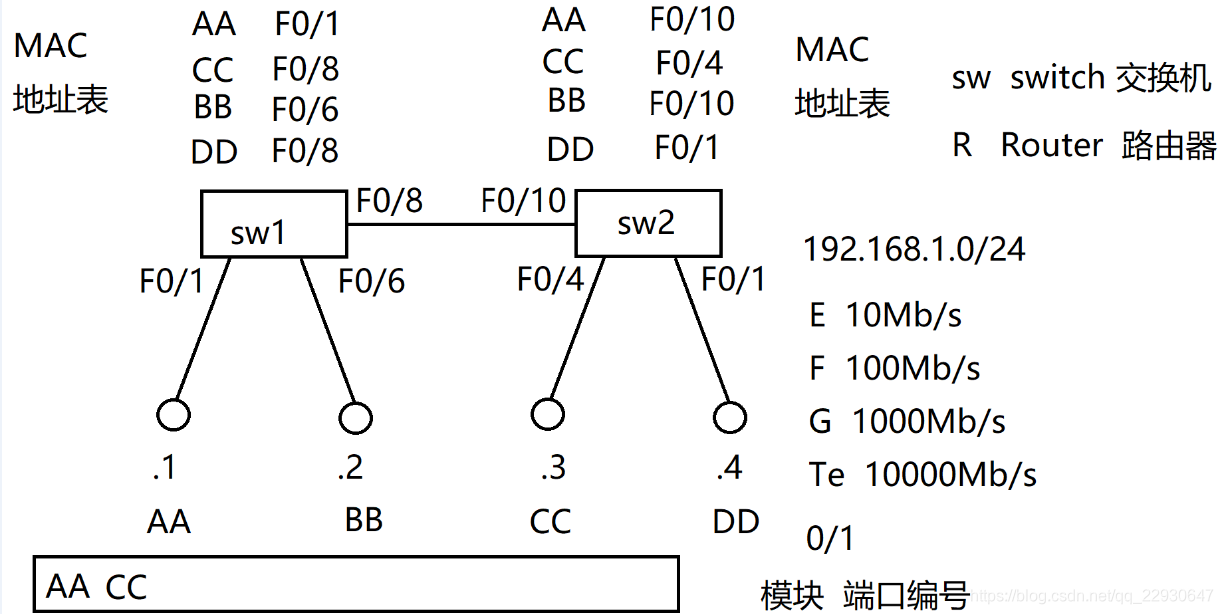

交换机工作原理:
1.根据源mac地址学习生成mac地址表;
2.根据mac地址表中的目标地址寻址发送,有责单播,无责广播并学习生成新的mac地址表;
3.mac地址表生命周期300秒。

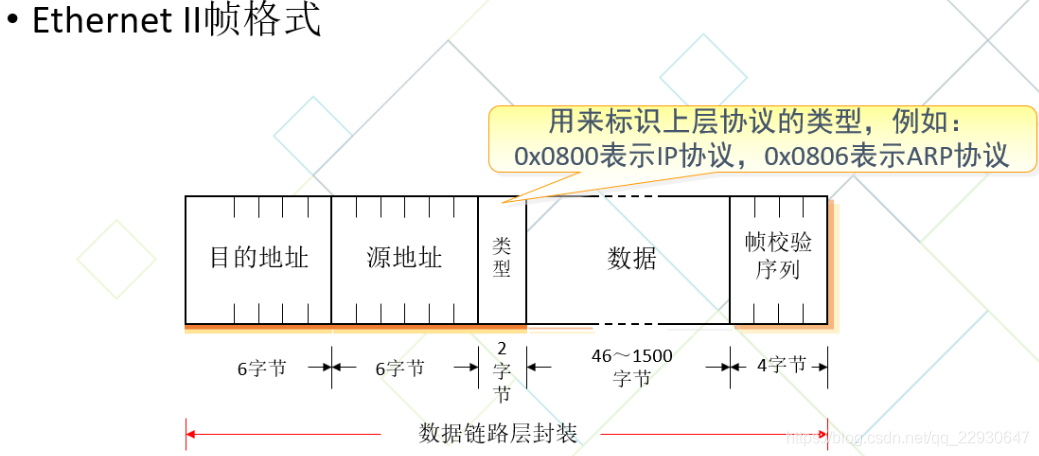

帧格式:
仅供个人学习,内容简介,帧结构详细后续更新
