原创程序|基于AutoCAD的宗海界址图快速自动化绘制技术

本文介绍了如何使用ObjectARX开发包在AutoCAD环境下快速自动化绘制宗海界址图,解决了手动绘制中界址点标注、范围填充等问题,显著提高了绘制效率。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

    宗海图是指记载宗海位置、界址点、界址线及其与相邻宗海位置关系的各类图件的总称,是申明海域使用权属的重要依据。宗海图在海域使用论证报告中所占篇幅虽然小但却有重要地位,是海域使用论证报告中不可或缺的一部分。

    宗海图包括宗海位置图和宗海界址图。宗海位置图是指反映项目用海地理位置、平面轮廓及其与周边重要地物位置关系的图件。

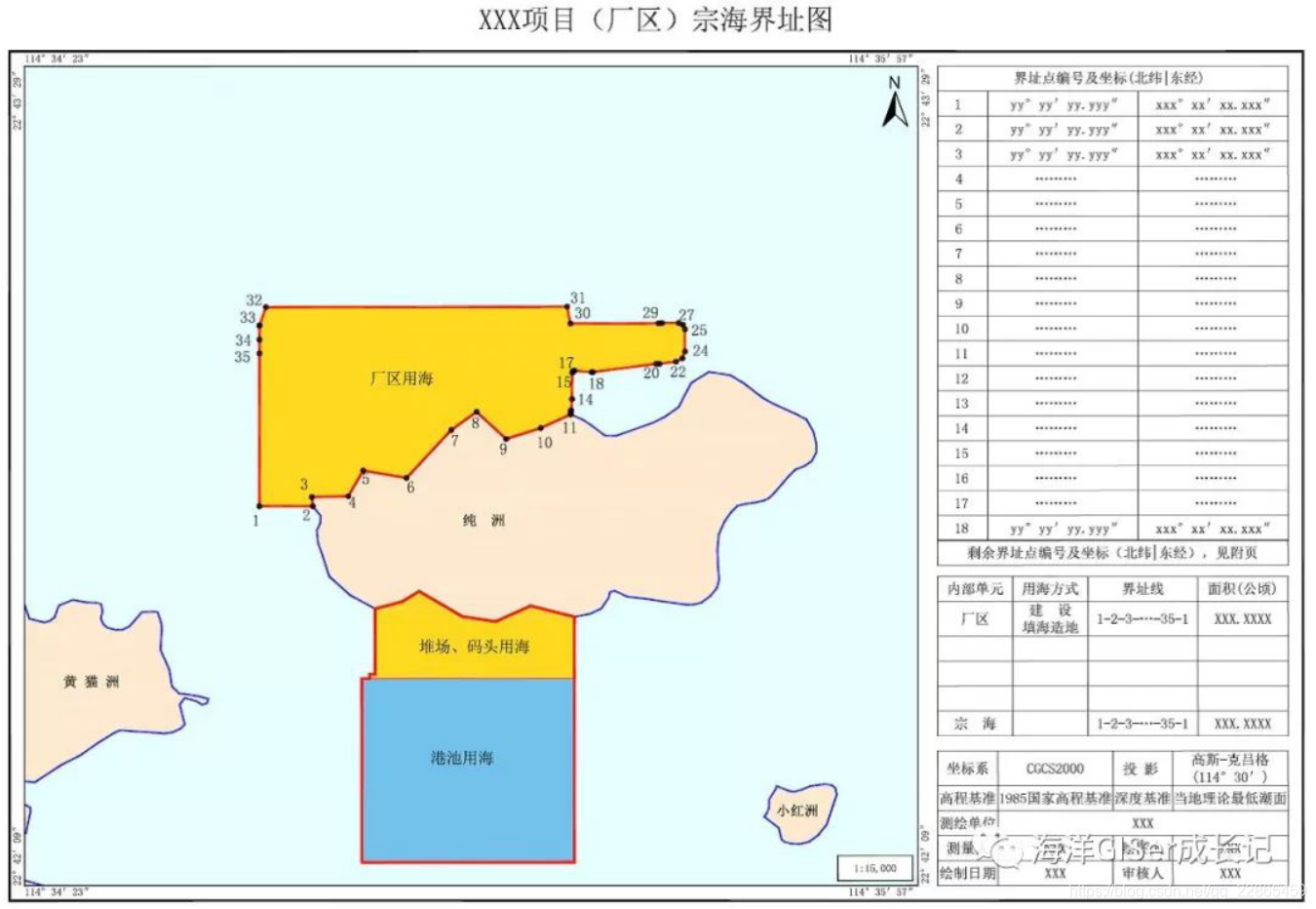

    宗海界址图是指反映宗海及内部单元的界址点分布、界址范围、用海面积、用途、用海方式及其相邻宗海信息的图件。

    宗海界址图的绘制内容包括:1)宗海界址信息;2)底图;3)毗邻宗海信息;4)界址点坐标列表;5)宗海内部单元列表;6)坐标系、投影、测绘单位等制图信息列表;7)图名、比例尺、图廓、经纬度注记及指北针等成图要素。

<think>嗯,用户的问题是关于如何使用ArcGIS绘制宗海界址的具体操作步骤。这个问题涉及专业的地理信息处理流程,需要结合行业规范和软件功能来回答。 用户可能是从事海域管理或测绘工作的技术人员,对ArcGIS有一定基础但需要具体指导。从引用内容看,用户特别关注《宗海编绘技术规范》的合规性,以及如何实现从数据准备到成果输出的完整流程。 关于宗海界址绘制,核心难点在于:1) 坐标转换(经纬度与平面坐标);2) 规范要素表达(如界址点符号、廓整饰);3) 多源数据整合。引用[5]提到AutoCAD在坐标注记上的局限,这正是ArcGIS的优势领域。 准备分五个关键步骤说明:首先是数据准备阶段,要强调地理数据库的规范建设,特别是宗海界址点线面的拓扑关系检查;其次是符号化环节,需详细说明如何通过样式管理器创建符合《宗海编绘技术规范》的符号库;第三是坐标标注的两种方案,建议优先采用动态标注功能避免手动转换;第四是廓整饰的自动化处理,这部分要结合数据框的网格系统;最后导出环节需提醒用户注意《规范》对件格式的分辨率要求。 用户可能存在的潜在需求是后续数据共享问题,引用[3]提到shape格式转换需求,因此在回答中补充了数据导出的操作说明。另外考虑到实际工作场景,特别标注了容易出错的拓扑检查和坐标标注环节的操作要点。</think>以下是根据《宗海编绘技术规范》和ArcGIS特性整理的宗海界址绘制步骤,结合引用内容的关键技术点: --- ### **ArcGIS绘制宗海界址操作流程** #### **1. 数据准备** - **导入基础地理数据**:加载海域遥感影像、海岸线、等深线等底数据(引用[2]工作底要求) - **创建宗海要素**: - 点层:存储宗海界址点(经纬度坐标) - 线层:绘制宗海界址线(需闭合) - 面层:生成宗海界址单元斑(不同用海方式分层) - **坐标系设置**:采用`CGCS2000`坐标系(《规范》要求的地理坐标系) #### **2. 符号化与标注** - **符号规范**(引用[2][4]): - 界址点:红色圆形符号(直径1mm) - 界址线:红色实线(宽度0.3mm) - 用海单元:按规范填充颜色(如填海造地用浅黄色) - **动态标注**: ```python # 界址点标注表达式示例(经纬度格式) def FindLabel([经度], [纬度]): return f"{round([经度],6)}°E\n{round([纬度],6)}°N" ``` #### **3. 廓整饰** - **经纬网格生成**: 1. 数据框属性 → 格网 → 新建格网 2. 选择"经纬网" → 设置间隔(如1′) 3. 标注格式:`度-分秒`(如`120°30'00"`) - **廓注记**(引用[5]解决方案): - 使用**动态文本**自动转换坐标: ```xml <dyn type="dataFrame" name="minX"/> <!-- 左下角经度 --> ``` #### **4. 例与布局**(引用[4]) - 例位置:右下角,按《规范》分类排列用海类型符号 - 比例尺:数字+柱状双比例尺(1:10,000和1:5,000) - 指北针:ESRI标准样式 #### **5. 成果输出** - **格式**:PDF/AI(印刷用) + TIFF(300dpi存档) - **坐标保留**:导出时勾选"保留地理坐标系信息" --- ### **关键技术难点解决** 1. **坐标转换问题**(引用[5]) - 方法:通过`数据框属性 → 常规 → 显示`设置为"度分秒",避免AutoCAD的平面坐标局限 2. **规范符号库创建** - 步骤:样式管理器 → 导入《宗海编绘式》的`.style`文件 3. **拓扑检查** - 工具:`拓扑工具箱 → 必须不重叠 + 必须无缝隙`(确保界址单元无缝拼接) --- ### **注意事项** > 引用[3]提示:**若需转换至CAD/GIS格式**,使用`转换工具 → 要素转CAD`导出为DWG,或`要素类至Shapefile`生成SHP,但需注意: > - CAD中需手动添加经纬度注记(ArcGIS动态标注不兼容) > - 符号样式需在CAD中重新匹配 ---
