05.LCD上显示一行矢量中文+交叉编译器库安装

1.安装交叉编译器freetype库

#安装部分
tar xjf freetype-2.4.10.tar.bz2
cd freetype-2.4.10/
#docs/INSTALL.CROSS 是对交叉编译的一个说明文档
#--host=arm-linux  交叉编译器时使用
#--buid=i386-unknown-freebsd 这个是在pc使用时使用
#--prefix=<prefix>  编译后生成的文件的目录，默认在usr/local(pc用)下，而这个给开发板用的，就得放到交叉工具链下
./config --host=arm-linux   #选这个的时候，应该就默认用arm-linux-gcc来编译了
make DESTDIR=$PWD/tmp install

#把tmp/usr/local/lib/* 复制到 /usr/local/arm/4.3.2/arm-none-linux-gnueabi/libc/armv4t/lib
cd tmp/usr/local/lib/
sudo cp * /usr/local/arm/4.3.2/arm-none-linux-gnueabi/libc/armv4t/lib -d -rfd
#把tmp/usr/local/include/*  复制到 /usr/local/arm/4.3.2/arm-none-linux-gnueabi/libc/usr/include
cd tmp/usr/local/include/
cp * /usr/local/arm/4.3.2/arm-none-linux-gnueabi/libc/usr/include -rfd # d的意思是把 链接 也考过去

mv freetype2/freetype .  #下面会讲为什么会有这个

#编译部分
arm-linux-gcc -o example1 example1.c  -lfreetype -lm
sudo cp example1 simsun.ttc /work/nfs_root/

#开发板上运行
./example1 simsun.ttc abcd

注意事项：

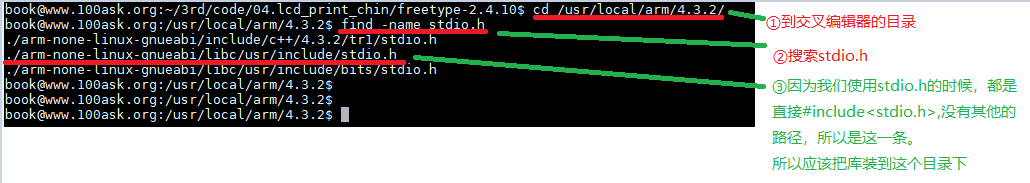

1.编译出来的头文件放在 /usr/local/arm/4.3.2/arm-none-linux-gnueabi/libc/usr/include

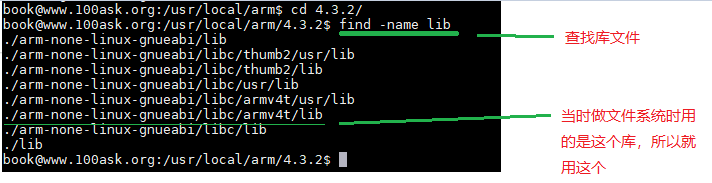

2.编译出来的库文件放在 /usr/local/arm/4.3.2/arm-none-linux-gnueabi/libc/armv4t/lib

3.正常来说，头文件目录和库文件目录应该是一样的，即以下这两个目录应该是一样的，不一样的话我们就把头文件和库文件编译到一个指定目录，然后再拷贝到相应的目录里去

/usr/local/arm/4.3.2/arm-none-linux-gnueabi/libc/armv4t/lib
/usr/local/arm/4.3.2/arm-none-linux-gnueabi/libc/usr/include

在编译时就先指定到一个目录，然后编译好了再CP

4. mv freetype2/freetype
在我们拷贝了头文件和动态库到相应的位置后，我们编译会出错，错误信息如下

提示找不到 ftheader.h，我们去刚刚的头文件目录下搜索这个文件 /usr/local/arm/4.3.2/arm-none-linux-gnueabi/libc/usr/include

发现路径多了一个freetype2，所以拷贝出来即可
5.编译时：arm-linux-gcc -o example1 example1.c -lfreetype -lm

• 我编译时没有加 ”-finput-charset=GBK“，是因为我用的是nodepad++写的程序，nodepad默认编码就是UTF-8，而韦东山用的是source insight，SI默认编码是GB2312，所以我不用加 -finput-charset=GBK，而韦东山需要加。

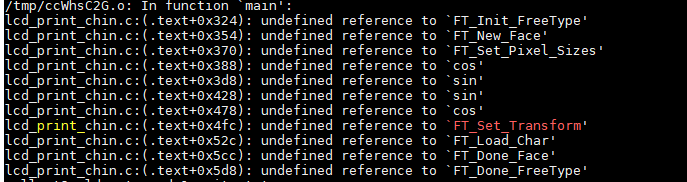

• 另外， -lfreetype -lm是添加动态链接库，不添加会出现一些函数找不到，如下图

  6.运行时的问题（很重要！！）
  韦东山在运行的时候多了条命令，拷贝动态链接库的命令

cp *so* /work/nfs_root/fs_mini_mdev_new/lib -d

这个是因为根文件系统不同，我直接用他给的根文件系统，里面有freetype的动态链接库

而他的是从服务器上挂载原始的根文件系统，所以没有动态库，需要拷贝一下。
为什么不拷贝头文件? 因为编译好了freetype程序后,头文件会被gcc展开存到可执行文件里,所以运行时,只会用到库文件.

2.LCD上显示汉字

1.添加头文件

#include <stdio.h>
#include <string.h>
#include <math.h>
#include<wchar.h>
#include <ft2build.h>
#include FT_FREETYPE_H

2.主函数中的内容

	//初始化句柄，初始化库
	error = FT_Init_FreeType( &library );
	//加载face对象，也就是打开字库文件
	error = FT_New_Face(library , "simsun.ttc" ,0 ,&face);
	//设置字体大小
	FT_Set_Pixel_Sizes(face,24,24);

	slot = face->glyph;

	/*不旋转，所以这里就不加那几个矩阵的初始化了*/
	//设置从哪里开始显示，上面两行是像素字，都是高16的
	//所以这里设置成从(0,32)开始显示 转换为笛卡尔坐标洗
	target_height = var.yres;              //获取屏幕的高度
	pen.x = 0 * 64;
	pen.y = (target_height - (32+24)) *64 ; // ！！！注意这里，我们想让从(0,32)开始显示，一定要再多减去一个字符的高度，
										   //因为它是从左下角往上走的，而不是从左上角往下走的
										   //这个一会儿在下面详解

	for ( n = 0; n < wcslen(wst) ; n++ )  //一个符号循环一次
	{
	  //设置字用不用旋转和开始显示的位置
		FT_Set_Transform( face, 0, &pen );

		//转换为点阵
		error = FT_Load_Char( face, wst[n] , FT_LOAD_RENDER );
		if ( error )
		  continue;

		//开始画点
		draw_bitmap( &slot->bitmap,
		             slot->bitmap_left,
		             target_height - slot->bitmap_top );

		/* increment pen position */
		pen.x += slot->advance.x;  //位置自加，算出下一个字符的位置
		pen.y += slot->advance.y;
	}

3.draw_bitmap()函数

void draw_bitmap( FT_Bitmap*  bitmap,FT_Int  x,FT_Int y)
{
  FT_Int  i, j, p, q;  //i j表示的是物理坐标
  FT_Int  x_max = x + bitmap->width; //bitmap->width表示的是这个字的宽度
  FT_Int  y_max = y + bitmap->rows;  //同理bitmap->row 这个字的高度

  for ( i = x, p = 0; i < x_max; i++, p++ )
  {
    for ( j = y, q = 0; j < y_max; j++, q++ )
    {
      if ( i < 0 || j < 0  || i >= var.xres || j >= var.yres )  //这里判断目前的点在不在物理分辨率中，如果不在的话就不往显存写数据
        continue;
      //image[j][i] |= bitmap->buffer[q * bitmap->width + p];
      lcd_put_pixel(i , j, bitmap->buffer[q * bitmap->width + p] );
    }
  }
}

4.如果要加倾斜
改动这两个地方
！！！！需要注意的是，一个C语言问题，就是计算angle的时候，倾斜角度(20.0)，一定要是一个浮点型，如果是整形的话括号里算出就是0，最后angle算出也是0，相当于不倾斜

#ifdef QINGXIE  //要不要倾斜一个角度
	double        angle=( 20.0 / 360 ) * 3.14159 * 2;  //设置一个倾斜角度  20度
	FT_Matrix     matrix;

	matrix.xx = (FT_Fixed)( cos( angle ) * 0x10000L ); //若设置了字体旋转，就需要这几行，固定的，只用把前面的angle按照那样算一下就行
    matrix.xy = (FT_Fixed)(-sin( angle ) * 0x10000L );
    matrix.yx = (FT_Fixed)( sin( angle ) * 0x10000L );
    matrix.yy = (FT_Fixed)( cos( angle ) * 0x10000L );
	/**************end矢量字用到的变量end**************/
#endif
/**************************************************************************/
#ifdef QINGXIE  //要不要倾斜一个角度
		FT_Set_Transform( face, &matrix, &pen );
#else
		FT_Set_Transform( face, 0, &pen );
#endif

5.注意的地方

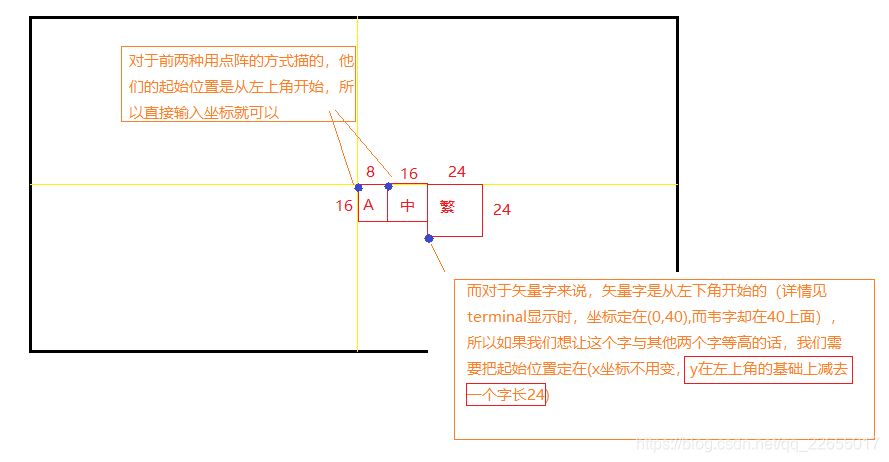

以上就是为什么在设置矢量坐标的时候，按照正常的坐标(左上角为原点)，我们想让它开始于(0,32)，而实际我们定位的时候多减去24 的原因。
