AD16按空格键无法旋转器件的解决办法

最新推荐文章于 2025-03-31 14:34:49 发布
置顶 最新推荐文章于 2025-03-31 14:34:49 发布
阅读量1.9w 收藏 15
点赞数 3
分类专栏： AD
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_22600163/article/details/82771571
版权

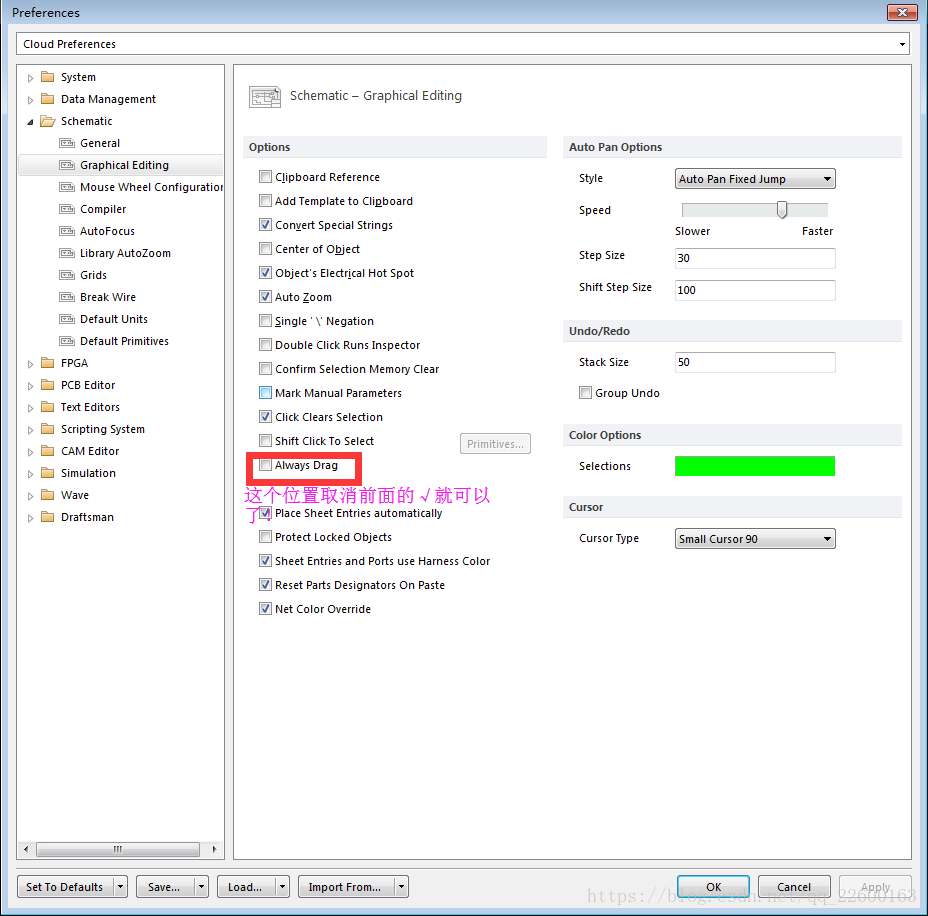

在DXP-->Preference-->Schematic-->Graphical Editing-->Options-->Always Drag  把勾去掉
原因是，平时我们的操作是 “MOVE”，而在新版的AD16种，默认的操作却是 “Drag”，才导致了 不能旋转，以及器件链接的信号线也会跟着走
